JRCW450U641Z

产品分类: DC-DC模块
厂牌: OMNION POWER
产品描述:
供应商型号: SG-JRCW450U641Z
供应商: 国内现货
标准整包数: 1

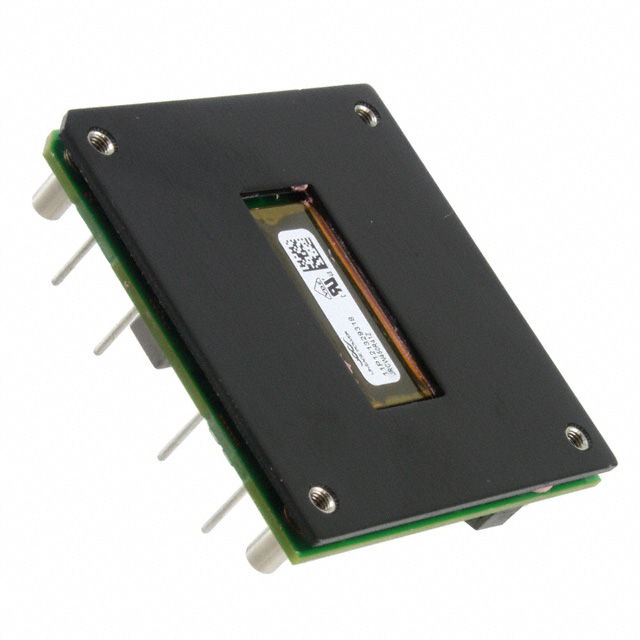

OMNION POWER DC-DC模块 JRCW450U641Z

JRCW450U641Z概述

    JRCW450U Orca系列DC-DC转换器技术手册解析

    产品简介


    JRCW450U属于Orca系列,是一款高效能的隔离式直流-直流(DC-DC)电源模块,提供最高450瓦的输出功率。这种转换器采用半砖尺寸的标准工业封装(57.7mm x 60.7mm x 12.8mm),适用于高压及高功率需求的应用场景。具备完全隔离输入输出的特性,能够灵活配置极性和接地连接。主要应用于RF功率放大器、无线网络及开关网络等领域。

    技术参数


    - 输入电压范围: 36-75 Vdc(连续)
    - 瞬态输入电压: -0.3 到 100 Vdc(小于100ms的操作瞬态)
    - 输出电压调节范围: 28.8Vdc至57.6Vdc
    - 输出功率: 450W
    - 最大输入电流: 14.0Adc
    - 工作温度范围: -40°C至100°C
    - 转换效率: >94% (典型值)
    - 隔离电压: 输入到壳体1500Vdc,输出到壳体500Vdc
    - EMI特性: 操作频率为180kHz
    - 纹波及噪声: 输出纹波和噪声在5Hz到20MHz带宽下为300mVpp(峰值到峰值)

    产品特点和优势


    - 高功率密度: 达到166 W/in³
    - 远程感应能力: 减少电压分布损失
    - 低纹波及噪声: 适用于需要低噪音环境的应用
    - 多种过载保护机制: 包括恒流过流限制、短路故障锁定及温度保护等
    - 符合标准: 满足多项国际安全认证(如UL 62368-1、ISO 9001)

    应用案例和使用建议


    JRCW450U广泛应用于无线通信基站、数据中心电源管理、工业自动化控制系统等场合。对于需要高效率、稳定输出的应用场景尤为适用。在实际部署时,建议确保输入端具备合适容量的滤波电容,以提高系统稳定性;同时,考虑到散热问题,可加装散热片以提升可靠性。

    兼容性和支持


    该产品遵循行业标准半砖引脚布局,与现有系统集成简便。制造商提供了详尽的技术支持文档和测试指导,有助于用户根据具体应用场景进行定制化设计。同时,该产品支持RoHS和REACH合规性要求。

    常见问题与解决方案


    1. 问题: 如何处理输入电压异常?
    - 解决方案: 确认使用适当额定的保险丝以避免因输入电压波动导致的损坏。

    2. 问题: 系统在高负载下出现不稳定?
    - 解决方案: 检查并增加外部输出电容的容量,确保其ESR值在合适的范围内。

    3. 问题: 遇到过温保护自动重启功能触发?
    - 解决方案: 调整工作环境或增强散热措施,必要时降低负载。

    总结和推荐


    JRCW450U Orca系列DC-DC转换器凭借其卓越的性能指标、灵活的应用范围以及全面的安全保障,在诸多高要求应用场景中表现出色。对于需要稳定、高效直流电源供应的设计工程师而言,它无疑是一个理想的选择。我们强烈推荐在相关项目中考虑使用这款产品。

JRCW450U641Z参数

参数
输出方式 -
输出总功率 -
特性 -
开关频率 -
输入电压最小值 -
散热方式 -
输出电压组数 -
输出电压 -
类型 -
转换效率 -
输入电压最大值 -
输出电流最大值 -
最大容性负载 -
包装方式 散装

JRCW450U641Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

JRCW450U641Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC模块 OMNION POWER JRCW450U641Z JRCW450U641Z数据手册

JRCW450U641Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1008.32
20+ ¥ 882.28
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1008.32
