AS5601-ASOM

产品分类: 位置传感器
厂牌: AMS
产品描述: ams OSRAM, 霍尔效应传感器 , 表面贴装, 最高工作温度+125 °C
供应商型号: 1024168
供应商: 海外现货
标准整包数: 2

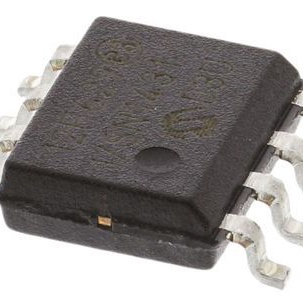

AMS 位置传感器 AS5601-ASOM

AS5601-ASOM概述


    产品简介


    产品类型:
    AS5601是一款基于霍尔效应的接触式无磁铁旋转位置传感器,具有增量正交(A/B)输出和12位数字输出。
    主要功能:
    1. 角度测量: 实现非接触式的角度测量,不受灰尘和污渍的影响。
    2. 接触式按钮功能: 提供一个不接触的按钮功能,允许用户通过移动磁铁来实现按钮操作。
    3. 智能低功耗模式: 能自动降低功耗。
    4. 简易编程: 具有简单的用户可编程零点和设备配置。
    5. 脉冲可配置: 可以根据需要配置增量信号A/B输出的脉冲数。

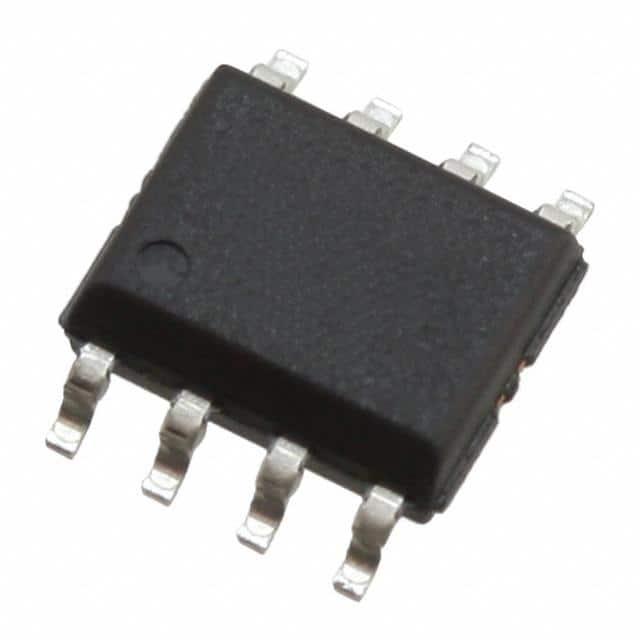

    6. 小外形尺寸: 采用SOIC-8封装,适合空间有限的应用。
    7. 宽温度范围: 能在-40°C至125°C的环境中稳定工作。
    应用领域:
    - 编码器替换
    - 非接触式旋钮开关带按键功能
    - 其他角度位置测量解决方案

    技术参数


    - 供电电压:
    - 5.0V模式:4.5V 至 5.5V
    - 3.3V模式:3.0V 至 3.6V
    - 电流消耗:
    - 在普通模式下:6.5mA
    - 低功耗模式1(LPM1):3.4mA
    - 低功耗模式2(LPM2):1.8mA
    - 低功耗模式3(LPM3):1.5mA
    - 写入数据过程中的峰值电流:40mA
    - 通信接口:
    - 支持行业标准I²C接口,最大时钟频率为1MHz。
    - 环境参数:
    - 存储温度范围:-55°C 至 125°C
    - 工作温度范围:-40°C 至 125°C
    - 其他:
    - 磁场强度范围:30mT 至 90mT
    - 最大旋转速度:≥360°时可达456转/分钟
    - 系统最大线性度误差:±1°

    产品特点和优势


    - 可靠性高: 高度可靠的霍尔效应技术保证了其在严苛环境下的稳定运行。
    - 简单编程: 用户可以轻松编程零点位置和设备配置。
    - 灵活配置: A/B输出脉冲数可以根据需要配置,从8到2048个位置不等。
    - 低功耗: 自动进入低功耗模式以节省电力。
    - 环境耐受性强: 宽广的工作温度范围(-40°C至125°C)使其适用于各种恶劣环境。
    - 小巧体积: 采用SOIC-8封装,适合空间受限的应用场合。

    应用案例和使用建议


    应用场景:
    - 非接触式旋钮开关: AS5601可以用于需要精确角度测量的应用,例如消费电子设备中的旋钮控制。
    - 自动化设备: 在自动化设备中,如机器人手臂的角度控制。
    使用建议:
    - 温度管理: 由于其宽广的工作温度范围,可以适应多种环境条件。但在极端环境下仍需考虑散热设计。
    - 编程与配置: 使用I²C接口进行简单编程,可以调整零点位置和分辨率。
    - 电源管理: 为了节省能源,可以在不使用时将其切换到低功耗模式。

    兼容性和支持


    - 兼容性: AS5601支持标准I²C通信协议,可以轻松与大多数微控制器和计算机系统集成。
    - 制造商支持: 公司提供详细的文档和技术支持,帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 设备无法正常工作怎么办?
    - A: 检查供电电压是否符合要求,确保磁体正确放置并产生足够的磁场强度。检查接线是否正确,并确保所有接地连接良好。
    - Q: 读取的数据不稳定怎么办?
    - A: 检查I²C总线是否受到电磁干扰,尝试增加滤波电容来减少噪声。确保软件驱动程序正确配置。
    - Q: 如何切换低功耗模式?
    - A: 通过I²C接口将特定寄存器值写入设备即可激活低功耗模式。具体步骤请参考产品手册中的说明。

    总结和推荐


    AS5601以其高度可靠性和广泛应用能力,在许多需要精确角度测量的应用中表现出色。它的简单编程和低功耗特性使其成为众多项目的理想选择。尽管价格可能较高,但其卓越的性能和广泛的功能使得它成为市场上非常有竞争力的产品。强烈推荐在对精度和稳定性有严格要求的应用中使用AS5601。

AS5601-ASOM参数

参数
旋转角 -
技术 Hall Effect
线性范围 -
线性度 -
用于测量 角度
最大工作供电电压 5.5V,3.6V
致动器类型 External Magnet,Not Included
输出类型 Digital
电阻容差 -
输出 I²C,正交
最小工作供电电压 3.3V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AS5601-ASOM厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

AS5601-ASOM数据手册

厂牌 PDF简要描述 下载
AMS 位置传感器 AMS AS5601-ASOM AS5601-ASOM数据手册

AS5601-ASOM封装设计

查看详情并下载
Symbol
Footprint
3D Model
