1036353

产品分类: 位置传感器
厂牌: SICK
产品描述: 增量编码器, 1024pprppr, 6000rpm, HTL/推挽式输出信号, 空心(盲孔)轴
供应商型号: 2667616
供应商: 海外现货
标准整包数: 1

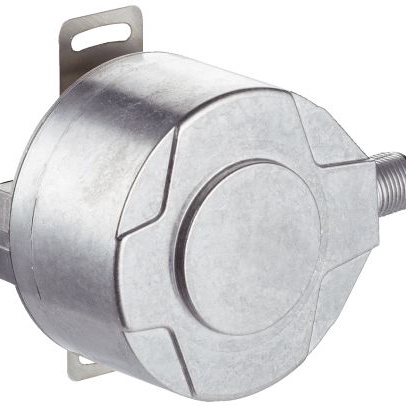

SICK 位置传感器 1036353

1036353概述

    DFS60E-BEEC01024 电子元器件产品技术手册

    1. 产品简介


    DFS60E-BEEC01024 是一款增量式编码器,属于 SICK 公司生产的一系列高精度传感器。它主要用于工业自动化领域的精密测量和控制,能够提供稳定的脉冲信号以进行位置、速度和方向的监测。主要应用于自动化生产线、机器人技术、包装机械、纺织机械等领域。

    2. 技术参数


    - 脉冲数:每转1,024脉冲
    - 测量步长:90°,每转电脉冲数
    - 测量步长偏差:±0.15°
    - 误差极限:±0.3°
    - 接口通信:增量型
    - 通信接口细节:HTL / 推拉式
    - 信号通道数:6通道
    - 初始化时间:40 ms
    - 输出频率:≤300 kHz
    - 负载电流:≤30 mA
    - 功耗:≤0.5 W(无负载)
    - 连接类型:公接头,M12,8针,径向
    - 供电电压:10 ... 32 V
    - 参考信号:1个,90°,电,逻辑门控与A和B
    - 反极性保护:支持
    - 输出短路保护:支持
    - 自加热温度:每1,000 rpm增加3.3 K
    - MTTFd:300年(根据EN ISO 13849-1)

    3. 产品特点和优势


    - 高精度:脉冲数为1,024,测量步长偏差仅±0.15°,确保了高精度的测量。
    - 多功能信号通道:具有6个信号通道,可满足多种应用场景的需求。
    - 可靠的安全性能:具备反极性保护和输出短路保护,提高设备的稳定性和安全性。
    - 广泛的适用范围:工作温度范围广,可以在-40°C至+100°C的范围内稳定工作。
    - 紧凑设计:盲孔轴设计和轻量级材料使设备更加紧凑,适合安装在狭小的空间内。

    4. 应用案例和使用建议


    - 应用案例:DFS60E-BEEC01024常用于工业自动化生产线上的位置检测和速度监控。例如,在包装机械中,它可以准确测量产品的移动速度和位置,确保生产效率和产品质量。
    - 使用建议:在安装过程中,应特别注意避免极端温度和湿度条件,以防止电子元件受潮损坏。此外,应定期检查电缆连接和电源供应,确保信号传输的稳定性。

    5. 兼容性和支持


    - 兼容性:该产品采用M12接口标准,易于与其他主流电子元件兼容。具体配件请参见制造商提供的配件目录。
    - 支持和维护:SICK 公司提供全面的技术支持和服务,包括安装指导、故障排查和定期维护服务,以确保设备长期稳定运行。

    6. 常见问题与解决方案


    - 问题:设备在使用过程中突然停止工作。
    - 解决方案:首先检查电源电压是否符合要求,然后检查信号线是否松动或破损。若问题依旧存在,请联系技术支持。

    - 问题:输出频率异常。
    - 解决方案:调整电源电压,确保在10到32 V之间。如果问题仍存在,请检查内部接线是否正确连接。

    7. 总结和推荐


    DFS60E-BEEC01024是一款高性能的增量式编码器,以其高精度、多功能信号通道和可靠的安全性能在工业自动化领域表现出色。其广泛的应用范围和可靠的兼容性使其成为众多自动化系统的理想选择。总体来说,我强烈推荐此款产品用于各种自动化应用场景。

1036353参数

参数
旋转角 -
技术 增量
线性范围 -
最小工作供电电压 -
电阻容差 -
用于测量 -
最大工作供电电压 -
致动器类型 -
输出 -
线性度 -
输出类型 HTL/Push-Pull
长*宽*高 60mm(宽度)*72mm(高度)
安装方式 法兰安装
包装方式 散装

1036353厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1036353数据手册

厂牌 PDF简要描述 下载
SICK 位置传感器 SICK 1036353 1036353数据手册

1036353封装设计

查看详情并下载
Symbol
Footprint
3D Model
