05.2400.1122.0360

产品分类: 位置传感器
厂牌: KUBLER
产品描述:
供应商型号: 4360378
供应商: 欧时
标准整包数: 1

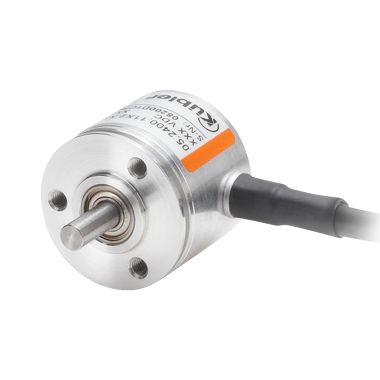

KUBLER 位置传感器 05.2400.1122.0360

05.2400.1122.0360概述

    Kuebler 2400/2420 系列微型增量编码器技术手册

    1. 产品简介


    Kuebler 的2400/2420系列微型增量编码器采用光学传感器技术,特别适合空间受限的应用环境。这些编码器能够提供高达1024脉冲/转的分辨率,适用于各种小型设备及特定工业标准(如铁路标准EN 50121)的应用场景。

    2. 技术参数


    - 工作温度范围: -20°C...+85°C
    - 冲击和振动阻力:
    - 冲击: EN 60068-2-27 1000 m/s²,6 ms
    - 振动: EN 60068-2-6 100 m/s²,55...2000 Hz
    - 最大速度: 12000 rpm
    - 电源电压: 推挽式输出,无反向信号:5...24V DC 或 8...30V DC
    - 输出电路: 推挽式(7272兼容)
    - 脉冲频率: 最大160kHz
    - 电气特性:
    - 空载功率消耗: 最大50mA
    - 输出负载/通道: 最大±50mA
    - 高电平: +V - 2.5V 或 +V - 3.0V
    - 低电平: 最大0.5V
    - 信号上升/下降沿时间: 最大1μs
    - 短路保护: 支持
    - 认证: UL 224618, CE, RoHS

    3. 产品特点和优势


    - 坚固的设计: 具备不锈钢轴和黄铜盲孔轴。
    - 高可靠性: 轴承结构坚固,具有很高的抗压强度和弯曲力。
    - 灵活适用: 适用于小尺寸设备,符合铁路标准EN 50121的要求。
    - 短路保护: 输出端具有短路保护功能,防止过电流损坏。
    - 电磁兼容性: 符合铁路标准,对高电磁噪声环境有更好的适应性。

    4. 应用案例和使用建议


    - 应用场景: 适用于电机反馈系统、自动化设备、航空航天设备等,特别是在空间受限的应用中表现尤为出色。
    - 使用建议: 在安装过程中确保正确连接所有电线,并注意电缆长度选择,以避免信号干扰。此外,建议定期检查设备状态,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 与各种工业控制器和驱动器高度兼容,可直接用于现有系统。
    - 支持: 厂商提供详细的用户手册和技术支持,可根据需求定制特殊长度的电缆或其他配件。

    6. 常见问题与解决方案


    - 问题1: 设备启动后无法正常工作。
    - 解决方案: 检查电源连接和脉冲输出线是否正确连接,并确认电源电压是否符合要求。
    - 问题2: 编码器信号不稳定。
    - 解决方案: 检查设备接地是否良好,并确保电缆长度不超过推荐值(最多30米)。
    - 问题3: 设备受到外部电磁干扰。
    - 解决方案: 使用屏蔽电缆并确保正确的接地处理,以减少外界干扰的影响。

    7. 总结和推荐


    综上所述,Kuebler 2400/2420系列微型增量编码器具备高可靠性、广泛的适用性和优秀的电磁兼容性,特别适合需要在紧凑空间内实现精准控制的应用场合。无论是作为独立设备还是集成到更大系统中,这些编码器都能展现出卓越的性能和稳定性。因此,强烈推荐该系列产品给需要高精度增量编码器的工程师和技术人员。

05.2400.1122.0360厂商介绍

Kubler公司是一家在工业自动化和控制领域享有盛誉的企业,专注于提供高质量的传感器、编码器、控制器等产品。公司主营产品分类包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等场合。

2. 编码器:提供增量式和绝对式编码器,用于精确测量和控制机械设备的位置、速度等参数。

3. 控制器:包括PLC、运动控制器等,用于实现复杂的自动化控制和数据处理。

Kubler的优势在于:

1. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的稳定性和可靠性。

2. 技术创新:持续投入研发,不断推出具有竞争力的新产品,满足市场和客户的需求。

3. 定制服务:根据客户的具体需求,提供个性化的解决方案和技术支持。

4. 完善的售后服务:提供及时有效的技术支持和售后服务,确保客户使用无忧。

05.2400.1122.0360数据手册

厂牌 PDF简要描述 下载
KUBLER 位置传感器 KUBLER 05.2400.1122.0360 05.2400.1122.0360数据手册

05.2400.1122.0360封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1606.634
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1606.63
直接购买
加入购物车
