05.2400.1122.1024

产品分类: 位置传感器
厂牌: KUBLER
产品描述:
供应商型号: 4314599
供应商: 海外现货
标准整包数: 1
KUBLER 位置传感器 05.2400.1122.1024

05.2400.1122.1024概述

    # 电子元器件产品技术手册

    产品简介

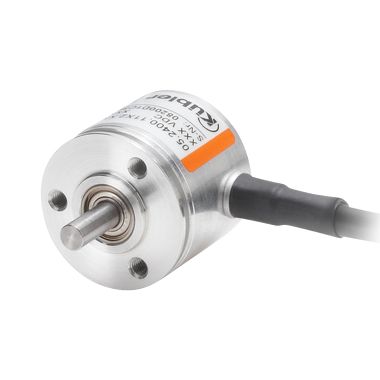

    Kübler公司生产的增量型微型光电编码器(型号2400/2420)以其卓越的光学传感器技术和紧凑的设计,成为工业自动化、铁路运输和其他高要求领域的理想选择。这些编码器提供高达1024脉冲每转的分辨率,直径仅24毫米,非常适合空间受限的应用场景。其可靠性、耐用性和抗电磁干扰性能使其特别适合在恶劣环境中运行。
    主要功能
    - 增量输出:最高可达1024脉冲每转。
    - 光学传感器:确保高精度测量。
    - 紧凑设计:直径仅为24毫米,适用于小型设备。
    应用领域
    - 工业自动化
    - 铁路系统
    - 医疗设备
    - 机器人技术

    技术参数


    以下是编码器的关键技术参数:
    | 参数 | 规格 |

    | 最大速度 | 12,000 RPM |
    | 质量惯性矩 | 约0.1×10^-6 kg·m² |
    | 启动扭矩 | <0.01 Nm(20°C时) |
    | 径向负载能力 | 10 N |
    | 轴向负载能力 | 20 N |
    | 工作温度范围 | -20°C至+85°C |
    | 输出电路 | 推挽式(无反相信号)或推挽式(带反相信号),电压范围5-24V或8-30V |
    | 脉冲频率 | 最大160 kHz |

    产品特点和优势


    - 可靠性强:坚固的轴承结构设计,电缆出口有多重夹紧装置,提供了极高的抗拉强度。
    - 多功能性:特别适合用于小型设备,符合铁路标准EN 50121认证要求。
    - 短路保护:输出电路具备短路防护功能。
    - 兼容性:支持多种不同的轴径和法兰尺寸,适应不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 铁路运输:由于符合EN 50121标准,这种编码器非常适合轨道交通应用,能够在高电磁干扰环境下稳定工作。
    2. 工业自动化:在工厂自动化生产线中,这种编码器可用于精确的位置控制和速度监测。
    使用建议
    - 在安装过程中注意保护电线免受损坏,并确保所有未使用的引脚已适当隔离。
    - 对于特殊长度需求,可以定制电缆长度,最长可达15米。
    - 定期检查编码器的工作状态,特别是在高温或振动环境下。

    兼容性和支持


    该产品具有良好的兼容性,能够与其他标准的电子元器件和设备无缝集成。Kübler公司提供全面的技术支持和服务保障,包括但不限于产品安装指导、故障排除和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 编码器无法正常启动 | 检查电源连接是否正确,确认电压设置符合要求。 |
    | 输出信号不稳定 | 确认接地良好,避免外部电磁干扰影响。 |
    | 温度过高导致性能下降 | 使用散热片或降低工作负荷以改善散热条件。 |

    总结和推荐


    综上所述,Kübler公司的增量型微型光电编码器(型号2400/2420)是一款高性能、高可靠性的电子元器件。其卓越的抗干扰能力和广泛的适用性使其成为众多行业的首选。无论是从产品性能还是客户服务角度来看,这款编码器都表现出色。因此,我们强烈推荐此款产品给需要高精度测量和可靠运行的用户。
    如需了解更多详细信息或购买产品,请访问官方网站:[www.kuebler.com](http://www.kuebler.com)。

05.2400.1122.1024厂商介绍

Kubler公司是一家在工业自动化和控制领域享有盛誉的企业,专注于提供高质量的传感器、编码器、控制器等产品。公司主营产品分类包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等场合。

2. 编码器:提供增量式和绝对式编码器,用于精确测量和控制机械设备的位置、速度等参数。

3. 控制器:包括PLC、运动控制器等,用于实现复杂的自动化控制和数据处理。

Kubler的优势在于:

1. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的稳定性和可靠性。

2. 技术创新:持续投入研发,不断推出具有竞争力的新产品,满足市场和客户的需求。

3. 定制服务:根据客户的具体需求,提供个性化的解决方案和技术支持。

4. 完善的售后服务:提供及时有效的技术支持和售后服务,确保客户使用无忧。

05.2400.1122.1024数据手册

厂牌 PDF简要描述 下载
KUBLER 位置传感器 KUBLER 05.2400.1122.1024 05.2400.1122.1024数据手册
