05.2400.1122.0500

产品分类: 位置传感器
厂牌: KUBLER
产品描述:
供应商型号: 4314628
供应商: 海外现货
标准整包数: 1

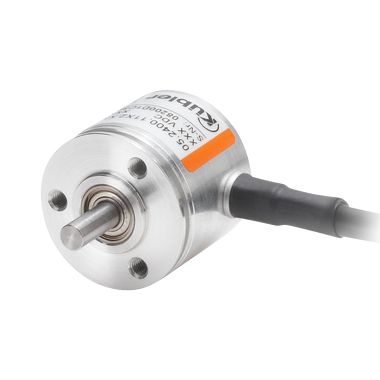

KUBLER 位置传感器 05.2400.1122.0500

05.2400.1122.0500概述

    Kuebler Miniature Optical Incremental Encoders 2400/2420 技术手册

    产品简介


    Kuebler 的 2400/2420 系列微型光学增量编码器是一种紧凑且可靠的旋转角度测量装置。它们适用于小尺寸设备,可以承受高转速(最高可达每分钟 12000 转),并具有卓越的温度范围(-20°C 到 +85°C)。此外,这些编码器还通过了铁路标准 EN 50121 认证,确保在电磁噪声环境下依然稳定可靠。主要功能包括高分辨率(最高可达每转 1024 脉冲)和短路保护输出。

    技术参数


    - 输出电路: 推挽式(无反相信号)/5 ... 24 V DC 或 推挽式(带反相信号)/5 ... 24 V DC 或 推挽式(无反相信号)/8 ... 30 V DC 或 推挽式(带反相信号)/8 ... 30 V DC。
    - 脉冲率: 4, 6, 8, 10, 16, 20, 25, 36, 40, 50, 60, 80, 100, 120, 125, 180, 200, 250, 300, 360, 400, 500, 512, 1000, 1024 脉冲/转。
    - 最大速度: 每分钟 12000 转。
    - 电源电压: 5 ... 24 V DC 或 8 ... 30 V DC。
    - 脉冲频率: 最大 160 kHz。
    - 信号电平: 高电平最小值为 +V - 2.5 V (5...24V DC), +V - 3.0 V (8...30V DC),低电平最大值为 0.5 V。
    - 上升沿时间: 最大 1 μs。
    - 下降沿时间: 最大 1 μs。
    - 短路保护输出: 是。
    - 工作温度范围: -20°C ... +85°C。
    - 防护等级: 外壳侧 IP65,法兰侧 IP50(可根据需求提升至 IP64)。
    - 材料: 轴为不锈钢,盲空心轴为黄铜。
    - 冲击和振动耐受性: 符合 EN 60068-2-27 和 EN 60068-2-6 标准。
    - UL 批准文件: 224618。
    - CE 标准: 符合 EMC 指南 2004/108/EC 和 RoHS 指南 2011/65/EU。
    - 认证: 通过德国认证委员会(DAR)认可的独立测试实验室认证。

    产品特点和优势


    Kuebler 2400/2420 系列编码器具有以下显著优势:
    - 坚固的轴承构造:提供卓越的可靠性。
    - 出色的抗拉力:电缆出口设计可有效防止电缆损伤。
    - 短路保护:确保在异常情况下设备的安全。
    - 紧凑设计:直径仅为 24mm,适用于空间受限的应用场景。
    - 铁路标准兼容:符合 EN 50121,确保在高电磁干扰环境中仍能稳定运行。

    应用案例和使用建议


    这些编码器适用于多种工业应用场景,例如:
    - 机械设备:小型自动化设备。
    - 交通运输:火车、飞机和其他交通工具中的定位系统。
    - 机器人技术:精确控制机械臂的运动。
    使用建议:
    - 在安装过程中,注意轴的对齐,以避免不必要的应力和损坏。
    - 确保连接电缆的正确隔离和固定,以避免信号干扰。
    - 定期检查编码器的连接和电缆状况,确保长期稳定的性能。

    兼容性和支持


    Kuebler 编码器可与多种类型的电缆和连接器配套使用,提供定制长度服务。公司还提供多种安装附件和额外连接技术的支持。如有任何疑问或技术支持需求,用户可以通过访问官网 www.kuebler.com 获取相关信息和支持。

    常见问题与解决方案


    1. 问:如何确定最佳的脉冲率?
    - 答:选择合适的脉冲率取决于具体的应用需求。一般而言,脉冲率越高,精度也越高。根据应用的精度要求选择相应的脉冲率。
    2. 问:如何处理编码器信号丢失的问题?
    - 答:首先检查电源和电缆连接是否正常。如果仍然无法解决问题,尝试更换编码器或联系技术支持。
    3. 问:如何确保编码器在高电磁干扰环境中正常工作?
    - 答:选择符合铁路标准 EN 50121 的编码器,并严格按照制造商的安装指南进行安装,可以有效减少电磁干扰的影响。

    总结和推荐


    总体来看,Kuebler 2400/2420 系列微型光学增量编码器是一款高性能、可靠性强的产品,特别适合应用于需要高精度和良好抗干扰能力的场合。强烈推荐给那些追求高效、可靠度高的设备制造商和技术工程师。

05.2400.1122.0500厂商介绍

Kubler公司是一家在工业自动化和控制领域享有盛誉的企业,专注于提供高质量的传感器、编码器、控制器等产品。公司主营产品分类包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等场合。

2. 编码器:提供增量式和绝对式编码器,用于精确测量和控制机械设备的位置、速度等参数。

3. 控制器:包括PLC、运动控制器等,用于实现复杂的自动化控制和数据处理。

Kubler的优势在于:

1. 高品质:产品经过严格的质量控制,确保在各种恶劣环境下的稳定性和可靠性。

2. 技术创新:持续投入研发,不断推出具有竞争力的新产品,满足市场和客户的需求。

3. 定制服务:根据客户的具体需求,提供个性化的解决方案和技术支持。

4. 完善的售后服务:提供及时有效的技术支持和售后服务,确保客户使用无忧。

05.2400.1122.0500数据手册

厂牌 PDF简要描述 下载
KUBLER 位置传感器 KUBLER 05.2400.1122.0500 05.2400.1122.0500数据手册

05.2400.1122.0500封装设计

查看详情并下载
Symbol
Footprint
3D Model
