0541068

产品分类: 位置传感器
厂牌: HENGSTLER
产品描述: Hengstler 编码器, 2048ppr, 10000rpm, 格雷编码 (Gray),SSI输出信号, 空心轴
供应商型号: 6666883
供应商: 欧时
标准整包数: 1

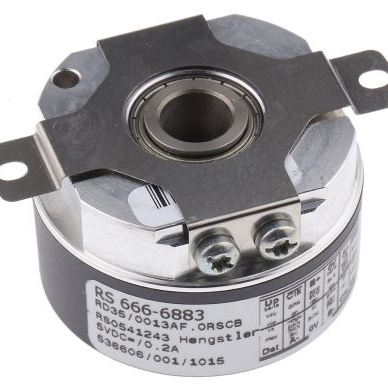

HENGSTLER 位置传感器 0541068

0541068概述


    产品简介




    Hengstler GmbH推出的AD35系列绝对式空心轴编码器是全球最短的空心轴编码器之一。该编码器适用于小框架尺寸的BLDC伺服电机,并在医疗、测量仪器、军事和机器人等领域有着广泛应用。AD35采用完全数字控制回路设计,结合新型的OptoASIC技术,提供高达22位单转分辨率的全数字化位置数据,且可通过BiSS接口以最高10 MHz的可变时钟速率传输数据。该编码器具有集成的诊断系统,能够实时监控内部信号并预警告系统错误或老化效应,确保最大程度的电机运行时间。


    技术参数




    机械特性
    - 轴直径:8 mm(空心轴)
    - 环境防护等级(IP):40
    - 最大速度:连续10,000 rpm,短期12,000 rpm
    - 储存温度范围:-15°C至+85°C
    - 重量:约80克

    电气特性
    - 工作电压:DC 5V±5%/+10% 或 DC 7-30V
    - 输出代码:格雷码
    - 单转分辨率:12至22位
    - 多转分辨率:12位
    - 3dB限制频率:500 kHz
    - 绝对精度:±35"
    - 重复性:±10"


    产品特点和优势




    AD35的主要优势在于其高度集成的诊断系统和完全数字化的数据处理能力。相比传统的模拟信号编码器,AD35通过BiSS接口提供了更高效、更可靠的通信机制。集成的诊断系统可以提前预警系统故障,显著提高了系统的可靠性和使用寿命。此外,其紧凑的设计使其特别适合空间受限的应用场合,如小型BLDC伺服电机。


    应用案例和使用建议




    AD35系列编码器广泛应用于医疗设备、精密测量仪器和工业机器人等领域。例如,在医疗手术机器人中,AD35可以提供精确的位置反馈,从而实现更精准的手术操作。在机器人手臂应用中,AD35的高分辨率和集成诊断功能确保了机器人的稳定性和可靠性。

    为了优化AD35的性能,建议进行适当的安装和布线,确保供电稳定,避免干扰。同时,定期检查和维护编码器,确保其持续高效的运行。


    兼容性和支持




    AD35支持BiSS和SSI两种接口,这使得它能够与大多数现有的驱动系统兼容。Hengstler GmbH提供了全面的技术支持和售后服务,帮助客户解决任何使用过程中遇到的问题。


    常见问题与解决方案




    1. 供电不稳定导致输出异常
    - 解决方案:确保电源稳定,电压在规定的范围内,检查接线是否牢固。

    2. 信号干扰导致输出不准确
    - 解决方案:加强屏蔽,保持电缆与干扰源的距离,使用合适的滤波器减少干扰。

    3. 诊断系统未正常工作
    - 解决方案:检查连接线是否正确,重启设备重新初始化诊断系统。


    总结和推荐




    总体而言,Hengstler AD35系列绝对式空心轴编码器以其高度集成的诊断系统、全数字化数据处理能力和广泛的适用范围,成为高性能工业应用的理想选择。其紧凑的设计和高度可靠性使其在小框架尺寸的BLDC伺服电机中表现出色。我们强烈推荐AD35系列编码器用于需要高精度位置反馈的应用场合。

0541068参数

参数
输出 -
旋转角 -
线性度 -
线性范围 -
技术 绝对
最大工作供电电压 -
用于测量 -
电阻容差 -
致动器类型 -
最小工作供电电压 -
输出类型 格雷编码 (Gray),SSI
长*宽*高 23.65mm(高度)

0541068厂商介绍

HENGSTLER是一家德国公司,专注于工业自动化领域,提供高质量的传感器、编码器、计数器、显示器和控制器等产品。其主营产品分类包括:

1. 传感器:包括电感式、电容式、光电式等多种类型的传感器,用于检测物体的存在、位置、速度等信息。
2. 编码器:提供增量式和绝对式编码器,用于测量旋转或直线运动的位置和速度。
3. 计数器:用于计数和控制生产过程中的零件数量。
4. 显示器:提供各种工业显示器,用于显示生产数据和操作界面。
5. 控制器:包括PLC和HMI等,用于控制和监控工业自动化系统。

HENGSTLER的产品广泛应用于包装、印刷、纺织、食品加工、物流等多个领域。其优势在于:

1. 高精度:产品具有高精度和高稳定性,能够满足高精度测量和控制的需求。
2. 可靠性:产品经过严格的质量控制和测试,具有高可靠性和耐用性。
3. 定制化:提供定制化解决方案,满足客户的特定需求。
4. 技术支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

0541068数据手册

厂牌 PDF简要描述 下载
HENGSTLER 位置传感器 HENGSTLER 0541068 0541068数据手册

0541068封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1029.7494 ¥ 8701.3827
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8701.38
直接购买
加入购物车
