1084850

产品分类: 位置传感器
厂牌: SICK
产品描述: Sick 增量编码器, 8192pprppr, 9000rpm, HTL/推挽式输出信号, 连续轴
供应商型号: 2667556
供应商: 欧时
标准整包数: 1

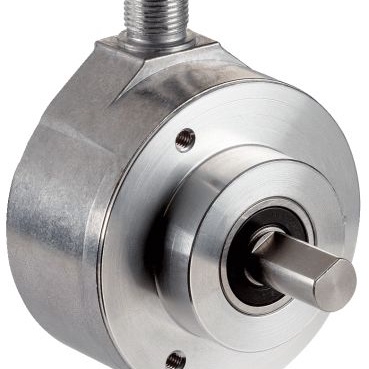

SICK 位置传感器 1084850

1084850概述


    产品简介


    DFS60B-S4EC08192 是由 SICK 生产的一款增量编码器,适用于工业自动化领域的各种应用。增量编码器主要用于测量旋转运动,通过检测角度变化来提供精确的位置反馈。这种类型的编码器广泛应用于工业机器人、自动化生产线、机床、传送带系统以及其他需要高精度位置和速度控制的应用中。

    技术参数


    | 类别 | 参数 |

    | 脉冲数(每转) | 8,192 |
    | 测量步长(电/脉冲) | 90° |
    | 测量步长偏差(线数) | ± 0.008° |
    | 错误极限 | ± 0.05° |
    | 输出频率 | ≤ 600 kHz |
    | 加载电流 | ≤ 30 mA |
    | 功耗 | ≤ 0.5 W(无负载) |
    | 接口连接类型 | 8针M12径向公接头 |
    | 供电电压 | 10 ... 32 V |
    | 参考信号数量 | 1 |
    | 参考信号位置 | 90°(电),逻辑门控于A和B信号 |
    | 反极性保护 | 是 |
    | 输出短路保护 | 是 |

    产品特点和优势


    DFS60B-S4EC08192 具有多项独特的特点和优势,使其在市场上具有很强的竞争力。例如:
    - 高精度:测量步长偏差仅为 ± 0.008°,确保了高精度的位置反馈。
    - 宽工作温度范围:工作温度范围为 -40°C 至 +100°C,适应多种严苛环境。
    - 短路保护:内置反极性保护和输出短路保护,提高了系统的可靠性和耐用性。
    - 高抗冲击和振动能力:能够承受高达 70g 的冲击和高达 30g 的振动,适合恶劣环境下的应用。

    应用案例和使用建议


    DFS60B-S4EC08192 广泛应用于工业自动化、机械制造、物流分拣等领域。例如,在数控机床中,它可用于监测主轴的旋转位置;在自动装配线上,它可以帮助控制机械臂的移动。
    使用建议:
    - 在设计系统时,考虑自加热效应,每增加1,000 rpm会导致温度上升3.3 K,以保证适当的温度管理。
    - 确保在安装过程中遵循正确的方法,特别是对于机械连接件的正确扭矩设置,以避免损坏编码器。

    兼容性和支持


    DFS60B-S4EC08192 配备了多种接口,可以方便地与其他电子元器件和设备进行集成。此外,SICK还提供了丰富的配件,如不同的连接器、电缆和安装适配器,这些都增强了产品的通用性和可维护性。
    支持和服务:
    - SICK 提供全面的服务支持,包括现场安装、调试、定期维护和远程诊断服务,以确保客户的系统始终保持最佳状态。
    - MTTFd(平均危险故障时间)达到300年,符合EN ISO 13849-1标准。

    常见问题与解决方案


    根据手册中的信息,以下是用户可能遇到的一些常见问题及解决方案:
    - 问题:编码器出现异常抖动。
    解决方案:检查系统是否有振动或干扰源,确保固定牢固且没有电磁干扰。
    - 问题:输出信号不稳定。
    解决方案:检查接线是否正确连接,重新确认供电电压是否符合要求,并检查连接器和电缆的质量。

    总结和推荐


    综上所述,DFS60B-S4EC08192 是一款高性能、高可靠性的增量编码器,具备广泛的适用性和优越的性能。其高精度、坚固耐用的设计和全面的技术支持使其成为众多工业自动化项目的理想选择。我们强烈推荐在各种需要高精度位置反馈的应用中使用这款编码器。
    如果您有任何疑问或需要进一步的技术支持,请联系 SICK 客户服务中心。

1084850参数

参数
最大工作供电电压 -
用于测量 -
致动器类型 -
线性范围 -
最小工作供电电压 -
线性度 -
技术 增量
旋转角 -
输出 -
输出类型 HTL/Push-Pull
电阻容差 -
长*宽*高 60mm(宽度)*60mm(高度)
安装方式 法兰安装
应用等级 工业级
包装方式 散装

1084850厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

1084850数据手册

厂牌 PDF简要描述 下载
SICK 位置传感器 SICK 1084850 1084850数据手册

1084850封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 424.7329 ¥ 3588.9931
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3588.99
直接购买
加入购物车
