9605R1.7KL2.0

产品分类: 位置传感器
产品描述: Resistive 电阻 ±2% 0~12.70mm 线性位置 Shaft 底座安装,焊接安装 47.5mm(宽度)*9mm(高度)
供应商型号: 10B-4069509-4
供应商: 国内现货
标准整包数: 1

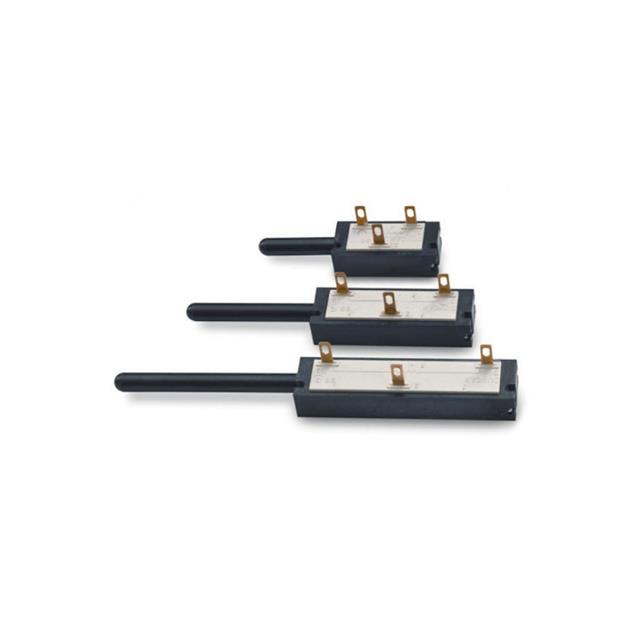

SENSATA TECHNOLOGIES 位置传感器 9605R1.7KL2.0

9605R1.7KL2.0概述

    高精度线性位置传感器:9600系列

    产品简介


    9600系列弹簧复位线性位置传感器是为要求高精度反馈的应用而设计的,尤其适用于空间有限的场合。这款传感器由BEI Sensors生产,适合各种严苛的工作环境,包括工业、车辆、家用电器、机床和机器人等领域。它的高温度稳定性使得该产品在各种工业环境中表现卓越。此外,传感器采用了可焊接终端触点,可以方便地与PDQ风格的接线端子连接,同时配备耐用的弹簧负载柱塞,便于安装和操作。

    技术参数


    - 型号:9605、9610、9615
    - 产品编号:
    - 9605R1.7KL2.0
    - 9610R3.4KL2.0
    - 9615R5.1KL2.0
    - 总电行程(A):0.50英寸(12.7mm)、1.00英寸(25.4mm)、1.50英寸(38.1mm)
    - 总直流电阻± 25%:1.7KΩ、3.4KΩ、5.1KΩ
    - 行进线性度:± 2%
    - 最佳实际线性度(选项):± 1.0%、± 0.5%、± 0.35%
    - 70°C下的功率等级:0.25W、0.50W、0.75W
    - 机械行程(B):± 0.015英寸(± 0.4mm)
    - 机箱长度(C):± 0.015英寸(± 0.4mm)
    - 端子间距(D):0.30英寸(7.6mm)
    - 完全伸出长度(F):0.810英寸(20.6mm)、1.310英寸(33.3mm)、1.810英寸(46.0mm)
    - 机械寿命:1,000,000全周期;5,000,000微动周期
    - 停止强度:360盎司(100牛顿)
    - 启动力:14.4盎司(4.0牛顿),最大值
    - 湿度:95% @ 38°C
    - 振动规格:15g的加速度,50至1,000Hz,每轴2小时
    - 冲击规格:最高50g
    - 温度范围:-40°C至+135°C

    产品特点和优势


    9600系列传感器具备多个显著的特点和优势,使其在市场上具有强大的竞争力。其高精度反馈和稳定性使得它成为工业控制系统的理想选择。此外,该产品的耐高温特性以及高抗振和抗冲击能力确保其在恶劣环境下仍能可靠运行。安装简便,兼容多种接线方式,有助于提高整体系统的效率和可靠性。这些特点使得9600系列在各种应用中表现优异,特别适用于需要高可靠性的关键位置。

    应用案例和使用建议


    应用案例:
    - 工业制造流水线上的定位和反馈控制
    - 车辆的悬架系统中用于测量和控制减震器的压缩量
    - 家用电器如洗衣机和干衣机中,用于监测滚筒的位置和运动
    - 在机器人应用中,用于精确定位机械臂
    使用建议:
    - 安装与调试:严格按照手册中的指示进行安装和调整,确保传感器与所需连接部件正确匹配。
    - 环境适应性:在极端环境条件下使用时,需特别注意保持传感器周围的环境稳定。
    - 故障排除:如遇异常情况,首先检查电源、信号线路及接地状况;若问题持续,可参考手册中的故障排查部分寻求解决方案。

    兼容性和支持


    9600系列传感器支持多种类型的电气连接,能够轻松集成到现有的电气系统中。BEI Sensors提供详尽的技术文档和支持服务,以帮助用户更好地了解和使用该产品。用户可以联系技术支持团队获取更多的使用指导和问题解答。

    常见问题与解决方案


    1. 传感器读数不稳定:检查供电电压是否符合规定,确认是否有外部干扰源;
    2. 设备无法正常启动:检查连接线路是否完好,确认电源供应是否稳定;
    3. 传感器响应迟缓:调节系统设置,尝试降低采样频率或增大阻尼系数。

    总结和推荐


    综上所述,BEI Sensors的9600系列弹簧复位线性位置传感器是一款集高精度、高可靠性和易用性于一身的产品。凭借其优异的技术参数和广泛的应用领域,这款传感器非常适合应用于对精度要求高的场合。强烈推荐给需要此类产品的用户,这将大大提升系统的稳定性和整体性能。

9605R1.7KL2.0参数

参数
输出类型 -
最大工作供电电压 -
技术 Resistive
电阻容差 -
输出 电阻
线性度 ±2%
致动器类型 Shaft
最小工作供电电压 -
线性范围 0~12.70mm
用于测量 线性位置
旋转角 -
长*宽*高 47.5mm(宽度)*9mm(高度)
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

9605R1.7KL2.0厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

9605R1.7KL2.0数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 位置传感器 SENSATA TECHNOLOGIES 9605R1.7KL2.0 9605R1.7KL2.0数据手册

9605R1.7KL2.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 404.261
3+ ¥ 388.0906
10+ ¥ 378.7471
库存: 2
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 404.26
