01005-429

产品分类: 位置传感器
产品描述:
供应商型号: 01005-429
供应商: Master
标准整包数: 1
SENSATA TECHNOLOGIES 位置传感器 01005-429

01005-429概述

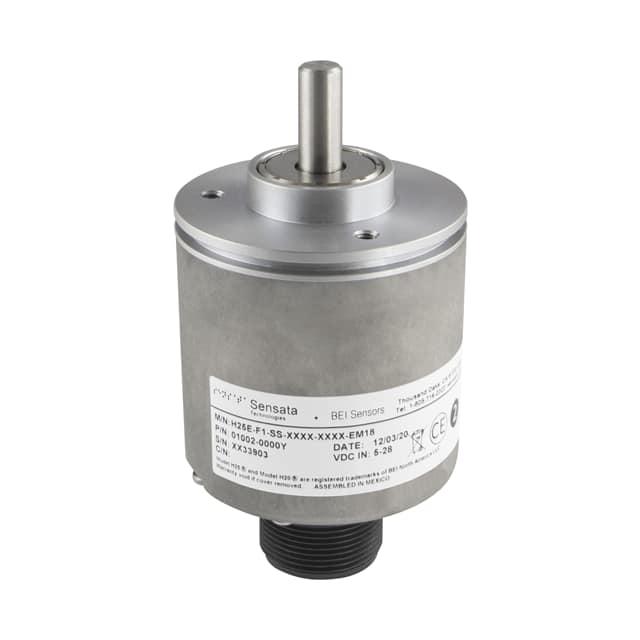

    H25 Incremental Optical Encoder

    1. 产品简介


    H25 Incremental Optical Encoder 是 BEI Sensors 的旗舰产品,专为工业市场设计。它具备高精度和高可靠性,适用于多种工业应用。H25 编码器的主要功能是将机械运动转换成电子信号,广泛应用于机器控制、过程控制、木材加工、石油钻探、工业称重、农业机械、纺织设备、造纸过程控制、机器人技术和食品加工等领域。

    2. 技术参数


    机械规格
    - 轴直径: 3/8 英寸(可选 1/2 英寸特殊功能)
    - 平键: 3/8 英寸轴:0.80 长 x 0.03 深;1/2 英寸轴:0.80 长 x 0.04 深
    - 轴负载: 3/8 英寸轴:轴向 40 磅,径向 35 磅;1/2 英寸轴:轴向 90 磅,径向 80 磅
    - 轴跳动: 不论轴直径,中间点跳动不超过 0.0005 T.I.R.
    - 启动扭矩: 无轴封:25°C 时 1.0 in-oz(最大);带轴封:2.5 in-oz(最大);1/2 英寸轴带轴封:3.5 in-oz(最大)
    - 轴承: ABEC 7 标准,1/2 英寸轴为 ABEC 5
    - 轴材料: 416 不锈钢
    - 轴承座: 压铸铝,带有防护涂层;不锈钢(特殊功能)
    - 盖子: 压铸铝;不锈钢(特殊功能)
    - 轴承寿命: 额定负载下 2 × 10^8 转(1300 小时,2500 转/分钟);额定负载 10% 下 1 × 10^10 转(67000 小时,2500 转/分钟)
    - 最大转速: 12,000 转/分钟(标准),8,000 转/分钟(1/2 英寸轴),30,000 转/分钟(3/8 英寸轴,需咨询工厂)
    - 转动惯量: 3/8 英寸轴:4.1 × 10^-4 oz-in-sec^2;1/2 英寸轴:5.2 × 10^-4 oz-in-sec^2
    - 重量: 13 盎司(典型值),1/2 英寸轴:14.5 盎司(典型值)
    电气规格
    - 代码: 增量式
    - 输出格式: 两通道正交,半周期索引与负 B 通道门控
    - 每圈脉冲数: 1 至 72,000(参见表 2)
    - 供电电压: 5 至 28 VDC 可用
    - 电流需求: 100 mA 典型值(输出负载),250 mA(最大值)
    - 电压/输出:
    - 15V/V: 线驱动,5–15 VDC 输入,Vout = Vin
    - 28V/V: 线驱动,5–28 VDC 输入,Vout = Vin
    - 28V/5: 线驱动,5–28 VDC 输入,Vout = 5 VDC
    - 28V/OC: 开路,5–28 VDC 输入,OCout
    - 保护等级: 反接、过压及短路保护
    - 频率响应: 100 kHz,最高可达 1 MHz(需要插值选项)
    环境规格
    - 外壳等级: NEMA 4 和 13(IP 66)(带轴封)
    - 温度范围: 运行温度:0°C 至 70°C,扩展温度测试:105°C;存储温度:-25°C 至 90°C
    - 冲击: 50 g 的加速度持续 11 毫秒
    - 振动: 5 至 2000 Hz,20 g
    - 湿度: 98% RH 无冷凝

    3. 产品特点和优势


    H25 编码器具有多个独特的功能和优势:
    - EMI 屏蔽:有效减少电磁干扰。
    - 高精度轴承:采用 ABEC 7 标准轴承,确保长期稳定运行。
    - 匹配热系数:关键组件匹配热系数,确保在不同温度下的稳定性能。
    - 定制高效率光学系统:提高编码器的整体性能和准确性。
    - NEMA 4 和 13 认证:适合各种恶劣环境应用。

    4. 应用案例和使用建议


    应用案例
    - 木工行业:实时监测木料加工速度和位置。
    - 石油钻探:监测钻头的旋转角度和速度。
    - 工业称重:确保称重系统的精确测量。
    使用建议
    - 在需要低启动扭矩的应用中,考虑不安装轴封以降低启动扭矩。
    - 选择线驱动输出以获得更好的抗噪性能和更快的切换时间。

    5. 兼容性和支持


    H25 编码器提供多种连接方式,包括 M12、M14、M16 和 M18 接口。此外,BEI Sensors 提供全面的技术支持和维修服务,确保客户在使用过程中得到充分支持。

    6. 常见问题与解决方案


    常见问题
    1. 启动扭矩过高:考虑选择 1/2 英寸轴并加装轴封以降低启动扭矩。
    2. 频率响应不足:咨询工厂以获取更高频率响应选项。
    3. 输出波形不稳定:检查电源和接地是否正确,确保电缆没有受到干扰。
    解决方案
    - 启动扭矩过高:咨询工厂确认是否需要更换更适合低启动扭矩的应用型号。
    - 频率响应不足:咨询工厂了解是否有更高频率响应的版本可用。
    - 输出波形不稳定:确认电源和接地连接是否正确,检查电缆屏蔽层是否完好。

    7. 总结和推荐


    H25 Incremental Optical Encoder 是一款高性能的增量式编码器,具备卓越的精度、可靠性和广泛的适用性。它的独特功能使其成为工业应用的理想选择。我们强烈推荐该产品,尤其是在需要高精度和可靠性的情况下。对于复杂的应用场景,建议咨询专业工程师进行详细需求分析和技术支持。

01005-429参数

参数
线性范围 -
线性度 -
旋转角 -
电阻容差 -
输出类型 -
最小工作供电电压 -
技术 -
输出 -
最大工作供电电压 -
用于测量 -
致动器类型 -
零件状态 在售
包装方式 盒装

01005-429厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01005-429数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 位置传感器 SENSATA TECHNOLOGIES 01005-429 01005-429数据手册

01005-429封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1058.834 ¥ 8629.8967
3+ $ 1030.2603 ¥ 8436.8061
5+ $ 1030.2603 ¥ 8436.8061
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8629.89
