AS5048A-HTSP

产品分类: 位置传感器
厂牌: AMS
产品描述: ams OSRAM, 位置传感器, 表面贴装
供应商型号: AS5048A-HTSP
供应商: 云汉优选
标准整包数: 10

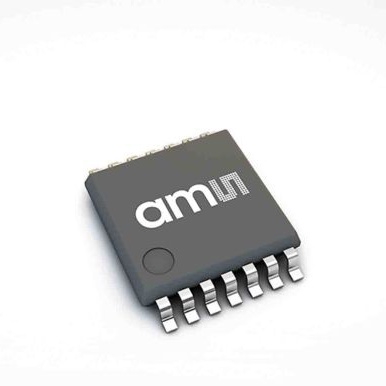

AMS 位置传感器 AS5048A-HTSP

AS5048A-HTSP概述

    AS5048A/AS5048B Magnetic Rotary Encoder: Comprehensive Guide

    产品简介


    AS5048A 和 AS5048B 是高精度、易用的磁性旋转编码器,具有 14 位绝对角度位置传感器。它们适用于需要精确角度测量的各种工业和医疗应用场景。通过标准的 SPI 或 I²C 接口和脉冲宽度调制(PWM)输出,该编码器能够直接读取磁铁的旋转角度信息。

    技术参数


    - 分辨率: 14 位(每度 0.0219°)
    - 温度范围: -40°C 到 150°C
    - 接口: SPI(AS5048A)和 I²C(AS5048B)
    - 电源电压: 3.3V 到 5.5V
    - 封装: 14 引脚 TSSOP(5 x 6.4mm)
    - 工作环境: 宽广的温度范围允许在恶劣环境中使用,且对气隙变化、磁场干扰具有耐受性。

    产品特点和优势


    - 无需外部编程器: 可以通过 SPI 或 I²C 接口轻松设置零点位置,简化系统组装过程。
    - 低材料成本: 没有外部屏蔽需求。
    - 高精度: 14 位的高分辨率使其能够在广泛的温度范围内提供稳定的输出。
    - 耐温性强: 能够在 -40°C 到 150°C 的宽广温度范围内稳定工作。

    应用案例和使用建议


    - 机器人关节位置检测: 高精度的位置检测确保了机器人的精准运动控制。
    - 工业电机位置控制: 广泛应用于各类工业自动化系统中,保证了系统的可靠性和准确性。
    - 医疗设备: 在复杂的医疗设备中,如健身器材,提供了可靠的旋转角度检测。
    使用建议:
    - 确保磁铁的中心轴与芯片定义的中心精确对齐,可以达到最佳线性度。
    - 为了提高稳定性,推荐使用典型距离为 0.5mm 至 2.5mm 的磁铁,确保磁场强度保持在指定范围内。

    兼容性和支持


    - 兼容性: AS5048 可与多种磁性材料组合使用,包括钕铁硼(NeFeB)、钐钴(SmCo)和其他硬质陶瓷材料。
    - 技术支持: AMS 提供了全面的技术支持和文档,包括详细的应用指南和故障排除步骤,确保客户可以快速解决问题。

    常见问题与解决方案


    - Q: 磁场过强或过弱怎么办?
    - A: 使用诊断功能监控磁感应强度,并调整磁场到合适的范围内。如果磁感应强度过高,可以通过减少磁场距离来降低;如果磁感应强度过低,则需更换更强的磁铁。

    - Q: 如何校准零点位置?
    - A: 通过 SPI 或 I²C 接口发送命令进行零点位置校准,具体步骤参见文档中的“编程”部分。

    总结和推荐


    总体来看,AS5048A/AS5048B 系列磁性旋转编码器凭借其高精度、易用性和广泛的适用性,成为了工业和医疗设备中不可或缺的关键组件。无论是机器人关节还是工业自动化,该产品都展现了卓越的性能。对于需要高精度角度测量的应用场景,强烈推荐使用 AS5048 系列产品。

AS5048A-HTSP参数

参数
线性范围 -
输出类型 Digital
技术 Hall Effect
旋转角 0°~360°
输出 PWM,SPI
最小工作供电电压 3V,4.5V
用于测量 角度
最大工作供电电压 5.5V,3.6V
线性度 -
电阻容差 -
致动器类型 External Magnet,Not Included
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AS5048A-HTSP厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

AS5048A-HTSP数据手册

厂牌 PDF简要描述 下载
AMS 位置传感器 AMS AS5048A-HTSP AS5048A-HTSP数据手册

AS5048A-HTSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 18.984
100+ ¥ 18.193
500+ ¥ 17.402
库存: 5694
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 189.84
直接购买
加入购物车
