首页  >  产品百科  >  02560231-000

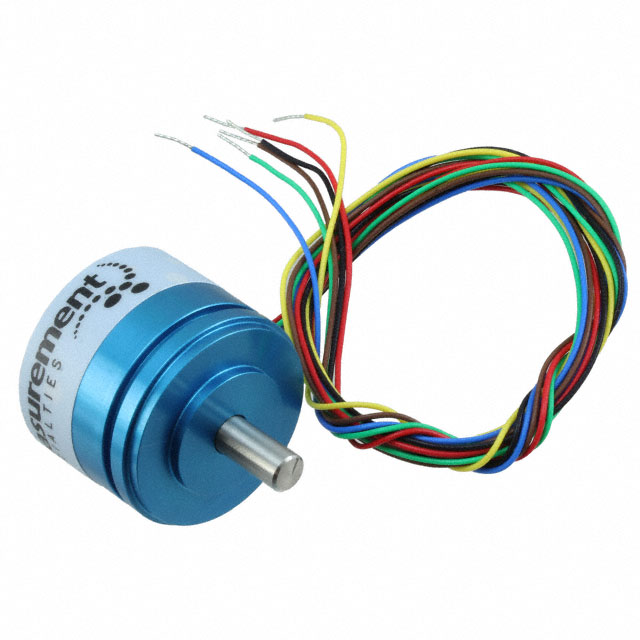

02560231-000

产品分类: 位置传感器
厂牌: TE CONNECTIVITY
产品描述: R30A RVDT(旋转可变差分变压器)是一款角度位移传感器,采用拥有专利的非接触式设计,相比同步器、旋转变压器和电位计等其他传统旋转设备,该设计可大幅提升长期可靠性。
供应商型号: 223-1836-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 位置传感器 02560231-000

02560231-000概述

    # 电子元器件产品技术手册

    产品简介


    RVDT R30A ASSY 是一种用于位置传感器的应用的轻型交流旋转变压器(Rotary Variable Differential Transformer, RVDT)。RVDT通常用于测量机械装置的位置变化,广泛应用于航空、航天、军事及工业自动化等领域。它通过检测铁芯位置的变化来提供相应的电压输出信号,进而实现精确的位置测量。

    技术参数


    以下是RVDT R30A ASSY的主要技术规格和性能参数:
    - 工作温度范围:-55°C至150°C(-67°F至300°F)
    - 输出信号类型:交流电压
    - 非线性误差:±0.25%
    - 角位移范围:-30°至30°
    - 供电电压:3 Vrms
    - 激励频率:2.5kHz至10kHz
    - 产品重量:36克
    - 外壳材料:阳极氧化铝
    - 轴承类型:ABEC 3精密球轴承

    产品特点和优势


    RVDT R30A ASSY具备以下特点和优势:
    - 高精度:非线性误差仅为±0.25%,确保了出色的测量精度。
    - 宽温范围:能够在极端环境下稳定工作,适应-55°C到150°C的温度范围。
    - 轻量化设计:重量仅36克,适合对体积和重量要求严格的设备。
    - 优良的耐久性:采用阳极氧化铝外壳,具备良好的抗腐蚀性和机械强度。
    - 可靠性的轴承系统:使用ABEC 3标准的精密球轴承,提高了整体使用寿命和可靠性。

    应用案例和使用建议


    应用案例
    RVDT R30A ASSY常用于航空航天、工业自动化以及高端机械设备的位置测量。例如,在飞机操纵系统中,它可以用来检测舵面的位置,以确保飞行安全。在工业自动化中,它可以用于机器人手臂的位置反馈控制。
    使用建议
    为了充分发挥RVDT R30A ASSY的优势,在使用过程中需要注意以下几点:
    - 温度控制:避免长时间处于极端温度环境中,以免影响精度和寿命。
    - 安装注意事项:安装时要确保外壳不受外力挤压,同时注意密封处理以防止灰尘和湿气进入。
    - 信号干扰防护:使用屏蔽电缆减少外部电磁干扰对测量结果的影响。

    兼容性和支持


    RVDT R30A ASSY具有良好的兼容性,可与其他多个系列的产品配合使用。厂商提供了电话技术支持,如有需要可拨打+1 800 522 6752获取帮助。此外,产品符合欧盟RoHS和REACH指令,但尚未对卤素含量进行评审。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - Q1: 输出信号不稳定。
    - A1: 检查电源供应是否正常,确认激励频率设置是否正确,排除信号干扰源。

    - Q2: 测量误差较大。
    - A2: 确认测量环境温度是否超出规定范围,检查机械连接是否松动或损坏。

    总结和推荐


    RVDT R30A ASSY凭借其高精度、宽温范围和优良的设计,是航空航天和工业自动化领域不可或缺的高精度位置传感器。其卓越的耐久性和稳定性使其成为市场上的优选产品。鉴于其广泛的应用场景和优越性能,强烈推荐在需要高精度位置测量的场合中使用RVDT R30A ASSY。

02560231-000参数

参数
线性范围 -
用于测量 -
最大工作供电电压 -
技术 Inductive
致动器类型 Round Shaft
线性度 -
输出 -
输出类型 -
旋转角 60°(±30)
最小工作供电电压 -
电阻容差 -
长*宽*高 22.1mm*22.1mm*22.1mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

02560231-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

02560231-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 位置传感器 TE CONNECTIVITY 02560231-000 02560231-000数据手册

02560231-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 639.2152 ¥ 5349.4322
5+ $ 604.0736 ¥ 5055.3409
10+ $ 590.9634 ¥ 4945.6246
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5349.43
