SFH 320-3-Z

产品分类: 光电晶体管
厂牌: AMS
产品描述: ams OSRAM 光电晶体管, TOPLED系列, 检测红外+可见光, 120 °半感光角度, 表面安装
供应商型号: CY-SFH 320-3-Z
供应商: Avnet
标准整包数: 1
AMS 光电晶体管 SFH 320-3-Z

SFH 320-3-Z概述


    产品简介

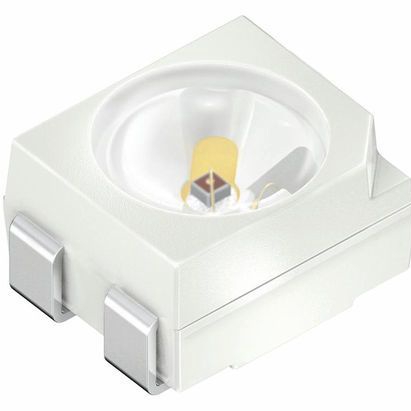

    SFH 320, SFH 320 FA 是一款硅基NPN光敏晶体管,采用SMT封装的TOPLED®。这类器件广泛应用于各种工业电子产品,如微型光栅和控制驱动电路中。其独特的设计使得它们能够在多种复杂环境中实现精确的光电转换。

    技术参数


    - 光电流 (IPCE):16 μA 到 100 μA,具体值取决于不同型号。
    - 峰值波长 (λS max):980 nm。
    - 光谱响应范围 (λ10%):450 nm 至 1150 nm (SFH 320),750 nm 至 1120 nm (SFH 320 FA)。
    - 最大反向电压 (VCE):35 V。
    - 最大集电极电流 (IC):15 mA。
    - 最大瞬态集电极电流 (ICS):75 mA。
    - 总耗散功率 (Ptot):165 mW。
    - 热阻 (RthJA):450 K/W。
    - 最大存储和工作温度 (Top; Tstg):-40 °C 至 100 °C。

    产品特点和优势


    1. 高线性度:确保在不同光照条件下的稳定输出。
    2. 广谱响应:覆盖450 nm至1150 nm(SFH 320)和750 nm至1120 nm(SFH 320 FA)的光谱范围,适用于多种光源。
    3. 适用于多种焊接方法:便于组装和集成。
    4. 高可靠性:适用于极端环境,如低温和高温条件下均能正常工作。

    应用案例和使用建议


    应用案例
    1. 微型光栅:SFH 320系列可应用于需要精密检测的微型光栅系统,例如自动化生产线上的物料检测。
    2. 工业电子产品:在自动化控制和监测系统中,如传感器网络和监控设备,SFH 320系列产品能够提供可靠的光电转换信号。
    使用建议
    1. 选择合适的封装方式:根据具体的应用环境选择最适合的封装形式,以提高可靠性和耐用性。
    2. 优化焊接工艺:确保焊接温度和时间满足要求,以避免过高的温度对器件造成损害。
    3. 散热设计:合理设计散热路径,以应对较高的热耗散功率,保证器件的长期稳定性。

    兼容性和支持


    SFH 320, SFH 320 FA系列器件与多数常见的PCB材料和工艺兼容。厂商提供了详尽的技术支持和售后服务,确保客户在使用过程中获得充分的支持。

    常见问题与解决方案


    1. Q:如何确保正确的焊接温度?
    - A: 严格按照厂商提供的焊接曲线进行操作,确保焊料熔化并形成良好的连接,同时避免高温对器件造成损害。

    2. Q:在极端环境下如何确保产品的稳定性?
    - A: 在极端温度下,应选择更高额定值的产品,并考虑增加散热措施。同时,在组装时注意环境湿度,防止湿气进入导致短路等问题。

    总结和推荐


    SFH 320, SFH 320 FA 系列光敏晶体管凭借其高线性度、广谱响应和优异的环境适应性,在工业电子产品和自动化控制领域具有显著的优势。其广泛的光谱响应范围和可靠的工作性能使其成为许多关键应用的理想选择。强烈推荐在需要精确光电转换的场合使用此系列器件。

SFH 320-3-Z参数

参数
导通时间 -
通道数 1
最大输出电流 -
输出类型 -
输入类型 -
隔离电压 -
上升时间 7μs
最大输出电压 -
Vce-集电极-发射极饱和电压 -
关闭时间 -
电流传输比 -
Vf-正向电压 -
下降时间 7μs
长*宽*高 3.4mm*3mm*2mm
通用封装 PLCC
安装方式 贴片安装
包装方式 散装

SFH 320-3-Z厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

SFH 320-3-Z数据手册

厂牌 PDF简要描述 下载
AMS 光电晶体管 AMS SFH 320-3-Z SFH 320-3-Z数据手册

SFH 320-3-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
