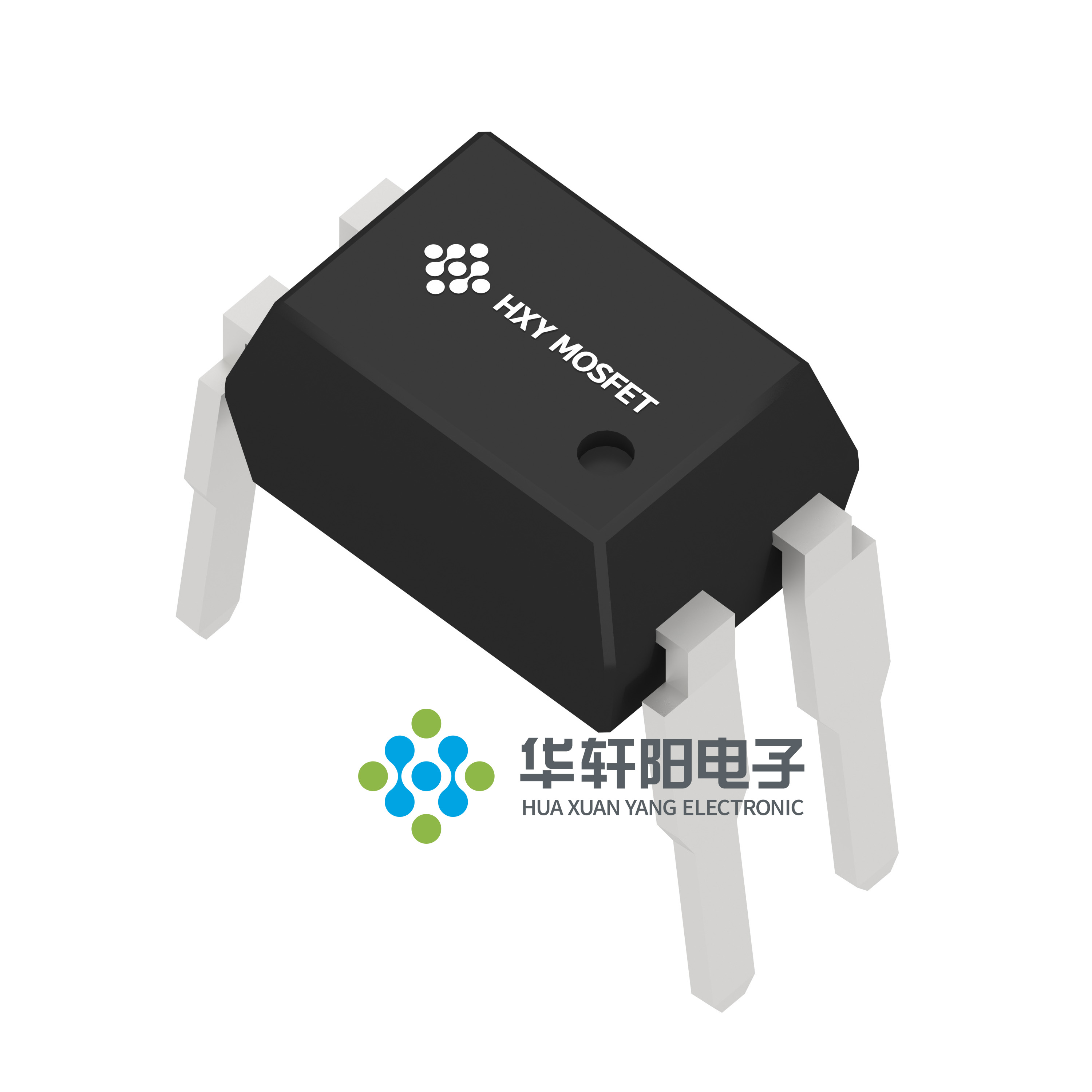

HTLP521GB

产品分类: 光电晶体管
产品描述:
供应商型号: HTLP521GB DIP-4
供应商: 国内现货
标准整包数: 100
HXY MOSFET/深圳华轩阳电子 光电晶体管 HTLP521GB

HTLP521GB概述

    HTLP521 光电耦合器技术手册

    产品简介


    HTLP521 是一款可控的光电耦合器,通过隔离电路之间的信号传输来提高系统的安全性和抗干扰能力,同时简化电路设计。该器件适用于多种应用场景,如开关电源、智能电表、工业控制、测量仪器、办公设备(例如复印机)以及家用电器(如空调、风扇和热水器等)。HTLP521 可采用四种不同的封装形式:DIP、DIP-M 和 SMD,提供灵活的选择以满足不同应用需求。

    技术参数


    HTLP521 的技术参数如下:
    | 参数 | 符号 | 最小值 | 额定值 | 最大值 | 单位 |
    |
    | 正向电流 | IF | 50 mA |
    | 反向电压 | VR 6 V
    | 功耗 | P 70 mW
    | 集电极功耗 | PC 150 mW
    | 集电极电流 | IC | 50 mA |
    | 集电极-发射极电压 | VCEO 80 V
    | 发射极-集电极电压 | VECO 7 V
    | 总功耗 | Ptot 200 mW
    | 隔离电压 | Viso | 5000 Vrms |
    | 工作温度 | Topr | °C |
    | 储存温度 | Tstg | -55 +125 | °C |
    | 焊接温度 | Tsol | 260 °C |
    传输特性
    - 电流转换比 (CTR) 范围:50%~600%(IF = 5mA, VCE = 5V)
    - 隔离电阻 (RISO):1×10^12 Ω(DC500V, 40~60%RH)
    开关时间
    - 上升时间 (Tr):2 µs(VCE=10V, IC=2mA, RL=100Ω)
    - 下降时间 (Tf):3 µs
    - 开启时间 (Ton):3 µs
    - 关断时间 (Toff):3 µs
    - 存储时间 (Ts):15 µs

    产品特点和优势


    HTLP521 具有以下几个显著特点和优势:
    1. 高隔离电压:输入-输出隔离电压达到 5000 Vrms,确保在高电压环境下也能稳定运行。
    2. 宽广的电流转换比范围:CTR范围为50%~600%,使其适用于多种电流条件下的应用。
    3. 优异的开关性能:快速的上升时间和下降时间(2 µs和3 µs),适应高频开关需求。
    4. 高可靠性:适合在复杂环境条件下工作的各种应用场合。
    5. 多封装选择:提供DIP、DIP-M和SMD封装,便于在不同电路板上安装。

    应用案例和使用建议


    HTLP521 广泛应用于多个领域,如:
    1. 开关电源:由于其高隔离能力和低功耗特性,非常适合用于电源控制。
    2. 智能电表:用于电力计量设备中,以实现精确而可靠的电流检测。
    3. 工业控制和测量仪器:适用于需要高精度和抗干扰能力的应用场景。
    使用建议:
    1. 在高温环境中使用时,需考虑散热设计,避免因过热导致性能下降。
    2. 使用时应注意隔离电压和电流限制,防止超出其额定值。

    兼容性和支持


    HTLP521 与其他常见的电子元器件兼容,方便集成到现有系统中。深圳华宣阳电子有限公司(HXY)提供了完善的技术支持和服务,帮助用户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    Q1: 如何正确焊接 HTLP521?
    - A1: 使用符合 HTLP521 回流焊温度曲线的焊接工艺,确保焊接过程不会超过其最高焊接温度。
    Q2: 在使用过程中如何避免输入-输出隔离电压不足的问题?
    - A2: 检查电路设计并确认所有的接地线连接正确,以确保信号隔离的有效性。

    总结和推荐


    HTLP521 光电耦合器凭借其出色的隔离性能、宽广的电流转换比范围和优秀的开关性能,在众多应用领域表现出色。对于需要高度隔离和高可靠性的应用来说,HTLP521 是一个非常理想的选择。我们强烈推荐使用这款产品,特别是在需要高效、稳定信号传输的场合。

HTLP521GB参数

参数
导通时间 -
隔离电压 -
下降时间 -
最大输出电流 -
上升时间 -
Vf-正向电压 -
通道数 -
Vce-集电极-发射极饱和电压 -
电流传输比 -
关闭时间 -
最大输出电压 -
输入类型 -
输出类型 -
