140105146000

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 表面安装, 4针
供应商型号: 2385796P
供应商: 海外现货
标准整包数: 50

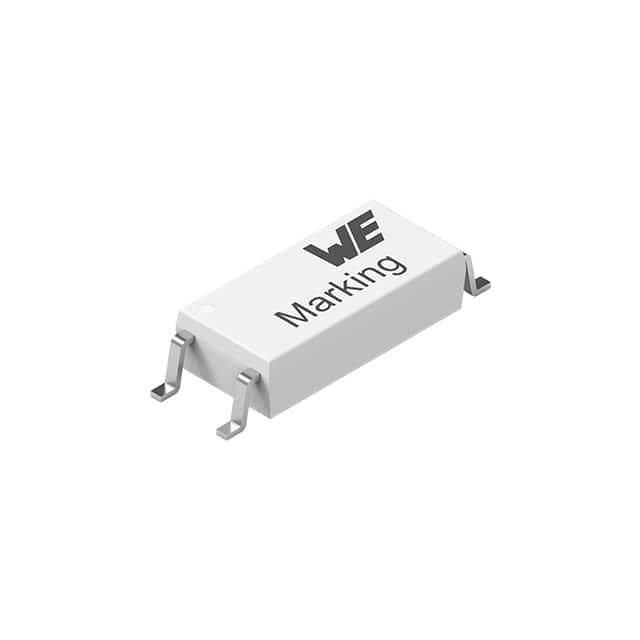

WURTH 光电晶体管 140105146000

140105146000概述


    产品简介


    产品类型和功能
    WL-OCPT是一款光耦合器,集成了一个光敏晶体管。它主要用于光电转换和隔离信号传输。这种光耦合器被广泛应用于工业自动化、通信设备、家用电器以及其他需要信号隔离和转换的应用场景。
    主要应用领域
    - 工业自动化控制
    - 通信设备
    - 家用电器
    - 测试仪器

    技术参数


    尺寸
    - 外形尺寸:8.5 mm ±0.3 mm × 7.6 mm ±0.2 mm × 2.54 mm
    - 引脚间距:10.2 mm ±0.3 mm
    性能参数
    - 正向电流(最大值):60 mA
    - 峰值正向电流(脉冲/100Hz):1 A
    - 输入功率耗散:100 mW
    - 反向电压:6 V
    输出特性
    - 集电极-发射极电压(最大值):80 V
    - 发射极-集电极电压(最大值):7 V
    - 集电极电流(最大值):50 mA
    - 输出功率耗散:150 mW
    绝缘特性
    - 隔离电压(AC 1分钟):5000 V RMS
    - 绝缘电阻(DC 500 V):1-100 TΩ

    产品特点和优势


    独特功能
    - 高隔离度:隔离电压高达5000 V RMS,适用于高压环境。
    - 低功耗:最大输入功率仅为100 mW,有助于减少功耗。
    - 宽温度范围:工作温度范围为-55°C至+110°C,适合各种严苛环境。
    - 高可靠性认证:符合RoHS标准,REACH标准,无卤素,VDE认证,cULus认证,CQC认证。
    市场竞争力
    - 多功能性:适用于多种应用场景,如工业自动化、通信设备等。
    - 易于集成:提供推荐的焊盘图案,方便用户快速集成到电路板上。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于电机控制和传感器信号隔离。
    2. 通信设备:用于电信号的光电隔离。
    3. 家用电器:用于信号隔离和保护,提高安全性。
    使用建议
    - 在安装过程中确保焊盘图案与推荐一致,以避免焊接缺陷。
    - 选择合适的封装类型,根据具体应用场景进行选择。

    兼容性和支持


    兼容性
    - 与标准焊接工艺兼容。
    - 与其他同类型电子元件兼容。
    支持和维护
    - Würth Elektronik eiSos GmbH提供详细的文档和技术支持。
    - 客户可联系销售工程师获取进一步的技术支持。

    常见问题与解决方案


    1. 如何确定焊盘图案是否正确?
    - 严格按照技术手册中的推荐图案进行焊接。

    2. 如何处理高湿度环境下的存储问题?
    - 确保产品存放在原包装内,存储条件为<40°C和<75%相对湿度。

    3. 如何避免运输过程中的损坏?
    - 包装需符合国际标准IEC 60286-3:2019。

    总结和推荐


    产品综合评估
    WL-OCPT是一款高性能、高可靠性的光耦合器,具备广泛的适用性和出色的电气特性。其独特的隔离特性、宽泛的工作温度范围和多种认证使其成为众多应用的理想选择。
    推荐使用
    强烈推荐使用WL-OCPT,特别是在需要高隔离度和高可靠性的应用中。产品文档齐全,技术支持到位,客户可以放心选用。
    通过上述详细分析,WL-OCPT光耦合器不仅具有出色的技术性能,还提供了广泛的应用场景和可靠的支持服务,是一个值得信赖的产品选择。

140105146000参数

参数
上升时间 -
输出类型 -
下降时间 -
最大输出电压 -
输入类型 -
通道数 1
Vce-集电极-发射极饱和电压 -
Vf-正向电压 1.4V
导通时间 -
关闭时间 -
隔离电压 -
电流传输比 -
最大输出电流 -
通用封装 LSOP
安装方式 贴片安装
包装方式 卷带包装

140105146000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140105146000数据手册

厂牌 PDF简要描述 下载
WURTH 光电晶体管 WURTH 140105146000 140105146000数据手册

140105146000封装设计

查看详情并下载
Symbol
Footprint
3D Model
