LPT80A

产品分类: 光电晶体管
厂牌: OSRAM
产品描述: 10μs 1 10μs 7V 通孔安装 4.57mm*2.54mm*5.84mm
供应商型号: LDL-LPT80A
供应商: 海外现货
标准整包数: 1

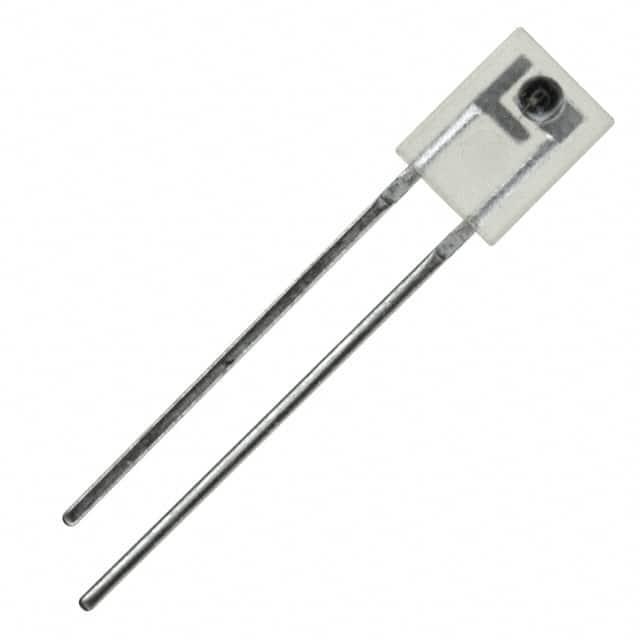

OSRAM 光电晶体管 LPT80A

LPT80A概述

    OSRAM OS LPT 80 A 硅NPN光电晶体管技术手册

    1. 产品简介


    OSRAM OS 的 LPT 80 A 是一款径向侧视型硅NPN光电晶体管。这款光电晶体管主要用于高亮度工业设备、工业自动化(如机器控制、光栅屏障和视觉控制系统)以及白色家电等领域。它的设计旨在满足现代电子设备对高性能和高可靠性的需求。

    2. 技术参数


    - 封装:透明环氧树脂封装
    - 静电放电耐受电压:符合ANSI/ESDA/JEDEC JS-001标准(HBM,Class 2),耐压2 kV
    - 敏感光谱范围:典型值450至1100 nm
    - 最大额定值:
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-40°C 至 +100°C
    - 集电极-发射极电压:30 V
    - 集电极电流:50 mA
    - 集电极浪涌电流(τ≤10 µs):100 mA
    - 发射极-集电极电压:7 V
    - 总功耗:100 mW
    - 特性:
    - 最大灵敏度波长:880 nm
    - 芯片尺寸:0.55 x 0.55 mm
    - 辐射灵敏区域:0.11 mm²
    - 半角:35°
    - 典型光电流(VCE=5 V;标准光照强度A;Ev=1000 lx):3200 µA
    - 暗电流(VCE=20 V;E=0):1 nA至50 nA
    - 上升时间(IC=1 mA;VCC=5 V;RL=1 kΩ):10 µs
    - 下降时间(IC=1 mA;VCC=5 V;RL=1 kΩ):10 µs
    - 饱和电压(三倍饱和):150 mV
    - 集电极-发射极电容:7.5 pF
    - 结到环境的热阻:750 K/W

    3. 产品特点和优势


    LPT 80 A 光电晶体管具有高灵敏度和宽光谱范围的优势,能够适应多种复杂的工业环境。此外,它采用了与红外发射器 IRL 81 A 相同的封装形式,便于安装和替换。高抗静电放电能力使得该产品在运输和操作过程中更加安全可靠。

    4. 应用案例和使用建议


    - 工业自动化:适用于各种传感器系统和控制系统,如光栅屏障和视觉控制系统。
    - 白色家电:可用于智能家居中的各种光电检测和控制装置。
    - 建议使用:在安装时,应注意散热设计以防止过热。在设计电路时,要确保合适的负载电阻以匹配光电流的需求。

    5. 兼容性和支持


    - 兼容性:LPT 80 A 可以与同一系列的其他光电元件无缝兼容。
    - 支持:OSRAM OS 提供详细的技术文档和售后服务,确保用户能够充分利用该产品的性能。

    6. 常见问题与解决方案


    - 问题1:安装过程中出现接触不良现象。
    - 解决方案:确保正确的焊接过程,检查焊接质量,必要时重新焊接。
    - 问题2:暗电流过大导致信号失真。
    - 解决方案:增加外围电路滤波电容,优化电路设计,减少干扰。
    - 问题3:光电流输出不稳定。
    - 解决方案:检查电源稳定性,确保光照强度一致,调整负载电阻。

    7. 总结和推荐


    LPT 80 A 硅NPN光电晶体管凭借其高灵敏度、宽光谱范围和出色的抗静电放电能力,在工业自动化和白色家电领域有着广泛的应用前景。其坚固的设计和优秀的性能使其成为电子设备制造商的理想选择。因此,强烈推荐使用此产品以提升系统的稳定性和可靠性。

LPT80A参数

参数
导通时间 -
电流传输比 -
通道数 1
最大输出电压 -
最大输出电流 -
下降时间 10μs
关闭时间 -
Vf-正向电压 -
Vce-集电极-发射极饱和电压 7V
隔离电压 -
输入类型 -
上升时间 10μs
输出类型 -
长*宽*高 4.57mm*2.54mm*5.84mm
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装

LPT80A厂商介绍

OSRAM是全球领先的高科技公司,专注于照明和高科技领域。公司总部位于德国慕尼黑,拥有超过110年的历史,业务遍及全球150多个国家。

OSRAM的产品主要分为三大类:照明解决方案、光电半导体和特种照明。照明解决方案包括家居照明、商业照明和城市照明等;光电半导体主要应用于汽车照明、显示屏背光和传感器等领域;特种照明则包括植物照明、医疗照明和工业照明等。

OSRAM的优势在于其创新能力、品牌影响力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。同时,OSRAM品牌在全球享有盛誉,是照明行业的标杆。此外,公司在全球设有多个生产基地和研发中心,能够快速响应市场需求,为客户提供优质的产品和服务。

LPT80A数据手册

厂牌 PDF简要描述 下载
OSRAM 光电晶体管 OSRAM LPT80A LPT80A数据手册

LPT80A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.955 ¥ 58.2829
库存: 53
起订量: 94 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.28
直接购买
加入购物车
