140814243100

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 通孔安装, 4针
供应商型号: 2385849
供应商: 海外现货
标准整包数: 25

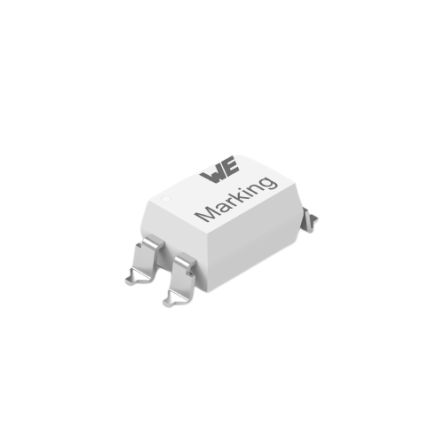

WURTH 光电晶体管 140814243100

140814243100概述

    # WL-OCPT 光电耦合器光电晶体管技术手册

    产品简介


    WL-OCPT 光电耦合器是一种专门设计用于通用电子设备的电子元件。它采用了光耦合的方式实现信号传输,具有良好的隔离性和电磁干扰(EMI)抑制能力。这种光电耦合器主要用于通信设备、工业控制系统、电力系统等领域。

    技术参数


    尺寸规格
    - 高度:0.5 mm
    - 引脚间距:2.54 mm
    - 外形尺寸:10.15 ± 0.3 mm
    - 芯片厚度:0.8 mm
    - 宽度:6.5 ± 0.2 mm
    - 引脚长度:7.62 ± 0.3 mm
    - 引脚直径:3.5 ± 0.2 mm
    - 引脚间距:3.6 ± 0.3 mm
    - 引脚厚度:1.3 ± 0.1 mm
    - 基板厚度:0.25 mm
    - 引脚引线长度:4.58 ± 0.2 mm
    封装及标记
    - 封装类型:DIP4
    - 包装颜色:白色
    - 产品标记:引脚1为阳极,标记为“814A”(系列814,批次A),日期代码为“YWW”
    推荐焊盘模式
    - 焊盘宽度:7.55 mm
    - 焊盘长度:10.75 mm
    - 引脚间距:1.54 mm
    - 引脚位置:0.35 mm
    - 引脚间距:0.4 mm
    简图
    - 引脚1:阳极/阴极
    - 引脚2:发射极
    - 引脚3:集电极
    电气特性
    输入特性
    - 正向电流:最大 ±60 mA
    - 峰值正向电流:最大 ±1 A(占空比100@100Hz)
    - 输入功率耗散:最大100 mW
    - 反向电压:最大6 V
    输出特性
    - 集电极-发射极电压:最大80 V
    - 发射极-集电极电压:最大7 V
    - 集电极电流:最大50 mA
    - 输出功率耗散:最大150 mW
    兼容性与标准
    - 认证:符合RoHS、REACH、无卤素、VDE和cULus标准
    - 封装标准:符合IEC 60286-3:2019

    产品特点和优势


    WL-OCPT 光电耦合器的主要优势在于其高可靠性、优良的隔离性能以及广泛的温度适应范围。这些特性使其成为电信、工业控制和电力系统中重要的信号隔离组件。其独特的光学隔离设计和高效的信号传输能力使得该产品在市场上具备很强的竞争力。

    应用案例和使用建议


    应用案例
    WL-OCPT 光电耦合器广泛应用于通信设备、电源转换器和电机驱动器中,以提供信号隔离和增强系统的电磁兼容性(EMC)。
    使用建议
    1. 在焊接过程中,应遵循推荐的回流焊接曲线,确保元件不因高温而损坏。
    2. 设计时应考虑元件的工作温度范围,确保在极端环境下仍能正常工作。

    兼容性和支持


    WL-OCPT 光电耦合器可与多种电路板材料兼容,并且提供了详尽的技术文档和测试报告,便于用户进行设计和故障排查。

    常见问题与解决方案


    1. 问题:焊接后元件损坏
    - 解决方案:检查焊接工艺参数是否符合规范,必要时重新焊接。
    2. 问题:电气特性不符合预期
    - 解决方案:检查电源电压和负载条件是否正确设置,如有需要更换合适的电路设计。

    总结和推荐


    综上所述,WL-OCPT 光电耦合器凭借其出色的电气性能、高可靠性及广泛的适用性,在通用电子设备中具有很高的应用价值。强烈推荐使用此款光电耦合器,以提升您的设计可靠性和功能性。

140814243100参数

参数
电流传输比 -
关闭时间 -
通道数 1
Vf-正向电压 1.4V
最大输出电压 -
上升时间 -
隔离电压 -
Vce-集电极-发射极饱和电压 -
最大输出电流 -
导通时间 -
输出类型 -
输入类型 -
下降时间 -
通用封装 DIP
安装方式 通孔安装
包装方式 卷带包装

140814243100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140814243100数据手册

厂牌 PDF简要描述 下载
WURTH 光电晶体管 WURTH 140814243100 140814243100数据手册

140814243100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.9987
100+ ¥ 2.2801
250+ ¥ 2.1663
500+ ¥ 2.1013
1000+ ¥ 2.0383
库存: 1430
起订量: 75 增量: 0
交货地:
最小起订量为:25
合计: ¥ 74.96
