140814240110

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 通孔安装, 4针
供应商型号: 3619693
供应商: 海外现货
标准整包数: 1
WURTH 光电晶体管 140814240110

140814240110概述

    WL-OCPT 光电耦合器技术手册

    产品简介

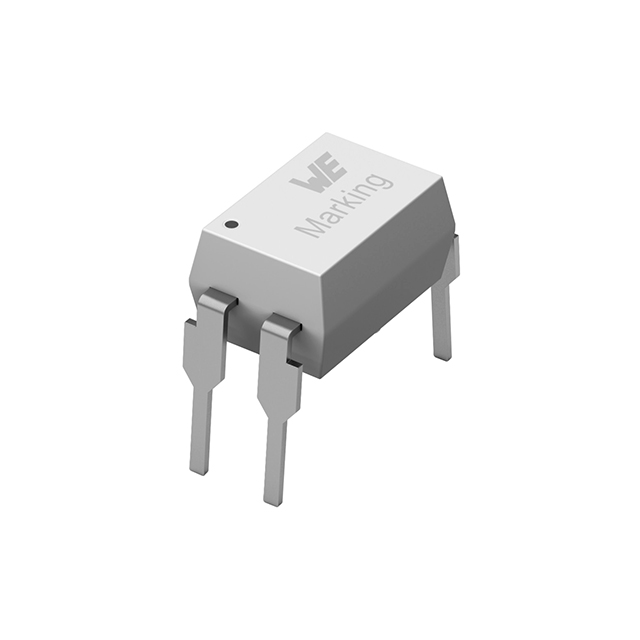

    WL-OCPT是一款光电耦合器(Optocoupler),采用光敏晶体管作为输出元件,广泛应用于各类电子设备中。它通过LED光源将输入信号转换为光信号,再由光敏晶体管接收并转换为电信号,实现了电气隔离的功能。此款光电耦合器具有紧凑的DIP 4封装形式,塑料外壳颜色为白色,适用于一般电子设备的设计需求。它的主要功能是提供电气隔离,同时保持高可靠性与安全性,符合多项国际认证标准。

    技术参数


    以下是WL-OCPT的主要技术参数:
    - 输入特性:
    - 前向电流(IF):±60 mA
    - 最大峰值前向电流(IF Peak):±1 A(占空比≤10%,频率100 Hz)
    - 输入功率耗散(PI):100 mW
    - 反向电压(VREV):6 V
    - 输出特性:
    - 集电极-发射极击穿电压(V(BR)CE):80 V
    - 发射极-集电极击穿电压(V(BR)EC):7 V
    - 集电极电流(ICE.P):50 mA
    - 输出功率耗散(PO):150 mW
    - 隔离特性:
    - 隔离电压(VISO):5000 V(RMS),持续1分钟,相对湿度40%-60%
    - 隔离电阻(RISO):1 TΩ 至 100 TΩ(直流500 V,相对湿度40%-60%)
    - 工作环境:
    - 操作温度范围:-55°C 至 +110°C
    - 存储条件(单个零件):-55°C 至 +125°C
    - 存储条件(原包装内):<40°C;<75% RH

    产品特点和优势


    WL-OCPT光电耦合器具备以下显著特点:
    - 高可靠性与安全性:符合RoHS、REACH等多项环保法规,同时通过了VDE、cULus、CQC等权威认证。
    - 宽温工作范围:适应极端温度条件下的可靠运行。
    - 卓越的电气隔离能力:有效防止电磁干扰和噪声影响。
    - 紧凑设计:DIP 4封装便于安装,适合各种电路板布局。
    - 出色的传输效率:典型电流传输比(CTR)范围为50%-150%,保证信号传递的高效性。

    应用案例和使用建议


    WL-OCPT广泛应用于工业控制、电源管理、通信设备等领域。例如,在开关电源中,它可以用于隔离反馈回路;在电机驱动系统中,可以保护控制器免受高压冲击。
    使用时需注意以下几点:
    - 确保输入电压和电流在规定范围内,避免过载导致损坏。
    - 在高温环境下使用时,适当降低工作电流以延长寿命。
    - 设计电路时需合理安排散热措施,确保良好的热稳定性。

    兼容性和支持


    WL-OCPT光电耦合器与其他电子元件具有良好的兼容性,可用于多种电路平台。Würth Elektronik eiSos GmbH 提供详尽的技术文档和支持服务,帮助客户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查接线是否正确,确认供电电压是否符合要求。 |
    | 温度过高 | 减少负载电流,改善散热设计。 |
    | 输出信号不稳定 | 调整输入信号强度,检查连接线路是否存在松动。 |

    总结和推荐


    综上所述,WL-OCPT光电耦合器凭借其优异的技术性能、广泛的适用性以及强大的品牌支持,在众多应用场景中表现出色。如果您正在寻找一款高效、稳定且易于集成的光电耦合器产品,强烈推荐选择WL-OCPT。它不仅能够满足日常电子设备的需求,还能应对严苛的工作环境挑战,是一款值得信赖的选择。

140814240110参数

参数
关闭时间 -
最大输出电流 -
下降时间 -
上升时间 -
输出类型 -
通道数 1
最大输出电压 -
Vf-正向电压 1.4V
导通时间 -
Vce-集电极-发射极饱和电压 -
输入类型 -
电流传输比 -
隔离电压 -
通用封装 DIP
安装方式 通孔安装
包装方式 管装

140814240110厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140814240110数据手册

厂牌 PDF简要描述 下载
WURTH 光电晶体管 WURTH 140814240110 140814240110数据手册

140814240110封装设计

查看详情并下载
Symbol
Footprint
3D Model
