BPW85

产品分类: 光电晶体管
产品描述: Vishay 光电晶体管, 检测红外+可见光, ±25 °半感光角度, 通孔安装
供应商型号: 1045380
供应商: 海外现货
标准整包数: 5

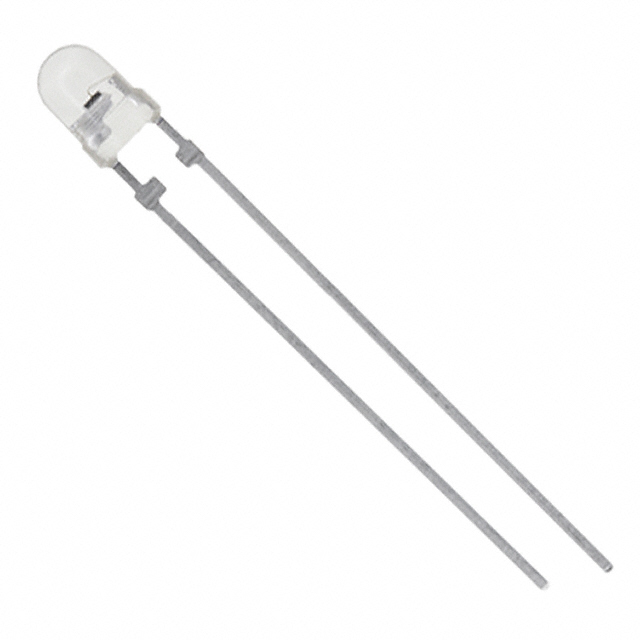

VISHAY INTERTECHNOLOGY 光电晶体管 BPW85

BPW85概述


    产品简介


    BPW85系列硅NPN光电晶体管是Vishay半导体公司生产的高性能光电探测器,适用于电子控制和驱动电路中的检测应用。这些光电晶体管采用高灵敏度设计,能够感应可见光和近红外辐射,具有快速响应时间。本系列产品包括BPW85、BPW85A、BPW85B和BPW85C四种型号,各型号的电流特性和应用场景略有不同,但均采用了相同的封装形式(T-1),并且都符合RoHS和无卤素标准。

    技术参数


    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+100°C
    - 焊接温度:260°C(≤3秒,距离外壳2毫米)
    - 热阻:450K/W
    - 饱和电压:0.3V(在IC=0.1mA时)
    - 峰值敏感波长:850nm
    - 半敏感角:±25°
    - 最大集电极发射极电压:70V
    - 最大集电极发射极暗电流:200nA
    - 最大集电极电流:50mA
    - 最大峰值电流:100mA
    - 功率耗散:100mW(在Tamb≤55°C时)

    产品特点和优势


    BPW85系列光电晶体管具有以下特点:
    - 高灵敏度:在可见光和近红外光范围内表现出色的灵敏度。
    - 快速响应:短的开关时间和高频率响应能力,适合高速信号处理。
    - 良好的温度稳定性:能够在宽泛的工作温度范围内保持稳定性能。
    - 小尺寸封装:T-1封装,直径3mm,非常适合空间受限的应用场合。
    - 多种型号选择:针对不同的电流需求,提供了多种型号供客户选择。

    应用案例和使用建议


    应用案例
    BPW85系列光电晶体管广泛应用于各种电子控制和驱动电路,例如:
    - 光控开关:利用光敏特性进行自动开闭控制。
    - 光电编码器:用于电机转速和位置检测。
    - 智能家居设备:如智能照明系统,根据光线强度自动调节亮度。
    使用建议
    在使用BPW85系列光电晶体管时,建议遵循以下几点:
    - 注意散热管理:特别是在大电流条件下,需要确保良好的散热以避免过热损坏。
    - 正确选择型号:根据具体应用需求选择合适的型号,以确保最佳性能。
    - 测试与验证:使用前建议进行充分的测试和验证,确保产品满足实际应用的需求。

    兼容性和支持


    BPW85系列光电晶体管在使用上具有良好的兼容性,可以方便地与其他电子元件和电路板集成。Vishay公司提供详细的技术支持和售后服务,包括在线文档和技术支持服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备不能正常启动 | 检查电源连接是否正确;检查电路是否有短路现象。 |
    | 响应速度慢 | 确保电路布局合理,减少寄生电容;降低负载电阻。 |
    | 输出不稳定 | 检查电路是否存在干扰源;提高电路的屏蔽效果。 |

    总结和推荐


    BPW85系列光电晶体管凭借其出色的光电特性、广泛的适用性和高度的可靠性,在多个行业领域都有出色的表现。无论是从技术参数还是应用场景来看,它都是一个值得信赖的选择。因此,我们强烈推荐这一系列光电晶体管给需要高效光电探测解决方案的用户。

BPW85参数

参数
输入类型 -
下降时间 2.3μs
最大输出电流 -
Vf-正向电压 -
关闭时间 -
导通时间 -
电流传输比 -
Vce-集电极-发射极饱和电压 5V
上升时间 2μs
输出类型 -
通道数 1
最大输出电压 -
隔离电压 -
长*宽*高 3mm*4.5mm*4.5mm
安装方式 通孔安装
包装方式 散装

BPW85厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BPW85数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电晶体管 VISHAY INTERTECHNOLOGY BPW85 BPW85数据手册

BPW85封装设计

查看详情并下载
Symbol
Footprint
3D Model
