140817141410

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 通孔安装, 4针
供应商型号: 3619675
供应商: 海外现货
标准整包数: 5

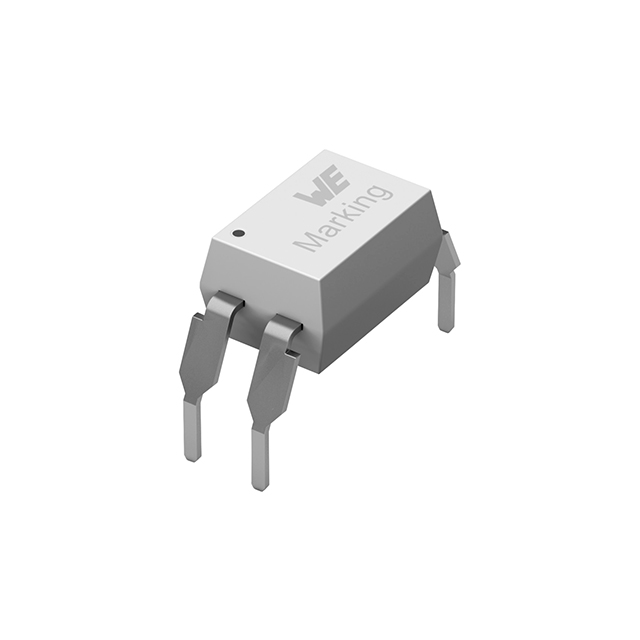

WURTH 光电晶体管 140817141410

140817141410概述

    # WL-OCPT 光电耦合器 - 技术规格与应用指南

    1. 产品简介


    WL-OCPT是一款光电耦合器(Optocoupler),采用光敏晶体管(Phototransistor)输出结构,广泛应用于隔离电路设计中。它通过将LED发出的光信号转化为电信号来实现电与电的隔离,适用于需要高可靠性与安全性的应用场景。典型的应用领域包括工业控制、电源管理、通信接口以及信号隔离等。
    主要特点:
    - 输入类型:光敏二极管,支持低电流驱动。
    - 输出类型:光敏晶体管。
    - 封装形式:DIP 4塑料外壳,白色外观。
    - 认证标准:符合RoHS、REACH、Halogen-Free等相关环保法规。
    - 隔离电压:高达5000Vrms。

    2. 技术参数


    以下是WL-OCPT的主要技术规格和性能参数:
    | 参数 | 测试条件 | 值 | 单位 |
    ||
    | 输入正向电流 (IF) | - | 60 | mA |
    | 输入峰值电流 (IF Peak)| - | 1 | A |
    | 输入功率耗散 (PI) | - | 100 | mW |
    | 输出击穿电压 (VBRCE) | IC=100µA, IF=0 | 35 | V |
    | 输出饱和电压 (VCEsat) | IF=20mA, IC=1mA | 0.06 | V |
    | 隔离电阻 (RISO) | DC=500V, 40~60%RH | 1~100 | TΩ |
    | 工作温度范围 | - | -55~+110 | °C |

    3. 产品特点和优势


    WL-OCPT的优势在于其高效能和卓越的可靠性:
    - 快速响应:上升时间 (tr) 和下降时间 (tf) 均小于18μs,适合高频开关应用。
    - 高隔离性能:具备5000Vrms的隔离电压能力,确保电隔离的安全性。
    - 兼容性强:支持多种负载电阻和频率响应,适用于广泛的电路设计需求。
    - 环保友好:完全符合RoHS、REACH和Halogen-Free标准,满足现代绿色电子产品的严格要求。

    4. 应用案例和使用建议


    WL-OCPT被广泛用于以下场景:
    - 工业控制:在高压设备之间提供安全隔离。
    - 电源管理:用于开关电源的设计中实现负载隔离。
    - 通信接口:用于RS-485等接口电路的信号传输保护。
    使用建议:
    - 在选择外部元件时,应根据具体应用场景匹配合适的负载电阻,以获得最佳的切换速度。
    - 注意散热管理,避免过高的工作温度影响产品寿命。

    5. 兼容性和支持


    WL-OCPT可与多种主流微控制器和其他集成电路配合使用。Würth Elektronik eiSos GmbH提供详尽的技术支持文档和专业售后服务,确保用户能够顺利集成产品到其设计方案中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热系统,适当降低工作电流。|
    | 输出信号异常 | 确认输入光信号强度及波形。 |

    7. 总结和推荐


    WL-OCPT是一款高性能、高可靠性的光电耦合器,特别适合对隔离要求较高的应用场景。其快速响应时间、高隔离电压以及良好的热稳定性使其成为众多工程师的理想选择。综上所述,我们强烈推荐此款产品用于各种需要电隔离的电子设备中。

140817141410参数

参数
隔离电压 -
输出类型 -
下降时间 -
输入类型 -
最大输出电压 -
电流传输比 -
关闭时间 -
Vce-集电极-发射极饱和电压 -
Vf-正向电压 1.4V
通道数 1
最大输出电流 -
导通时间 -
上升时间 -
通用封装 DIP
安装方式 通孔安装
包装方式 管装

140817141410厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140817141410数据手册

厂牌 PDF简要描述 下载
WURTH 光电晶体管 WURTH 140817141410 140817141410数据手册

140817141410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.312
10+ ¥ 1.8216
100+ ¥ 1.6814
500+ ¥ 1.5693
1000+ ¥ 1.5693
库存: 92
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 18.21
