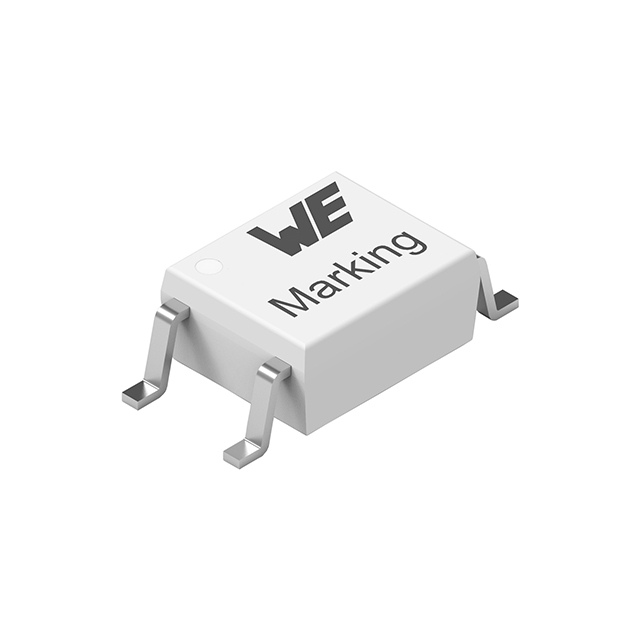

140357145000

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 表面安装, 4针
供应商型号: 2385823
供应商: 海外现货
标准整包数: 50
WURTH 光电晶体管 140357145000

140357145000概述

    WL-OCPT 光电耦合器:技术手册概览

    1. 产品简介


    WL-OCPT光电耦合器(Phototransistor) 是一种专门设计用于通用电子设备的光电耦合器件。这种光耦合器具备优秀的电气特性和可靠的操作稳定性,适用于广泛的应用领域,如通信系统、工业控制、医疗设备和消费电子产品等。由于其高效能和低功耗的特点,WL-OCPT光电耦合器非常适合用于需要高可靠性和高隔离度的应用场景。

    2. 技术参数


    以下是WL-OCPT光电耦合器的技术参数列表:
    - 尺寸(单位:毫米)
    - 长:5.2 ± 0.3
    - 宽:4.4 ± 0.2
    - 高:2.54 typ.

    - 工作条件
    - 输入电流:最大正向电流 \(IF\):60 mA;峰值正向电流 \(I{F \ Peak}\):100 A @ 100 Hz
    - 反向电压:\(V{REV}\):6 V
    - 输入功率耗散:\(PI\):100 mW
    - 输出电压:\(V{CE}\):35 V;\(V{EC}\):7 V
    - 输出电流:\(I{CE.P}\):50 mA
    - 输出功率耗散:\(PO\):150 mW
    - 最大额定温度:存储条件:单个部分 -55 至 +125 °C;原包装 -40 °C 且相对湿度 < 75%
    - 温敏等级(MSL):1
    - 电气特性
    - 正向电压:\(VF\):1.24 - 1.4 V @ \(IF = 10\) mA
    - 反向电流:\(I{REV}\):10 µA @ \(V{REV} = 6\) V
    - 输入电容:\(C{in}\):10 pF @ \(V = 0\) V,\(f = 1\) kHz
    - 电流传输比(CTR):50 - 600 %
    - 饱和电压:\(V{CEsat}\):0.06 - 0.2 V @ \(IF = 20\) mA,\(IC = 1\) mA
    - 上升时间:\(tr\):3 - 18 µs @ \(V{CE} = 2\) V,\(IC = 2\) mA,\(RL = 100\) Ω
    - 下降时间:\(tf\):4 - 18 µs @ \(V{CE} = 2\) V,\(IC = 2\) mA,\(RL = 100\) Ω
    - 截止频率:\(fc\):-3 dB @ 80 kHz
    - 浮动电容:\(C{IO}\):0.4 pF @ \(V = 0\) V,\(f = 1\) MHz
    - 隔离电阻:\(R{ISO}\):1 - 100 TΩ @ DC = 500 V,40% - 60% RH

    3. 产品特点和优势


    WL-OCPT光电耦合器的独特之处在于其卓越的电气性能和可靠的热稳定性。以下是其主要特点和优势:
    - 高可靠性:在广泛的温度范围内,光电耦合器能够保持稳定的电气特性,确保长期运行中的高可靠性。
    - 高隔离度:具有3750 V (RMS) 的隔离电压,保证了电气安全隔离。
    - 宽工作温度范围:-55至+110 °C的工作温度范围使其适用于严苛的工业环境。
    - 高CTR和低饱和电压:提供高效的信号传输效率,同时确保在不同电流下的低损耗。
    - 出色的散热性能:通过优化的热设计和结构,确保在高负载下也能稳定运行。

    4. 应用案例和使用建议


    应用案例:WL-OCPT光电耦合器广泛应用于各种场合,例如电源转换、信号隔离、光电隔离电路、电机控制和汽车电子系统。具体应用场景包括工业自动化控制系统、医疗设备、通信设备和消费电子产品。
    使用建议:
    - 在高温环境中使用时,要特别注意保持良好的散热,以防止温度过高导致性能下降。
    - 使用合适的焊接工艺和回流焊曲线,确保组件的焊接质量和稳定性。
    - 严格遵循清洁和封装工艺要求,避免在清洗过程中对光电耦合器造成损伤。

    5. 兼容性和支持


    WL-OCPT光电耦合器采用标准SOP4封装,易于与各类印刷电路板(PCB)进行集成。Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括详细的安装指南、数据手册和客户定制服务,帮助用户顺利完成产品选型和系统集成。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - Q1: 温度对光电耦合器性能有何影响?
    - A1: 随着温度升高,光电耦合器的CTR会降低,而饱和电压会上升。用户应在选型时考虑温度的影响,选择合适的型号以适应实际应用中的工作温度范围。
    - Q2: 如何提高光电耦合器的可靠性和寿命?
    - A2: 保持良好的散热条件,使用适当的焊接和封装工艺,严格按照规范操作,定期检查并更换老化部件。

    7. 总结和推荐


    综上所述,WL-OCPT光电耦合器凭借其卓越的电气性能、高可靠性和宽泛的工作温度范围,成为广泛应用于各种工业和消费电子系统的理想选择。其紧凑的设计和高性价比使其在众多应用场景中脱颖而出。强烈推荐在需要高效、可靠光电隔离解决方案的项目中使用该产品。

140357145000参数

参数
Vf-正向电压 1.4V
输入类型 -
关闭时间 -
上升时间 -
最大输出电压 -
电流传输比 -
通道数 1
输出类型 -
下降时间 -
隔离电压 -
导通时间 -
Vce-集电极-发射极饱和电压 -
最大输出电流 -
通用封装 SOP
安装方式 贴片安装
包装方式 卷带包装
