140817143200

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 通孔安装, 4针
供应商型号: 2385877
供应商: 海外现货
标准整包数: 50

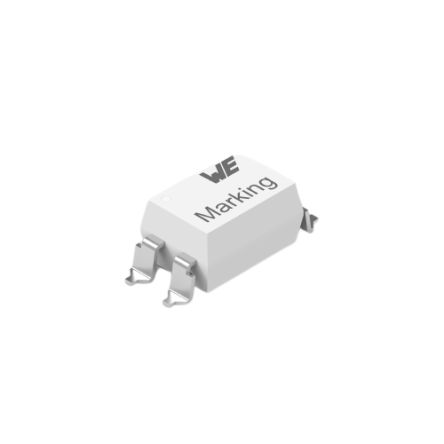

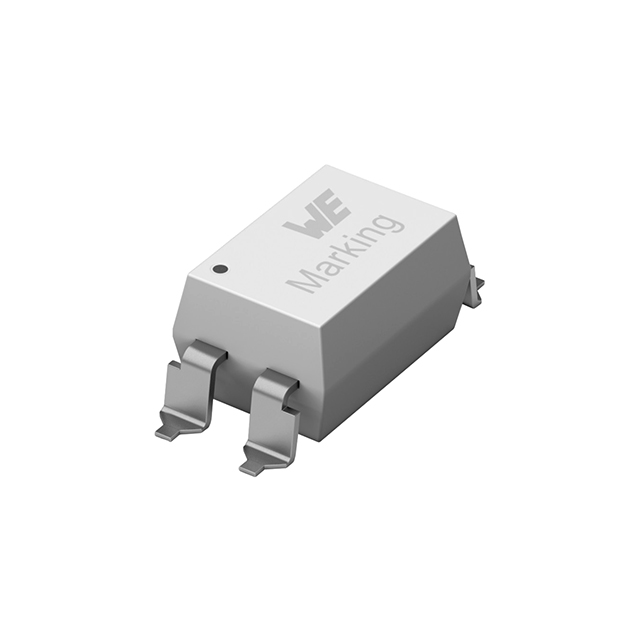

WURTH 光电晶体管 140817143200

140817143200概述


    产品简介


    WL-OCPT是一款光耦合器(Optocoupler),属于光电晶体管(Phototransistor)类型。它被广泛应用于通用电子设备中,通过光信号实现电气隔离。该产品具有高可靠性和安全性,特别适用于需要电气隔离的应用场景。

    技术参数


    - 封装类型:DIP 4,SL型塑料外壳,白色。
    - 输入特性:
    - 正向电流(最大):60 mA
    - 峰值正向电流:1 A(100次脉冲,频率为100 Hz)
    - 输入功率耗散:100 mW
    - 反向电压:6 V
    - 输出特性:
    - 集电极-发射极电压(VCE):35 V
    - 发射极-集电极电压(VEC):7 V
    - 集电极电流(最大):50 mA
    - 输出功率耗散:150 mW
    - 共性参数:
    - 功率耗散(整个组件):200 mW
    - 隔离电压(AC,RH 40~60%):5000 V(RMS)
    - 电气和光学输入特性:
    - 正向电压(VF):1.24~1.4 V(IF = 10 mA)
    - 反向电流(IREV):10 μA(VREV = 6 V)
    - 输入电容(Cin):10 pF(V = 0 V,f = 1 kHz)
    - 电气和光学输出特性:
    - 暗电流(ICEO.Dark):100 nA(VCE = 20 V,IF = 0)
    - 击穿电压(V(BR)CE):35 V(IC = 100 μA,IF = 0)
    - 击穿电压(V(BR)EC):7 V(IE = 100 μA,IF = 0)
    - 电气和光学传输特性:
    - 电流传输比(CTR):130~260%(IF = 5 mA,VCE = 5 V)
    - 饱和电压(VCEsat):0.06~0.2 V(IF = 20 mA,IC = 1 mA)
    - 上升时间(tr):3~18 μs(VCE = 2 V,IC = 2 mA,RL = 100 Ω)
    - 下降时间(tf):4~18 μs(VCE = 2 V,IC = 2 mA,RL = 100 Ω)
    - 截止频率(fc):80 kHz(VCE = 5 V,IC = 2 mA,RL = 1 kΩ)

    产品特点和优势


    - 高可靠性:WL-OCPT通过了RoHS、REACh和VDE认证,确保产品符合欧盟法规和国际标准。
    - 宽工作温度范围:操作温度范围为-55°C至+110°C,存储条件为-55°C至+125°C,确保在极端环境下的稳定工作。
    - 高隔离电压:5000 V(RMS),适用于需要电气隔离的应用。
    - 宽输入电流范围:最大正向电流可达60 mA,适用于多种电路设计需求。
    - 快速响应:上升时间和下降时间分别为3~18 μs和4~18 μs,适合高速应用场合。

    应用案例和使用建议


    WL-OCPT光耦合器可以应用于多种电路中,例如电源转换器、电机控制、工业自动化设备等。使用时需要注意以下几点:
    - 环境温度:由于其工作温度范围较广,适合在各种环境下使用,但在高温条件下,注意散热以避免损坏。
    - 安装位置:确保安装位置有足够的通风空间,避免过热。
    - 应用举例:在电源转换器中作为电气隔离模块,提升系统的安全性和可靠性;在电机控制电路中实现电气隔离,提高抗干扰能力。

    兼容性和支持


    - 兼容性:WL-OCPT可与其他标准DIP 4封装的电子元件兼容,方便集成到现有电路中。
    - 支持和服务:制造商提供技术支持和售后服务,包括安装指导、故障排除等,确保客户能够正确使用并获得最佳性能。

    常见问题与解决方案


    - 问题1:长时间储存后出现焊接不良。
    - 解决方案:确认产品是在12个月内使用,如果超过期限,请联系制造商进行重新测试和处理。
    - 问题2:使用过程中出现信号延迟。
    - 解决方案:检查电路设计是否符合要求,特别是电路板布局是否合理,建议使用低阻抗接地。
    - 问题3:产品性能不稳定。
    - 解决方案:确认使用环境是否符合规格要求,避免过热或过冷的环境。此外,确保焊接工艺符合规范,避免焊接不良导致的信号干扰。

    总结和推荐


    WL-OCPT是一款高性能的光电耦合器,具有广泛的应用范围和卓越的性能。它在电气隔离、电源转换、电机控制等领域表现出色,适用于需要高可靠性和高安全性的应用场合。推荐在关键系统中使用该产品,并根据具体应用场景进行适当的电路设计和布线。

140817143200参数

参数
下降时间 -
最大输出电压 -
隔离电压 -
输出类型 -
电流传输比 -
Vf-正向电压 1.4V
最大输出电流 -
上升时间 -
输入类型 -
通道数 1
导通时间 -
Vce-集电极-发射极饱和电压 -
关闭时间 -
通用封装 DIP
安装方式 通孔安装
包装方式 卷带包装

140817143200厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140817143200数据手册

厂牌 PDF简要描述 下载
WURTH 光电晶体管 WURTH 140817143200 140817143200数据手册

140817143200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.9789
100+ ¥ 1.9196
250+ ¥ 1.4596
500+ ¥ 1.3864
1000+ ¥ 1.3452
库存: 1435
起订量: 150 增量: 0
交货地:
最小起订量为:100
合计: ¥ 191.96
