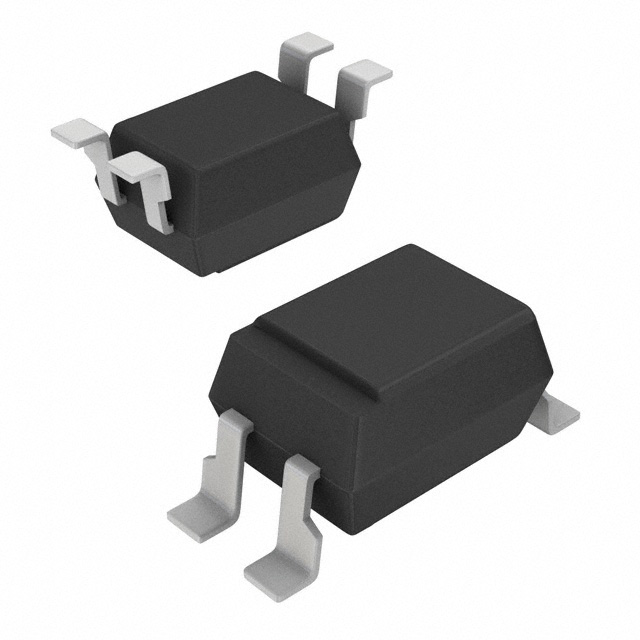

140814243000

产品分类: 光电晶体管
厂牌: WURTH
产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 通孔安装, 4针
供应商型号: 2385847
供应商: 海外现货
标准整包数: 25
WURTH 光电晶体管 140814243000

140814243000概述

    # WL-OCPT 光电耦合器(光敏晶体管)技术手册

    1. 产品简介


    WL-OCPT 是一款由 Würth Elektronik eiSos GmbH & Co. KG 生产的光电耦合器,采用 DIP4 封装形式。其内部结构包括一个红外发射二极管和一个光敏晶体管,可以实现电到光再到电的信号转换。这种器件广泛应用于工业控制、电源管理、通信设备等领域,主要用于信号隔离、提高系统安全性及抗干扰能力。
    主要功能
    - 实现电信号到光信号的转换,并通过光信号完成信号隔离。
    - 输出端采用光敏晶体管设计,提供良好的电流放大功能。
    应用领域
    - 工业自动化控制系统
    - 电源管理系统
    - 通信接口电路
    - 家用电器控制板

    2. 技术参数


    以下是 WL-OCPT 的关键技术规格:
    | 参数名称 | 值 | 单位 |
    |
    | 输入正向电流 (If) | ±60 | mA |
    | 输入峰值正向电流 | ±1 | A |
    | 反向电压 (Vrev) | 6 | V |
    | 集电极-发射极击穿电压 | 80 | V |
    | 发射极-集电极击穿电压 | 7 | V |
    | 工作温度范围 | -55 至 +110 | °C |
    | 存储条件(单件) | -55 至 +125 | °C |
    | 贮存湿度 | <75% | RH |
    | 最大功率耗散 | 200 | mW |
    | 隔离电压 | 5000 | V (RMS)|
    | 封装类型 | DIP4 |

    3. 产品特点和优势


    - 高隔离电压:5000 V (RMS),适合需要高度电气隔离的应用场合。
    - 宽工作温度范围:从-55°C 到 +110°C,适应恶劣环境。
    - 低功耗:最大功率耗散仅为 200 mW,非常适合低功耗设计。
    - 认证齐全:符合 RoHS、REACH、VDE 和 UL 等国际标准,确保产品安全可靠。
    - 稳定性高:适用于高频开关应用,响应时间快。

    4. 应用案例和使用建议


    应用案例
    1. 工业控制电路:用于电机启动保护,防止过载时触发错误信号。
    2. 通信接口电路:隔离 RS-485 或 CAN 总线接口,减少电磁干扰。
    使用建议
    - 在设计时需注意散热问题,避免长时间运行导致过热。
    - 连接电路时要确保接地良好,以降低噪声影响。
    - 若用于高速信号传输,则需优化 PCB 布局,缩短信号路径长度。

    5. 兼容性和支持


    WL-OCPT 与大多数主流 DIP4 插座兼容,易于安装。制造商提供详细的文档和技术支持服务,包括在线资源库和热线电话。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度慢 | 减少负载电阻值 |
    | 输出不稳定 | 检查电路接线是否正确,重新焊接 |
    | 温度过高 | 添加外部散热片或降低工作频率 |

    7. 总结和推荐


    综上所述,WL-OCPT 是一款高性能、高可靠性的光电耦合器,特别适合于需要强隔离性能和高稳定性的应用场景。它不仅具备优异的技术指标,还拥有丰富的认证背书,是一款值得信赖的产品。如果您正在寻找一款兼具成本效益和卓越性能的光电耦合器,那么 WL-OCPT 将是一个理想的选择。
    推荐指数:★★★★☆ (4/5)
    此产品在工业和消费电子领域的广泛应用前景广阔,强烈推荐给相关领域的工程师和技术人员。

140814243000参数

参数
最大输出电流 -
Vf-正向电压 1.4V
上升时间 -
导通时间 -
电流传输比 -
输出类型 -
下降时间 -
最大输出电压 -
输入类型 -
隔离电压 -
关闭时间 -
Vce-集电极-发射极饱和电压 -
通道数 1
通用封装 DIP
安装方式 通孔安装
包装方式 卷带包装
