SFH309 FA-4/5

产品分类: 光电晶体管
厂牌: OSRAM
产品描述: 7μs,8μs 1 7μs,8μs 200mV 插件 通孔安装 3.1mm*3.1mm*5.2mm
供应商型号:
供应商:
标准整包数: 0

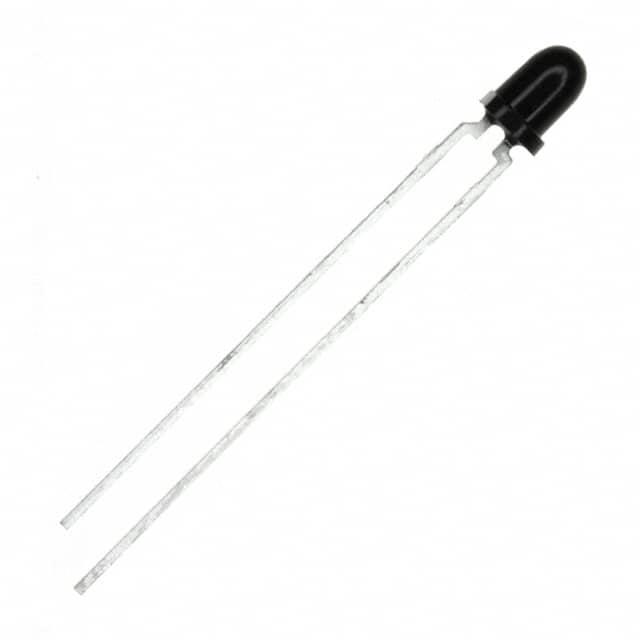

OSRAM 光电晶体管 SFH309 FA-4/5

SFH309 FA-4/5概述

    SFH 309 和 SFH 309 FA 硅 NPN 光电晶体管技术手册

    产品简介


    SFH 309 和 SFH 309 FA 是一款硅基 NPN 型光电晶体管。它们广泛应用于工业电子设备中,用于光断路器、控制和驱动电路等领域。这类光电晶体管具有高灵敏度、高线性度等特点,适用于多种需要光电转换的应用场合。

    技术参数


    - 工作温度范围: -40°C 到 100°C
    - 存储温度范围: -40°C 到 100°C
    - 集电极-发射极电压: 最大值 35V
    - 集电极电流: 最大值 15mA
    - 集电极峰值电流: 最大值 75mA(<10μs)
    - 总耗散功率: 最大值 165mW
    - 热阻抗: 450K/W
    - 最大光谱灵敏度波长: SFH 309: 860nm;SFH 309 FA: 900nm
    - 灵敏光谱范围: SFH 309: 380nm 至 1150nm;SFH 309 FA: 730nm 至 1120nm
    - 反向暗电流: ≤ 50nA
    - 结电容: 5pF
    - 半角: ±12°
    - 分组编号和对应光电流范围:
    - SFH 309: -2 组 400µA 至 800µA
    - SFH 309 FA: -2 组 400µA 至 800µA
    - SFH 309: -3 组 630µA 至 1250µA
    - SFH 309 FA: -3 组 630µA 至 1250µA

    产品特点和优势


    1. 高灵敏度:特别适合低光照条件下的应用。
    2. 高线性度:确保输出信号的准确性和稳定性。
    3. 可分组供货:可根据客户需求提供不同灵敏度等级的产品。

    应用案例和使用建议


    - 光断路器:用于检测和控制设备状态。
    - 工业电子:用于自动控制系统中的传感器。
    - 控制和驱动电路:通过调节光电流实现精确控制。
    使用建议:
    - 在高温环境中使用时需注意散热,避免超过最大工作温度。
    - 考虑到产品的分组供货特性,用户可以根据具体需求选择合适的分组编号以达到最佳性能。

    兼容性和支持


    SFH 309 和 SFH 309 FA 可以与多种标准电气设备接口兼容。OSRAM Opto Semiconductors GmbH 提供了详尽的技术支持文档和售后服务,以确保用户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问题:在高温环境下运行时,光电流不稳定。
    - 解决方案:增加散热措施或降低环境温度。

    2. 问题:暗电流较大,影响精度。
    - 解决方案:选择合适分组编号的产品,确保工作在额定范围内。

    总结和推荐


    SFH 309 和 SFH 309 FA 光电晶体管以其高灵敏度、高线性度和分组供货等特性,在各种工业应用中表现出色。特别适合需要高精度和稳定性的场合。建议用户根据具体应用场景选择合适的分组编号,并采取适当的散热措施,以确保长期稳定运行。

SFH309 FA-4/5参数

参数 值
关闭时间 -
最大输出电压 -
Vf-正向电压 -
下降时间 7μs,8μs
导通时间 -
隔离电压 -
If-正向电流 -
上升时间 7μs,8μs
通道数 1
电流传输比 -
输出类型 -
输入类型 -
最大输出电流 -
Vce-集电极-发射极饱和电压 200mV
长*宽*高 3.1mm*3.1mm*5.2mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

SFH309 FA-4/5厂商介绍

OSRAM GmbH聚焦光学解决方案,产品与技术覆盖传感、照明和可视化,并提供汽车替换灯、汽车养护与设备以及娱乐和工业灯具。其品牌授权计划还覆盖家居照明产品和消费电池解决方案。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 OSRAM 相关型号,如 SFH203FA、CMV4000-3E5M1PP、TSL25721FN、LG L29K-F2J1-24-Z 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

SFH309 FA-4/5数据手册

厂牌 PDF简要描述 下载
OSRAM 光电晶体管 OSRAM SFH309 FA-4/5 SFH309 FA-4/5数据手册
