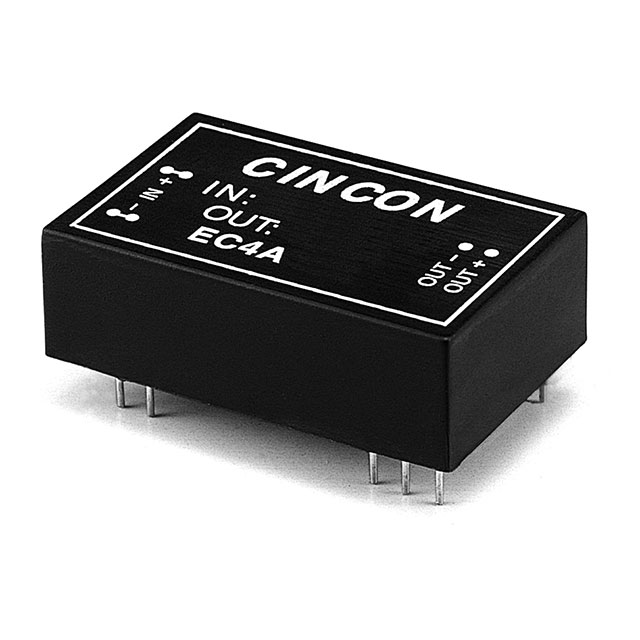

EC4A01HM

产品分类: DC-DC模块
厂牌: CINCON/台湾幸康
产品描述: SCP 100KHz(Min) Convection 77% 6W 1A 5V 1 18V 9V Fixed DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SG-EC4A01HM
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC模块 EC4A01HM

EC4A01HM概述

    # EC4A 系列 DC-DC 转换器技术手册解析

    产品简介


    基本介绍
    EC4A 系列是一款高效能隔离式 DC-DC 转换器,提供从 5W 到 6W 的输出功率。该系列产品适用于多种工业和通信应用,支持宽范围输入电压(9-18V、18-36V、36-72V),并具有 2:1 的输入电压范围。每个型号均可提供单路或多路稳压输出,能够满足不同的电路需求。
    主要功能
    - 输出功率:5-6W
    - 输入电压范围:9-18V、18-36V、36-72V
    - 输出电压选择:5V、12V、15V、±12V、±15V、±5V、3.3V
    - 隔离电压:500VDC(标准型号),3KVDC 或 1.5KVDC(特定型号)
    - 效率高达 84%
    应用领域
    EC4A 系列广泛应用于工业自动化、通信设备、医疗电子及铁路交通等领域。

    技术参数


    以下是 EC4A 系列部分型号的技术规格概览:
    | Model No. | Input Voltage Range | Output Voltage | Output Current (No Load) | Output Current (Full Load) | Efficiency (%) | Capacitor Load Max. |
    ||
    | EC4A01 | 9-18 VDC | 5 VDC | 7.5 mA | 541 mA | 77 | 4700uF |
    | EC4A12 | 18-36 VDC | 12 VDC | 5 mA | 280 mA | 84 | 4700uF |
    | EC4A22 | 36-72 VDC | 12 VDC | 2 mA | 142 mA | 83 | 4700uF |
    其他关键指标
    - 输入滤波:Pi型
    - 工作温度范围:-25°C 至 +71°C
    - 隔离电阻:≥10⁹ 欧姆
    - 短路保护:连续模式
    - 输入过压保护:无详细说明但通常包含此类功能

    产品特点和优势


    独特功能
    1. 高效率:典型效率达到 84%,显著降低功耗。
    2. 宽输入范围:适应不同电源环境,增强系统可靠性。
    3. 连续短路保护:具备智能保护机制,延长使用寿命。
    4. 隔离设计:确保电路上下隔离,避免干扰。
    市场竞争力
    - 体积小巧(DIP 封装尺寸为 1.25×0.80×0.40 英寸)。
    - 高性价比,适合大批量生产场景。
    - 满足严格的 UL60950-1 认证要求,保障安全合规。

    应用案例和使用建议


    应用案例
    1. 工业控制设备:用于需要隔离供电的小型传感器节点。
    2. 通信设备:作为交换机或路由器中的辅助电源模块。
    3. 轨道交通:满足车载电子设备对稳定供电的需求。
    使用建议
    - 根据实际负载电流选择合适的型号以保证最佳效率。
    - 在低温环境下使用时注意散热问题;高温环境下需遵循降额曲线操作。

    兼容性和支持


    兼容性
    EC4A 系列支持多种输入电压等级,与市面上主流接口标准兼容良好。对于特殊需求如更高绝缘强度,则可通过后缀标识选购相应版本。
    支持服务
    制造商提供详尽的技术文档下载链接及在线技术支持热线,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合规格 |
    | 温度过高 | 改善通风条件或调整负载 |
    | 设备无法启动 | 检测输入连接是否正确 |

    总结和推荐


    综合评估
    EC4A 系列以其卓越的性能、紧凑的设计和广泛的应用前景脱颖而出。它不仅满足了大多数常规应用场景的需求,还通过其高效率和可靠的安全特性赢得了用户的信赖。
    推荐意见
    我们强烈推荐 EC4A 系列用于需要高效率、强抗干扰能力且空间有限的设计项目中。无论是在工业还是消费级市场,这一系列都能为您提供理想的选择。

EC4A01HM参数

参数
输出电压 5V
类型 -
输入电压最大值 18V
最大容性负载 -
输入电压最小值 9V
特性 SCP
输出电压组数 1
转换效率 77%
输出电流最大值 1A
输出总功率 6W
开关频率 100KHz(Min)
散热方式 Convection
输出方式 Fixed
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
