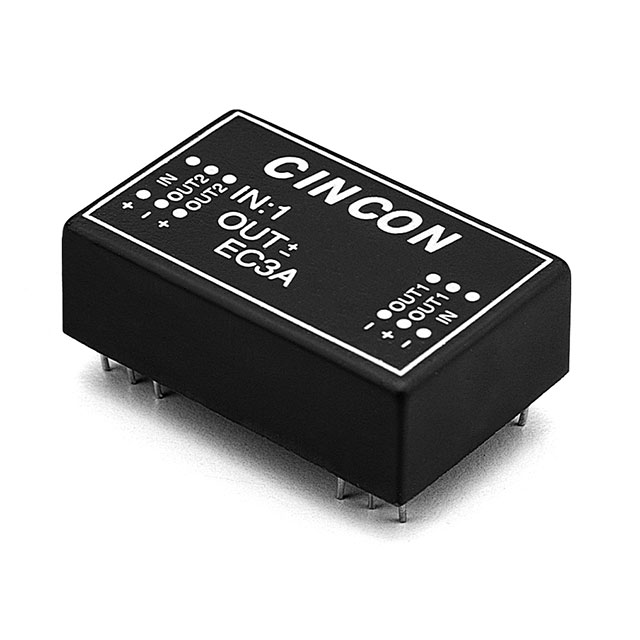

EC3A23HM

产品分类: DC-DC模块
厂牌: CINCON/台湾幸康
产品描述: SCP 100KHz(Min) Convection 82% 3W 200mA 15V 1 36V 18V Fixed DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: 418-EC3A23HM
供应商: Mouser
标准整包数: 1
CINCON/台湾幸康 DC-DC模块 EC3A23HM

EC3A23HM概述

    EC3A系列 3瓦特2:1输入范围DC-DC转换器技术手册

    产品简介


    EC3A系列是3瓦特的隔离输出DC-DC转换器,适用于广泛的电源应用。其主要功能包括高效能、宽输入电压范围、受保护的输出等。EC3A系列可广泛应用于工业自动化、通信系统、医疗设备等领域。

    技术参数


    - 输入电压范围:5V(4.5-6V)、12V(9-18V)、24V(18-36V)、48V(36-72V)
    - 效率:最高可达82%
    - 隔离电压:最小500VDC(标准型号),3KVDC(非导电黑色塑料型号)
    - 输入浪涌电压:最大100Vdc(取决于输入电压)
    - 输出精度:最大±2.0%
    - 温度系数:最大±0.05%/℃
    - 纹波与噪声:3.3V/5V最大100mV峰峰值,12V/15V最大1%峰峰值
    - 开关频率:最低100KHz
    - 工作环境温度范围:-25℃至+71℃
    - 存储温度范围:-40℃至+100℃
    - 湿度:最大95%RH(非凝结)

    产品特点和优势


    - 高效率:高达82%的转换效率,使得能量损耗降至最低。
    - 宽输入范围:2:1的输入电压范围确保在不同供电条件下稳定运行。
    - 受保护的输出:具有连续短路保护功能,增加了可靠性。
    - 隔离电压高:提供更高水平的电气隔离,适合需要安全隔离的应用。
    - 温度稳定性好:±0.05%/℃的最大温度系数保证了在不同环境温度下的稳定表现。

    应用案例和使用建议


    EC3A系列DC-DC转换器广泛应用于工业自动化、通信系统及医疗设备中。例如,在自动化控制设备中,它们可用于将来自不同电源系统的电压转换为所需的直流电压。在通信设备中,它们可以确保电源的稳定性和可靠性。
    使用建议:
    - 确保输入电压在规定的范围内,避免电压过低或过高导致损坏。
    - 在高湿度环境中使用时,需特别注意防潮措施,确保长期稳定运行。
    - 为达到最佳效率和稳定性,建议保持负载在其额定值的60%-100%之间。

    兼容性和支持


    EC3A系列兼容多种封装形式,包括DIP和SMD封装。根据不同的应用需求,可以选择合适的封装形式。制造商提供了详尽的技术支持和售后服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:设备在某些情况下无法正常启动。
    - 解决方案:检查输入电压是否在规定范围内,确认接线无误。
    2. 问题:输出电压不稳定。
    - 解决方案:确认负载电流不超过额定值,检查是否有干扰信号影响输出。
    3. 问题:设备过热。
    - 解决方案:检查散热条件,确保设备周围有足够的通风空间。

    总结和推荐


    EC3A系列DC-DC转换器凭借其高效率、宽输入范围和优异的稳定性,在众多应用中表现出色。其独特的设计和可靠的功能使其在市场上具有很强的竞争力。强烈推荐在需要高效率和高稳定性的场合使用此系列产品。

EC3A23HM参数

参数
输出总功率 3W
最大容性负载 -
类型 -
输出电压 15V
转换效率 82%
输出方式 Fixed
散热方式 Convection
输出电流最大值 200mA
开关频率 100KHz(Min)
特性 SCP
输入电压最小值 18V
输出电压组数 1
输入电压最大值 36V
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
