EC3AW05

产品分类: DC-DC模块
厂牌: CINCON/台湾幸康
产品描述: SCP 100KHz(Min) 3W 125mA,125mA 12V 36V 9V Fixed DIP,PDIP 通孔安装
供应商型号: 418-EC3AW05
供应商: Mouser
标准整包数: 1

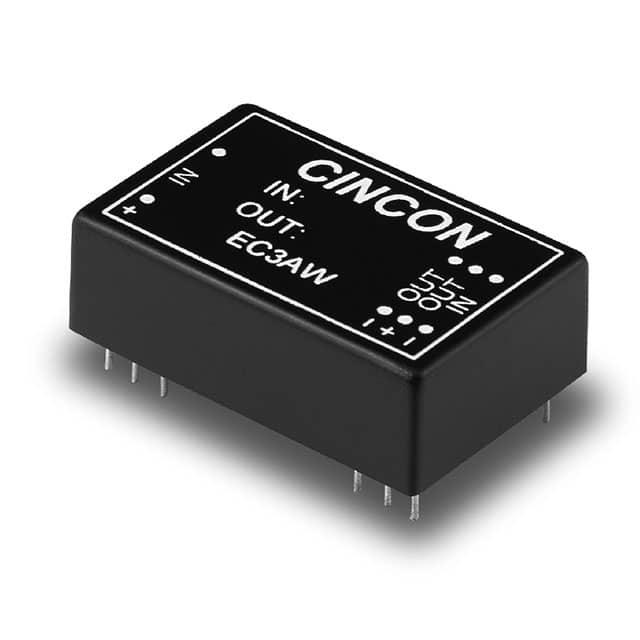

CINCON/台湾幸康 DC-DC模块 EC3AW05

EC3AW05概述

    EC3AW系列 DC-DC转换器技术手册

    产品简介


    EC3AW系列DC-DC转换器是一种高效能、隔离型输出的电源模块,适用于广泛的应用领域。该系列产品具有多种电压输出选择,涵盖了从±5V到±15V的各种需求,并且能够提供高达3W的输出功率。EC3AW系列采用DIP-24和SMD封装方式,不仅便于安装,而且具有较高的效率和良好的稳定性。

    技术参数


    | 参数名称 | 规格 |

    | 输入电压范围 | 9-36V(标准型号),18-72V(后缀"H"型号) |
    | 输出电压范围 | 单输出:5V,12V,15V,3.3V;双输出:±5V,±12V,±15V |
    | 输出电流 | 最大输出电流为600mA(单输出5V) |
    | 转换效率 | 最高可达77% |
    | 隔离电压 | 最小500VDC(标准型号),最大3K VDC(后缀"H"型号) |
    | 温度系数 | ±0.05%/℃ |
    | 纹波与噪声 | 单/双输出分别为100mV pk-pk和1% pk-pk |
    | 工作温度范围 | -25℃至+71℃ |
    | 储存温度范围 | -40℃至+100℃ |

    产品特点和优势


    1. 隔离输出:所有型号均提供隔离型输出,确保电路间的电气隔离,提高系统的可靠性。
    2. 高效率:最高转换效率达到77%,有助于降低功耗,提高系统整体性能。
    3. 宽输入电压范围:4:1的输入电压范围使得该产品能够在广泛的电源条件下稳定工作。
    4. 短路保护:连续短路保护功能确保了在异常情况下的安全运行。
    5. 封装多样:支持DIP-24和SMD封装,便于各种应用场合的选择。

    应用案例和使用建议


    EC3AW系列广泛应用于通信设备、工业自动化、医疗设备等领域。例如,在通信基站中,该转换器可以将基站的主电源(通常为48V直流)转换成设备所需的多种低压电源。在实际应用中,建议考虑以下几点:
    1. 散热设计:由于EC3AW系列的工作温度范围为-25℃至+71℃,在高温环境下需要做好散热措施,确保长时间稳定运行。
    2. 兼容性测试:在实际项目中,要对系统进行兼容性测试,确保各个模块之间的相互匹配。
    3. 输入滤波器:由于Pi型输入滤波器的存在,确保输入端的电压稳定是十分必要的,可使用外部滤波器以增强稳定性。

    兼容性和支持


    EC3AW系列具有较高的兼容性,能够与其他电子元器件良好配合使用。厂商提供了详细的技术支持文档和在线咨询服务,对于初学者和高级用户都有很好的帮助。此外,产品还支持SMD封装,方便表面贴装技术的集成应用。

    常见问题与解决方案


    1. 纹波噪声过大:检查输入电压和负载是否稳定,确认使用合适的外部滤波器。
    2. 过热保护启动:确认散热措施是否到位,是否超出最大工作温度限制。
    3. 输出电压不稳定:检查输入电压是否处于允许范围内,确认输出负载是否符合要求。

    总结和推荐


    EC3AW系列DC-DC转换器凭借其高效的能量转换能力、宽泛的输入电压范围以及良好的温度适应性,在众多应用中表现出色。无论是通信设备还是工业自动化设备,都能找到合适的应用场合。强烈推荐在相关应用中选用EC3AW系列转换器,它不仅能提高系统的可靠性,还能显著降低整体能耗。

EC3AW05参数

参数
散热方式 -
转换效率 -
开关频率 100KHz(Min)
最大容性负载 -
输出电压 12V
输入电压最大值 36V
输出电压组数 -
特性 SCP
输出总功率 3W
输入电压最小值 9V
类型 -
输出电流最大值 125mA,125mA
输出方式 Fixed
通用封装 DIP,PDIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

EC3AW05数据手册

厂牌 PDF简要描述 下载
