首页  >  产品百科  >  EC3SA-12D12N

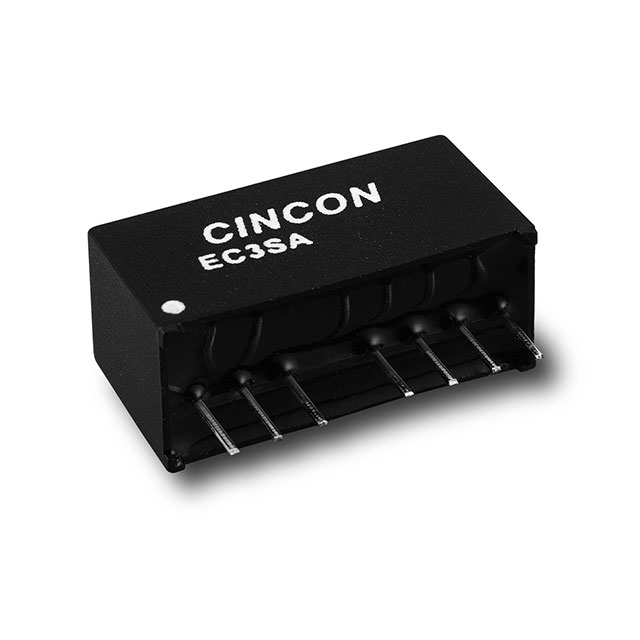

EC3SA-12D12N

产品分类: DC-DC模块
厂牌: CINCON/台湾幸康
产品描述: Remote On/Off,SCP Convection 83% 125mA,125mA 12V 2 18V 9V(DC) SIP-8 通孔安装 21.8mm*9.2mm*11.1mm
供应商型号: 418-EC3SA-12D12N
供应商: Mouser
标准整包数: 1
CINCON/台湾幸康 DC-DC模块 EC3SA-12D12N

EC3SA-12D12N概述

    EC3SA 系列:3W 隔离式 DC-DC 转换器

    产品简介


    EC3SA系列是适用于多种电子应用的高性能DC-DC转换器。它具备高效率、宽输入范围、紧凑封装和短路保护等特点,广泛应用于通信、工业控制、医疗设备及仪器仪表等领域。

    技术参数


    以下是EC3SA系列的主要技术规格:
    - 输出功率:3W
    - 输入电压范围:5V(4.5-9V)、12V(9-18V)、24V(18-36V)、48V(36-75V)
    - 输出电压:3.3V、5V、12V、15V、±5V、±12V、±15V
    - 最大输出电流:3.3V@700mA,5V@600mA,12V@250mA,15V@200mA,±5V@300mA,±12V@125mA,±15V@100mA
    - 效率:最高可达86%
    - 隔离电压:1500VDC
    - 隔离电阻:最小109Ω
    - 隔离电容:典型值500pF
    - 开关频率:最低100kHz
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 湿度:最大95%,非凝结
    - 封装尺寸:0.86×0.36×0.44英寸(21.8×9.2×11.1mm)

    产品特点和优势


    - 高效率:EC3SA系列转换器的效率最高可达86%,能够有效减少能源损耗。
    - 宽输入范围:提供2:1的输入电压范围,适用于多种供电环境。
    - 紧凑设计:采用SIP-8封装,体积小,易于集成到各类电路板中。
    - 短路和过压保护:具备持续短路保护和欠压保护功能,确保设备稳定运行。
    - 远程控制:可通过远程控制实现启停功能,提高操作便捷性。
    - 安全认证:符合IEC/EN/UL 62368-1标准,确保安全使用。

    应用案例和使用建议


    EC3SA系列DC-DC转换器常用于通信设备、工业控制系统及医疗设备中。例如,在一个典型的工业控制应用中,EC3SA系列可以将不同输入电压转化为所需的输出电压,为负载设备供电。使用时,需要注意以下几点:
    - 在高低温环境下使用时,需进行适当的散热设计,以保证设备正常运行。
    - 远程控制功能可以通过GPIO接口连接微控制器,实现远程启停。

    兼容性和支持


    EC3SA系列DC-DC转换器具有广泛的兼容性,可以与其他电子元器件或设备无缝对接。厂商提供了详细的用户手册和技术支持,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 设备启动缓慢:检查输入电压是否稳定,确认启动时间通常在1ms内。
    2. 输出电压不稳定:检查输入电压是否在规定范围内,确认电压精度在±1.5%以内。
    3. 设备过热:检查设备周围是否有足够的通风空间,必要时可增加散热片或风扇。

    总结和推荐


    EC3SA系列DC-DC转换器凭借其高效率、宽输入范围、紧凑封装和可靠的安全性能,成为工业控制、通信设备及医疗设备的理想选择。推荐使用EC3SA系列转换器,特别是需要高效率和宽输入范围的应用场合。

EC3SA-12D12N参数

参数
类型 -
输出总功率 -
输出方式 -
输出电压 12V
转换效率 83%
输出电流最大值 125mA,125mA
输出电压组数 2
最大容性负载 -
特性 Remote On/Off,SCP
开关频率 -
输入电压最小值 9V(DC)
散热方式 Convection
输入电压最大值 18V
长*宽*高 21.8mm*9.2mm*11.1mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC3SA-12D12N数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC模块 CINCON/台湾幸康 EC3SA-12D12N EC3SA-12D12N数据手册

EC3SA-12D12N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.927 ¥ 126.1332
5+ $ 13.849 ¥ 117.0241
10+ $ 13.392 ¥ 113.1624
25+ $ 12.5064 ¥ 105.6791
50+ $ 12.1284 ¥ 102.485
100+ $ 11.5128 ¥ 97.2832
250+ $ 10.962 ¥ 92.6289
500+ $ 10.815 ¥ 91.3868
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 126.13
直接购买
加入购物车
