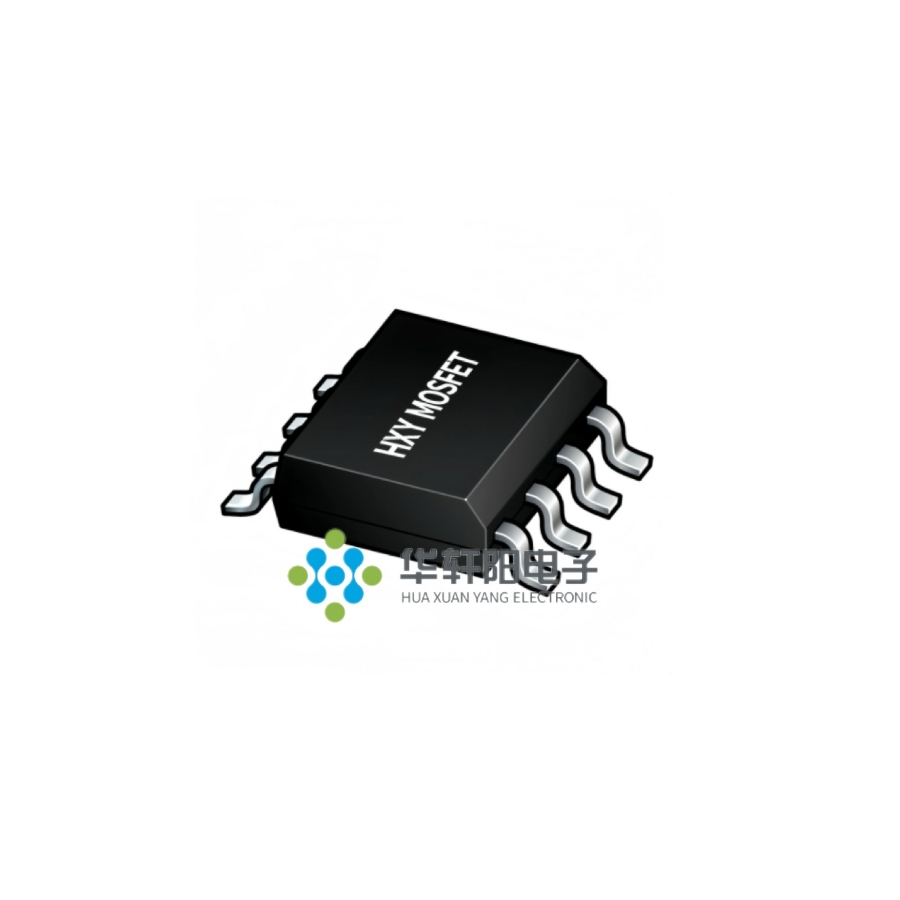

HCOS4426SR

产品分类: 栅极电源驱动器
产品描述:
供应商型号: HCOS4426SR SOP-8
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 栅极电源驱动器 HCOS4426SR

HCOS4426SR概述


    产品简介


    HCOS4426SR 超高速功率开关驱动器 是一款专为高频电源转换和其他相关应用设计的高性能电子元器件。这款驱动器主要适用于开关电源、脉冲变压器驱动、电机控制、D 类放大器等应用场景。它具备双通道设计,每个通道均可提供高达2A的峰值电流输出,确保了在各种复杂应用环境下的稳定性和可靠性。

    技术参数


    - 工作电压范围: 4.5V 至 25V
    - 最大输入负压: -5V
    - 输出峰值电流: 2A
    - 传播延时: 40ns
    - 上升/下降时间: 30ns
    - 开通/关断延时: 70ns/70ns
    - 环境温度范围: -40°C 至 125°C
    - 最大电源电流: 1mA (逻辑高或低)
    - 输入逻辑保护: -10V
    - 锁定保护: 可承受高达0.5A的反向电流

    产品特点和优势


    1. 高电流输出: 每个通道提供高达2A的峰值电流输出,适合高频和高功率应用。
    2. 强抗噪声能力: 支持高达-10V的输入逻辑保护和在500mA反向电流下的稳定性。
    3. 超高速响应: 40ns的传播延时和30ns的上升/下降时间,满足高频应用需求。
    4. 高可靠性: 符合RoHS标准,提供良好的电磁兼容性和高抗ESD能力。
    5. 集成设计: 单芯片集成两路驱动,简化了电路设计。

    应用案例和使用建议


    应用场景:
    - 开关电源: 作为主控IC的功率驱动级,驱动MOSFET的栅极。
    - 电机控制: 控制MOSFET或IGBT的开关。
    - D 类放大器: 用于大电流低侧驱动。
    - 脉冲发生器: 产生精确的开关信号。
    使用建议:
    1. 电源稳定性: 在设计时选择适当的电容来稳定VCC电压,并考虑到电容的ESR/ESL值。
    2. 布局优化: 确保输出端口靠近MOSFET的栅极,使用低ESR/ESL电容来减少VDD引脚的峰值电流。
    3. 接地和屏蔽: 使用单点接地方法以减少噪声耦合,确保输入信号不受干扰。

    兼容性和支持


    - 兼容性: 适用于多种高频电源和电机控制系统,且与标准SOIC8/DFN8封装兼容。
    - 支持: 厂商提供详细的技术支持和售后服务,包括电路设计咨询和现场调试支持。

    常见问题与解决方案


    1. Q: 什么情况下会导致芯片损坏?
    - A: 超过最高额定电压(25V),超出工作温度范围,或超过最大输入电流(0.5A反向电流)。

    2. Q: 如何提高输出波形的平整性?
    - A: 适当增加输出端的附加电阻,使输出波形更加平稳。

    3. Q: 如何提高电源稳定性?
    - A: 使用高容值电解电容和低ESR/ESL陶瓷电容,确保电容靠近VCC和GND。

    总结和推荐


    HCOS4426SR 超高速功率开关驱动器凭借其高电流输出能力和快速响应特性,在高频电源转换和其他大电流应用中表现出色。其优异的抗噪声能力和可靠的结构设计使其成为理想的选择。强烈推荐在高频电源转换和电机控制系统中使用此产品,特别是在需要高电流驱动的应用场合。

HCOS4426SR参数

参数
栅极类型 -
最大传播延迟时间 -
驱动配置 -
逻辑电压 - VIL,VIH -
电流 - 峰值输出(灌入,拉出) -
最大高压侧电压-自举 -
最小工作供电电压 -
最大工作供电电压 -
下降时间 -
通道类型 -
上升时间 -
驱动数量 -
输入类型 -

HCOS4426SR厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HCOS4426SR数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 栅极电源驱动器 HXY MOSFET/深圳华轩阳电子 HCOS4426SR HCOS4426SR数据手册

HCOS4426SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.3615
9000+ ¥ 1.3388
15000+ ¥ 1.3048
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4084.5
