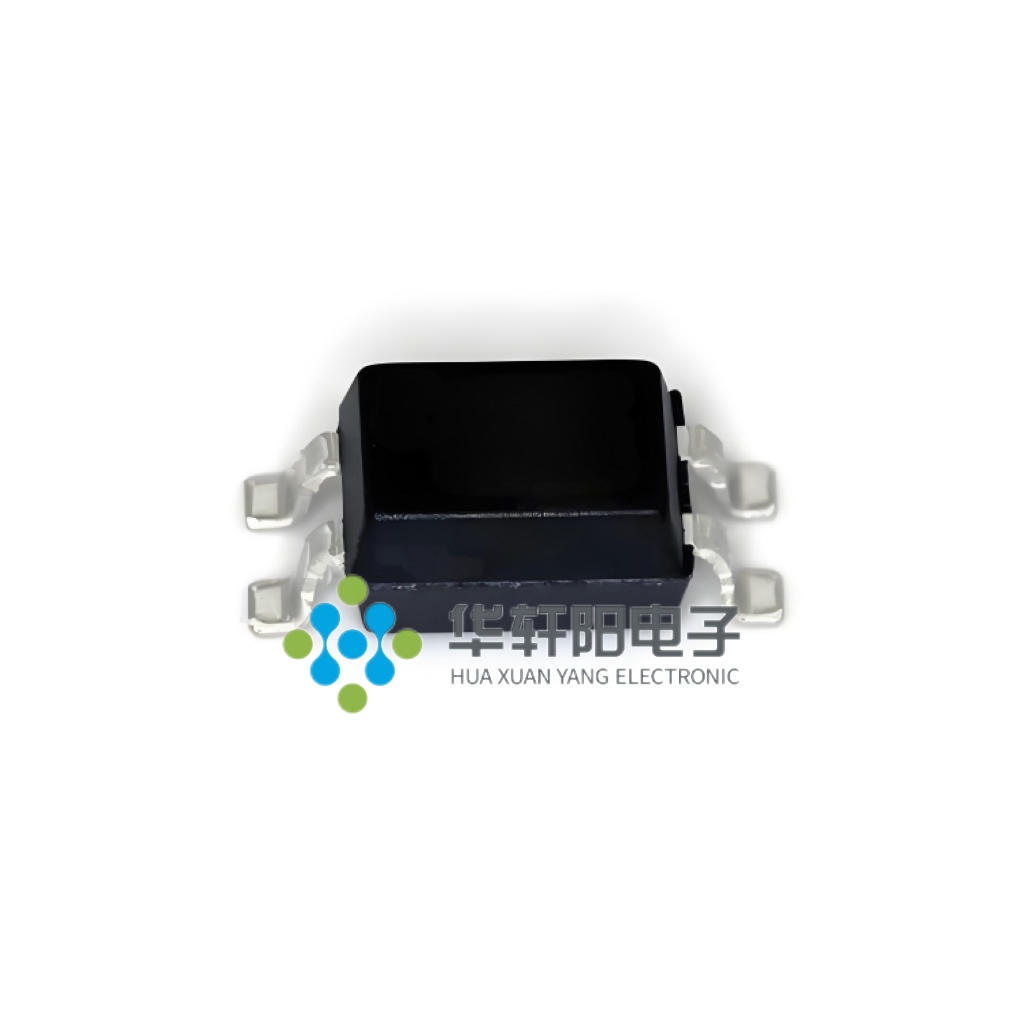

HTLP785GB-S

产品分类: 光电晶体管
产品描述:
供应商型号: HTLP785GB-S SMD-4
供应商: 国内现货
标准整包数: 2000

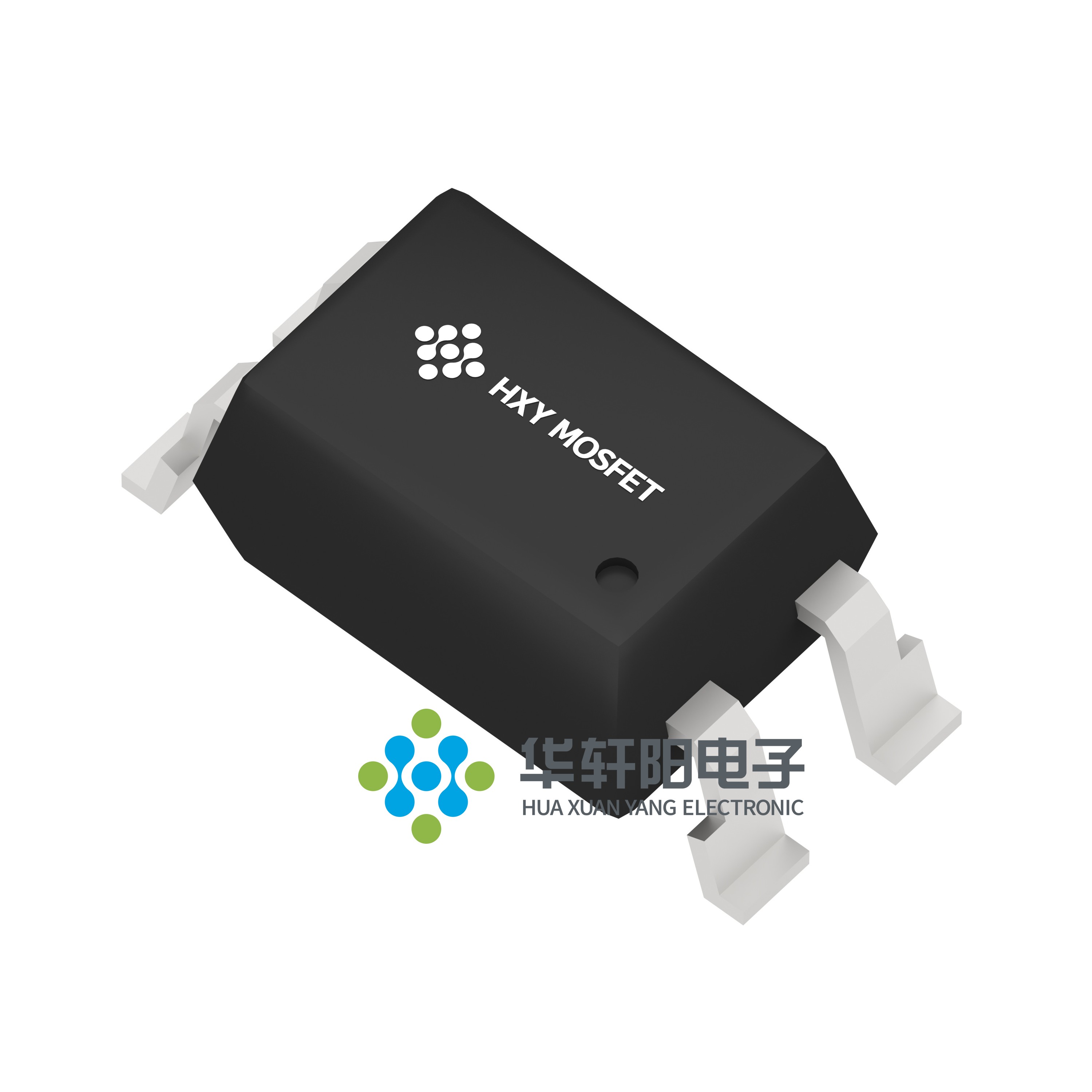

HXY MOSFET/深圳华轩阳电子 光电晶体管 HTLP785GB-S

HTLP785GB-S概述

    # HTLP785 光电耦合器技术手册

    产品简介


    HTLP785 是一款可控制的光电耦合器件,能够实现电路之间的信号传输,同时将前端与负载完全隔离。其设计目的在于提高系统的安全性,减少电路间的干扰,并简化电路设计。HTLP785 采用四引脚封装,提供 DIP 和 SMD 两种形式,广泛应用于各类电子产品中。

    技术参数


    - 输入参数
    - 正向电流 IF:50 mA
    - 反向电压 VR:6 V
    - 功耗 P:70 mW
    - 结温 Tj:125 °C
    - 输出参数
    - 集电极功耗 PC:150 mW
    - 集电极电流 IC:50 mA
    - 集电极-发射极电压 VCEO:80 V
    - 发射极-集电极电压 VECO:7 V
    - 结温 Tj:125 °C
    - 总功耗 Ptot:200 mW
    - 隔离电压 Viso:5000 Vrms
    - 工作温度 Topr:0~+70 °C
    - 储存温度 Tstg:-55~+125 °C
    - 焊接温度 Tsol:260 °C
    - 隔离特性
    - 隔离电压 Viso:5000 Vrms
    - 隔离电阻 RISO:1×10^12 Ω
    - 传输特性
    - 电流转换比 CTR:50~600% (IF = 5mA, VCE = 5V)
    - 隔离电阻 RISO:1×10^12 Ω
    - 隔离电容 Cf:0.6~1.0 pF
    - 开关特性
    - 上升时间 Tr:2 μs
    - 下降时间 Tf:3 μs
    - 开启时间 Ton:3 μs
    - 关断时间 Toff:3 μs

    产品特点和优势


    HTLP785 的主要特点是其高电流转换比(CTR),范围为 50% 至 600%,能够在不同条件下稳定工作。它具有高隔离电压(5000 Vrms)和高耐压能力(BVCEO ≥ 80 V),保证了信号传输的安全性和可靠性。此外,它还具备低功耗和宽工作温度范围(0~+70 °C),适用于多种严苛的工作环境。这些特点使其成为工业控制、测量仪器、办公设备及家用电器中的理想选择。

    应用案例和使用建议


    HTLP785 广泛应用于以下场景:
    - 开关电源:利用其高隔离特性提高系统的安全性和稳定性。
    - 智能电表:保障信号传输的准确性,减少外界干扰。
    - 工业控制:提高系统抗干扰能力和安全性。
    - 办公设备:如复印机等,确保信号传输的高效性。
    - 家用电器:如空调、风扇、热水器等,确保产品的可靠性和安全性。
    使用建议
    - 在应用中需确保输入和输出信号的电流和电压不超过其额定值。
    - 尽量避免长时间超过额定温度使用,以确保长期稳定运行。
    - 在具体应用中,建议根据设备的工作环境选择合适的安装方式(DIP 或 SMD)。

    兼容性和支持


    HTLP785 可以与其他标准的电子元器件无缝集成,适用于各种 PCB 设计。制造商提供了详尽的技术支持和售后服务,包括详细的使用手册和技术咨询。

    常见问题与解决方案


    - 问题:HTLP785 工作时发热严重,如何解决?
    - 解决办法:检查工作环境温度,确保其不超过额定值(0~+70 °C)。如果环境温度过高,可考虑增加散热措施。

    - 问题:工作时发现隔离电压不足,如何处理?
    - 解决办法:确认连接和线路布局无误,确保隔离电压达到 5000 Vrms。

    总结和推荐


    综上所述,HTLP785 光电耦合器以其高电流转换比、高隔离电压和低功耗等特点,在多个应用领域表现出色。它的设计兼顾了可靠性与稳定性,非常适合作为关键部件在工业控制、智能设备和家用电器中使用。因此,强烈推荐使用 HTLP785 光电耦合器来提升电子设备的整体性能。

HTLP785GB-S参数

参数
Vce-集电极-发射极饱和电压 -
下降时间 -
上升时间 -
电流传输比 -
导通时间 -
最大输出电流 -
Vf-正向电压 -
通道数 -
输入类型 -
输出类型 -
关闭时间 -
最大输出电压 -
隔离电压 -

HTLP785GB-S厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HTLP785GB-S数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 光电晶体管 HXY MOSFET/深圳华轩阳电子 HTLP785GB-S HTLP785GB-S数据手册

HTLP785GB-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.229
6000+ ¥ 0.2251
10000+ ¥ 0.2194
库存: 300000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 458
