KPS-3227SP1C

产品分类: 光电晶体管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 环境光传感器, 3.2 x 2.7 x 1.1mm
供应商型号: AV-A-KINKPS3227SP1C
供应商: Avnet
标准整包数: 2000

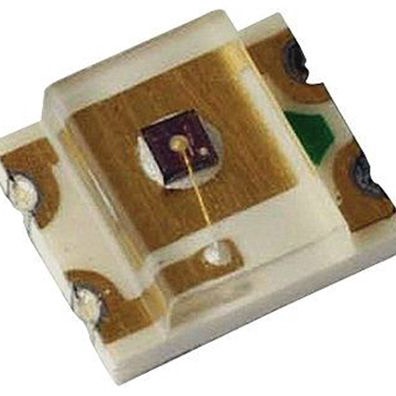

KINGBRIGHT ELECTRONIC/台湾今台电子 光电晶体管 KPS-3227SP1C

KPS-3227SP1C概述

    # KPS-3227SP1C NPN硅光电晶体管技术手册解读

    产品简介


    基本介绍
    KPS-3227SP1C是一款NPN硅光电晶体管,主要用于显示器背光控制的节能应用,且对可见光谱范围敏感。该产品主要应用于移动电话、PDA(个人数字助理)、笔记本电脑和摄像机等多种便携式电子设备中,用于检测环境光并调节显示亮度。

    技术参数


    绝对最大额定值
    - 集电极-发射极电压:Vceo 为 60 V (Iceo = 100 μA)
    - 发射极-集电极电压:Veco 为 4 V (Ieco = 100 μA)
    - 工作温度:Topr 为 -40°C 至 +85°C
    - 存储温度:Tstg 为 -40°C 至 +85°C
    光电特性
    - 暗电流:ID 为 10 至 100 nA (VCE = 5V, EV = 0Lx)
    - 光电流(1):IPH1 为 6 至 - μA (VCE = 5V, Ev = 100 Lx)
    - 光电流(2):IPH2 为 130 至 - μA (VCE = 5V, Ev = 1000 Lx)
    - 半灵敏度角度:2θ1/2 为 120°
    - 峰值灵敏度波长:λp 为 580 nm
    - 饱和输出电压:Vo 为 4.5 至 4.7 V (VCC = 5V, EV = 1000Lx, RL = 75KΩ)
    - 谱带范围:λ 为 390 至 950 nm
    - 光电流(3):IPH3 为 - 950 μA (VCE = 5V, Ev = 1000 Lx)
    - 光电流(4):IPH4 为 - 420 μA (VCE = 5V, Ev = 1000 Lx)

    产品特点和优势


    KPS-3227SP1C具有多项优势:
    - 符合无铅封装标准,符合RoHS规定;
    - 适应人眼响应曲线,能够有效控制显示亮度;
    - 宽半灵敏度角度(120°),确保广泛的应用范围;
    - 潮湿敏感等级为3,保证一定的湿度条件下的稳定性。

    应用案例和使用建议


    KPS-3227SP1C主要应用于以下场景:
    - 移动电话、PDA和笔记本电脑等便携式电子设备中的环境光检测;
    - 摄像机的光强度控制。
    使用建议:
    - 确保安装时避免应力作用;
    - 使用再流焊接工艺,避免其他焊接方法造成的产品损坏;
    - 避免长时间高电流驱动和超出推荐的工作温度范围。

    兼容性和支持


    KPS-3227SP1C兼容大多数现代便携式电子设备,适用于多种LED焊接工艺。Kingbright提供全面的技术支持和文档资料,确保客户在生产和应用中获得充分的支持。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:产品在高温环境下出现过早失效
    - 解决方案:确保产品运行在推荐的工作温度范围内,避免长时间的高电流驱动。
    2. 问题:输出电压饱和
    - 解决方案:选择合适的负载电阻(RL),以确保输出电压不超过饱和电压限制(Vout(max) = lout(max.) × RL ≤ Vout(saturation) = Vcc-0.3V)。

    总结和推荐



    总结


    KPS-3227SP1C作为一款NPN硅光电晶体管,具有宽泛的工作温度范围、优异的光电特性和良好的兼容性,特别适合于移动设备的显示背光控制。它的半灵敏度角度宽广,使其适用于多种不同的应用场景。
    推荐
    鉴于KPS-3227SP1C的诸多优点和广泛的适用性,我们强烈推荐将其应用于需要精确光检测和控制的场合。通过合理的使用和维护,这款光电晶体管可以显著提高设备的能效和用户体验。

KPS-3227SP1C参数

参数
下降时间 -
Vce-集电极-发射极饱和电压 4V
关闭时间 -
输入类型 -
隔离电压 -
输出类型 -
通道数 1
最大输出电压 -
导通时间 -
上升时间 -
电流传输比 -
Vf-正向电压 -
最大输出电流 -
长*宽*高 2mm*2.7mm*1.1mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售

KPS-3227SP1C数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光电晶体管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPS-3227SP1C KPS-3227SP1C数据手册

KPS-3227SP1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2471 ¥ 2.1868
6000+ $ 0.2449 ¥ 2.1673
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4373.6
