ZH6350BEC

产品分类: 电机驱动模块
产品描述: 集成降压模块的三相 PN 半桥预驱,集成降压模块的三相 PN 半桥预驱
供应商型号: ZH6350BEC SOP16/QFN16
供应商: 国内现货
标准整包数: 4000

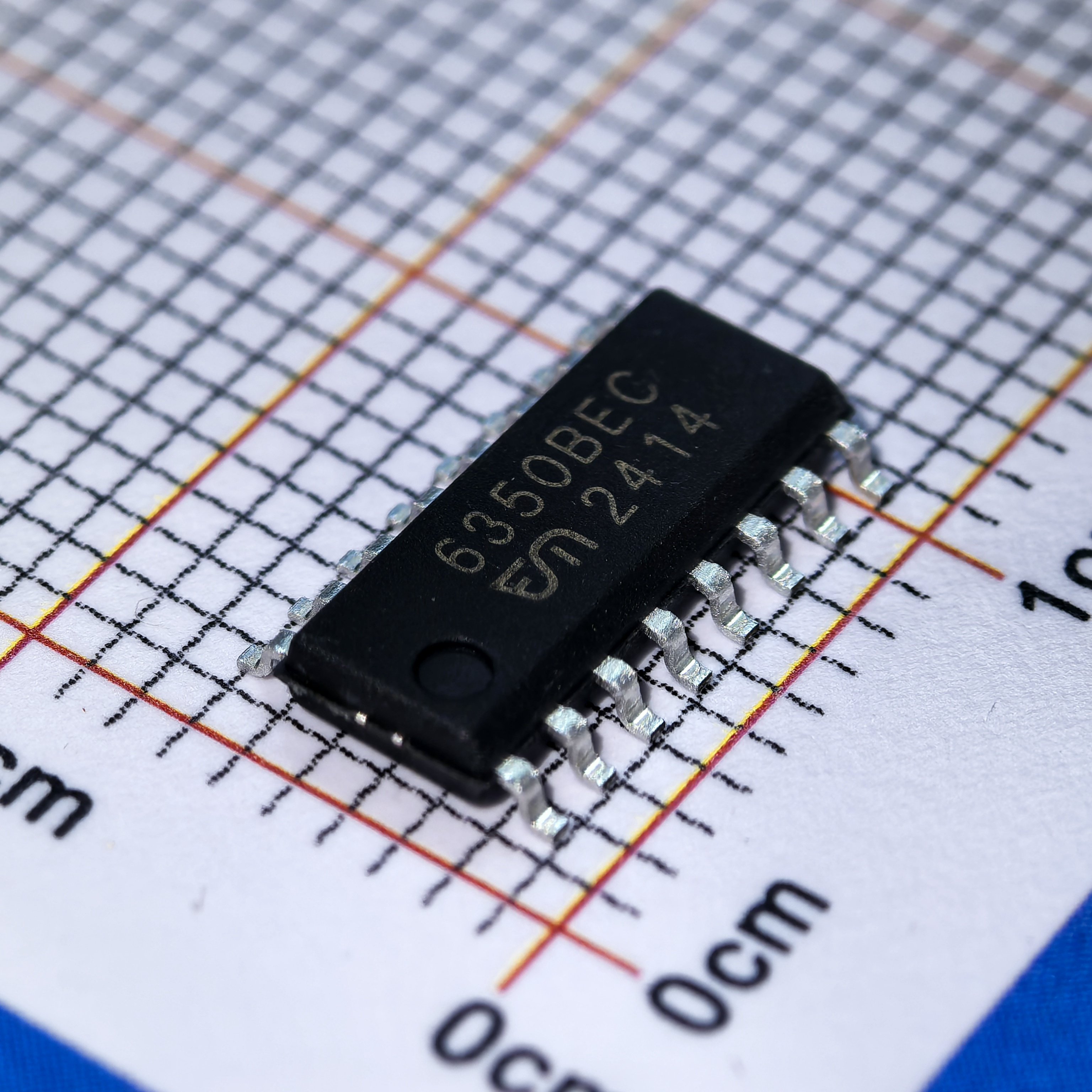

SEMIMENT/上海赛卓电子 电机驱动模块 ZH6350BEC

ZH6350BEC概述

    ZH6350B 集成降压模块的三相 PN 半桥预驱



    产品简介



    ZH6350B 是一款高度集成的三相 PN 半桥预驱芯片,适用于 5V 至 40V 电压范围内的三相无刷直流电机(BLDC)驱动应用。该芯片集成了高效的 DC/DC 降压模块,能够在多种应用场景下提供可靠的电机驱动解决方案。


    技术参数



    - 电源电压:最高 40V
    - 工作温度:-40°C 至 125°C
    - 高边输出电压:VM-6V 至 VM+1V
    - 低边输出电压:-1V 至 6V
    - 控制输入电压:-1V 至 6V
    - 输出电流峰值:1A
    - 推荐工作条件:
    - 电源电压:5V 至 40V
    - 控制输入电压:0V 至 5V
    - DC/DC 输出电流:50mA


    产品特点和优势



    1. 最高 40V,三相 PN 半桥驱动:满足高电压驱动需求,适合多种电机驱动应用。
    2. 驱动能力 100mA:提供足够的电流支持,确保电机平稳运行。
    3. 集成 DC/DC 降压模块:减少外部元器件,简化电路设计,提高系统可靠性。
    4. 防上电串通:防止热插拔过程中因栅极电压耦合导致的误导通现象,保护功率管。
    5. 防逻辑串通:防止输入信号同时为高导致的上下路输出全部为高状态。
    6. 自适应死区时间:确保在不同负载和工作条件下,死区时间能自动调节,避免波形失真和上、下管串通的风险。
    7. 欠压保护功能:在电压过低时自动关闭输出,保护设备。
    8. 两种封装形式:SOP-16 和 QFN-16,方便灵活应用。


    应用案例和使用建议



    ZH6350B 在多个应用领域均有广泛的应用,包括风扇、水泵、筋膜枪、20A 以内的电动工具以及其他三相电机驱动。在设计中,需根据具体应用场景选择合适的负载电流和电感配置。

    使用建议:
    - 根据负载电流和电压要求,合理选择电感和电阻参数。
    - 在需要高性能和稳定性的应用中,建议使用功率电感。
    - 在追求性价比的场合,可以考虑使用电阻来替代电感。


    兼容性和支持



    ZH6350B 与多种标准接口兼容,可与其他电子元器件或设备无缝对接。制造商提供了全面的技术支持和维护服务,确保用户能够快速解决问题并得到及时的技术指导。


    常见问题与解决方案



    1. 问题:电源电压不稳定
    - 解决方案:检查电源线路,确保稳定供电,并考虑使用稳压电路。
    2. 问题:启动时出现异常波形
    - 解决方案:检查负载配置和电路连接,确认无误后尝试重新启动。
    3. 问题:温度过高
    - 解决方案:优化散热设计,增加散热片或其他散热装置,必要时更换更高性能的散热材料。


    总结和推荐



    ZH6350B 是一款高性能、多功能的三相 PN 半桥预驱芯片,具备强大的驱动能力和广泛的适用范围。其集成的 DC/DC 降压模块显著提升了系统的可靠性和稳定性。在风扇、水泵、筋膜枪等应用中表现优异。我们强烈推荐 ZH6350B 作为高性能电机驱动的理想选择。

ZH6350BEC参数

参数
功能类别 -
工作电流 -
工作电压 -

ZH6350BEC厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海漕河泾开发区,并在上海临港新片区、杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH6350BEC数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 电机驱动模块 SEMIMENT/上海赛卓电子 ZH6350BEC ZH6350BEC数据手册

ZH6350BEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.42
8000+ ¥ 0.413
40000+ ¥ 0.4025
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1680
