ZH6219LEQ

产品分类: 电机驱动模块
产品描述: 同步电机驱动芯片,同步电机驱动芯片
供应商型号: ZH6219LEQ SOT23-5/SOP-8
供应商: 国内现货
标准整包数: 4000

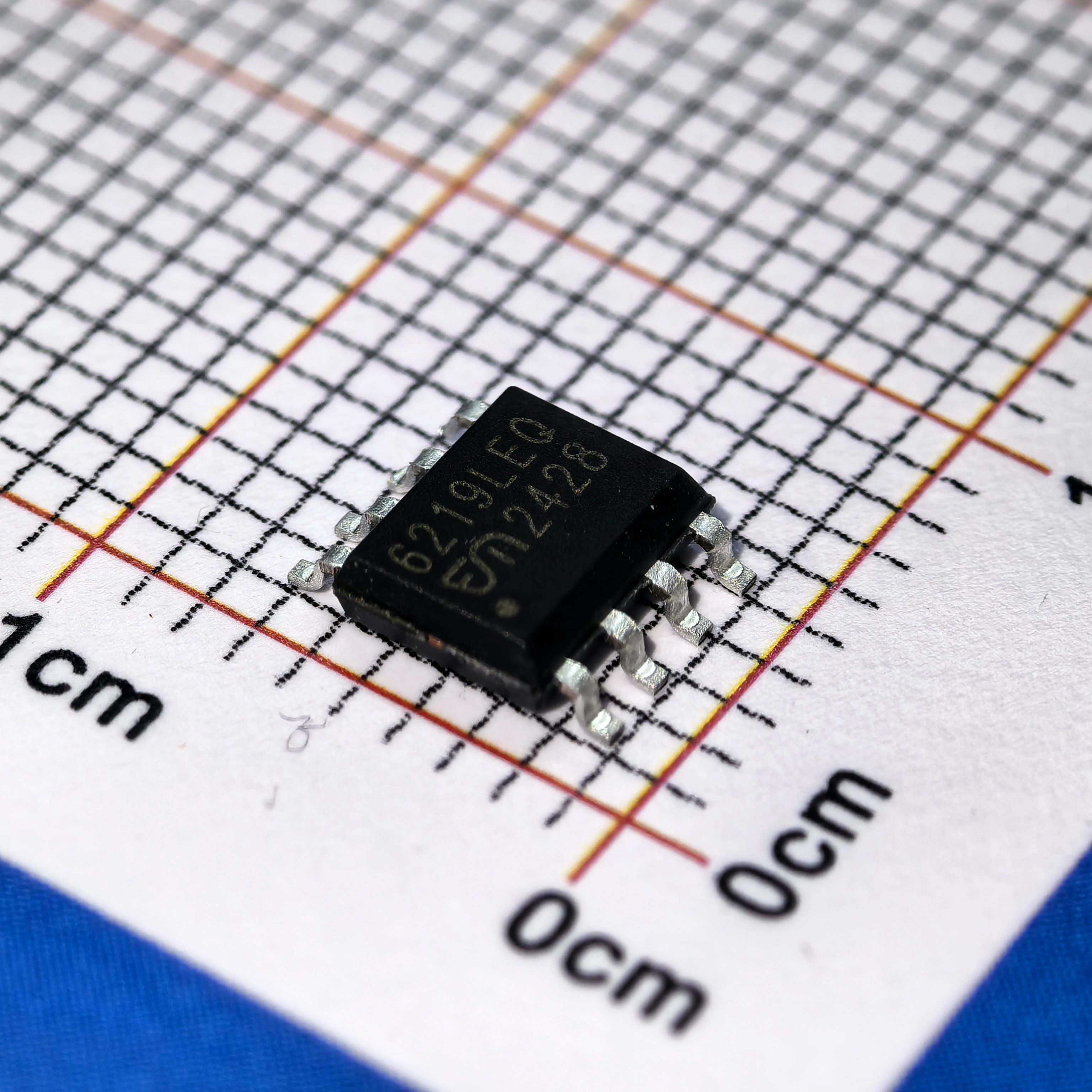

SEMIMENT/上海赛卓电子 电机驱动模块 ZH6219LEQ

ZH6219LEQ概述

    ZH6219(L)同步电机驱动芯片

    1. 产品简介

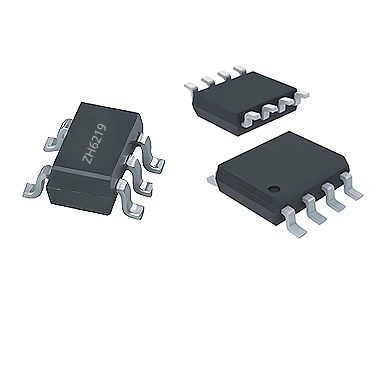

    ZH6219(L) 是一款专为同步电机设计的控制芯片,能够实现高达 500mA 的输出电流。它提供两种封装形式:SOT-23-5 和 SOP-8,以适应不同的安装需求。此芯片主要功能是生成频率为 50Hz 的正弦波或超正弦波电流,适用于各种同步电机的应用场景。

    2. 技术参数


    - 工作电压范围:7V~28V
    - 输出电流:500mA
    - 电气特性:
    - 待机电流:8.4~20uA (EN=0)
    - 工作电流:700~1000uA (EN=1,空载)
    - EN 输入电压:3.5~5.0V (VIH), 0~1.5V (VIL)
    - 输出阻抗:1.8~2.4Ω (100mA 负载)
    - 过温保护点:160℃
    - 过流保护点:High side: 1A, Low side: 1A
    - 工作温度范围:-40℃~125℃
    - 绝对最大额定值:
    - 电源电压:35V
    - 供电电压上升斜率:2V/us
    - 输出电压:35V

    3. 产品特点和优势


    ZH6219(L) 具备极简的 4 线或 5 线接口,易于集成到现有系统中。全温度范围内频率精度可达±1%,保证了稳定的性能。此外,该芯片还具有过温保护和短路保护功能,确保了设备的安全性和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 用于驱动同步电机,提供平稳的正弦波电流输出。

    使用建议:
    - 为了进一步提高效率和减少干扰,建议在外围电路中加入适当的滤波器。
    - 根据实际负载情况合理设置 EN 输入电压,确保系统的正常运行。

    5. 兼容性和支持


    ZH6219(L) 可与多种电子元件和设备兼容,如二极管和 MOS 管。制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该芯片。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查 EN 引脚是否正确连接。 |
    | 工作电流过高 | 检查负载是否过大或电路是否存在短路。 |

    7. 总结和推荐


    总体而言,ZH6219(L) 在设计和功能方面表现出色,具备高效、稳定且可靠的性能。特别是在同步电机驱动领域具有显著优势。我们强烈推荐该芯片作为同步电机驱动的首选方案。

ZH6219LEQ参数

参数
工作电压 -
功能类别 -
工作电流 -

ZH6219LEQ厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海漕河泾开发区,并在上海临港新片区、杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH6219LEQ数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 电机驱动模块 SEMIMENT/上海赛卓电子 ZH6219LEQ ZH6219LEQ数据手册
