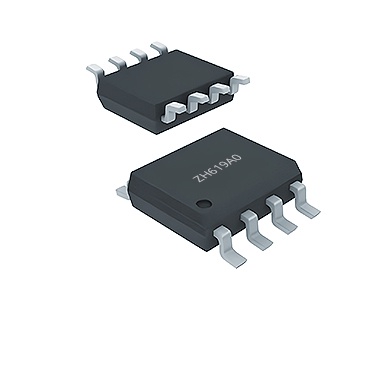

ZH619A0B

产品分类: 电机驱动模块
产品描述: 600V 高压半桥栅极驱动器,600V 高压半桥栅极驱动器
供应商型号: ZH619A0B SOP8
供应商: 国内现货
标准整包数: 4000
SEMIMENT/上海赛卓电子 电机驱动模块 ZH619A0B

ZH619A0B概述

    # ZH619A0 600V 高压半桥栅极驱动器

    产品简介


    ZH619A0 是一款专为功率 MOSFET 和 IGBT 设计的高压、高速半桥栅极驱动器。它主要用于驱动高边和低边配置的 N 沟道功率 MOSFET 或 IGBT,最高工作电压可达 600V。该驱动器具有强大的高端悬浮自举电源设计,可以支持高达 625V 的悬浮电源,同时内置多种保护功能,如欠压保护、死区控制电路及闭锁防止直通功能。其应用领域包括半桥和全桥电源功率模块、马达驱动等。

    技术参数


    ZH619A0 的关键技术和性能参数如下:
    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | HB | 高边悬浮电源 | - | -0.3 | 625 | V |
    | HS | 高边悬浮地 | - | HB-25 | HB+0.3 | V |
    | HO | 高边输出 | - | HS-0.3 | HB+0.3 | V |
    | LO | 低边输出 | - | -0.3 | VDD+0.3| V |
    | VDD | 电源 | - | -0.3 | 25 | V |
    | HIN | 高通道逻辑信号输入电平 | - | -0.3 | VDD+0.3| V |
    | LIN | 低通道逻辑信号输入电平 | - | -0.3 | VDD+0.3| V |
    | TA | 环境温度 | -40 125 | °C |
    其他关键技术参数还包括:
    - 电气特性:静态电流、动态工作电流、开关特性等。
    - 输入输出特性:输入电平、阈值电压、上升/下降时间等。
    - 保护功能:欠压保护、死区控制、直通保护等。

    产品特点和优势


    ZH619A0 的主要特点和优势包括:
    1. 高端悬浮自举电源设计:可支持高达 625V 的悬浮电源,适用于高电压环境。
    2. 死区控制电路:内置死区控制电路(典型 100ns),避免交叉传导。
    3. 双通道独立控制:高边和低边逻辑输入独立控制,增强了可靠性。
    4. 内置保护功能:包括欠压保护、闭锁防止直通等功能,提高系统安全性。
    5. 高边与低边输出相位一致性:高边输出与高边输入同相,低边输出与低边输入同相,简化了电路设计。

    应用案例和使用建议


    典型应用
    ZH619A0 在半桥和全桥电源模块中的应用非常广泛,也适用于马达驱动等领域。其典型应用场景包括:
    - 半桥和全桥功率模块
    - 马达驱动
    - 工业控制设备
    使用建议
    在实际应用中,需要注意以下几点以实现最佳性能:
    1. 低 ESR/ESL 电容放置:确保 VDD 和 COM 引脚之间以及 HB 和 HS 引脚之间的低 ESR/ESL 电容器放置得当。
    2. 防电压瞬态措施:在 MOSFET 漏极和接地之间连接低 ESR 电解电容器和优质陶瓷电容器。
    3. 最小化寄生电感:减少顶部 MOSFET 源极和底部 MOSFET 漏极之间的寄生电感。
    4. 合理接地设计:尽量减小回路电感,确保栅极驱动器靠近 MOSFET,以减少噪声干扰。

    兼容性和支持


    ZH619A0 支持多种电源电压输入,逻辑输入电平兼容 3.3V、5V 和 15V,具备较强的兼容性。此外,厂商通常会提供详细的技术支持和维护服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:启动时高边输出不正常
    - 解决方案:检查电源电压是否超过 UVLO 阈值,确保电源电压稳定。

    2. 问题:低边输出不稳定
    - 解决方案:检查 VDD 和 COM 之间的连接是否良好,确保接地参考点稳定。
    3. 问题:输出电压达不到预期
    - 解决方案:检查电源电压和负载情况,确认是否符合推荐工作条件。

    总结和推荐


    综上所述,ZH619A0 作为一款高性能的 600V 高压半桥栅极驱动器,具备出色的性能和多种保护功能,适用于各种高压、高速驱动的应用场合。其强大的功能和可靠性使其在市场上具有较高的竞争力。我们强烈推荐在相关应用场景中使用 ZH619A0,以提升系统的整体性能和可靠性。
