ZH639D0JT

产品分类: 电机驱动模块
产品描述: 100V 三相半桥栅极驱动器,100V 三相半桥栅极驱动器
供应商型号: ZH639D0JT TSSOP20/QFN24
供应商: 国内现货
标准整包数: 4000

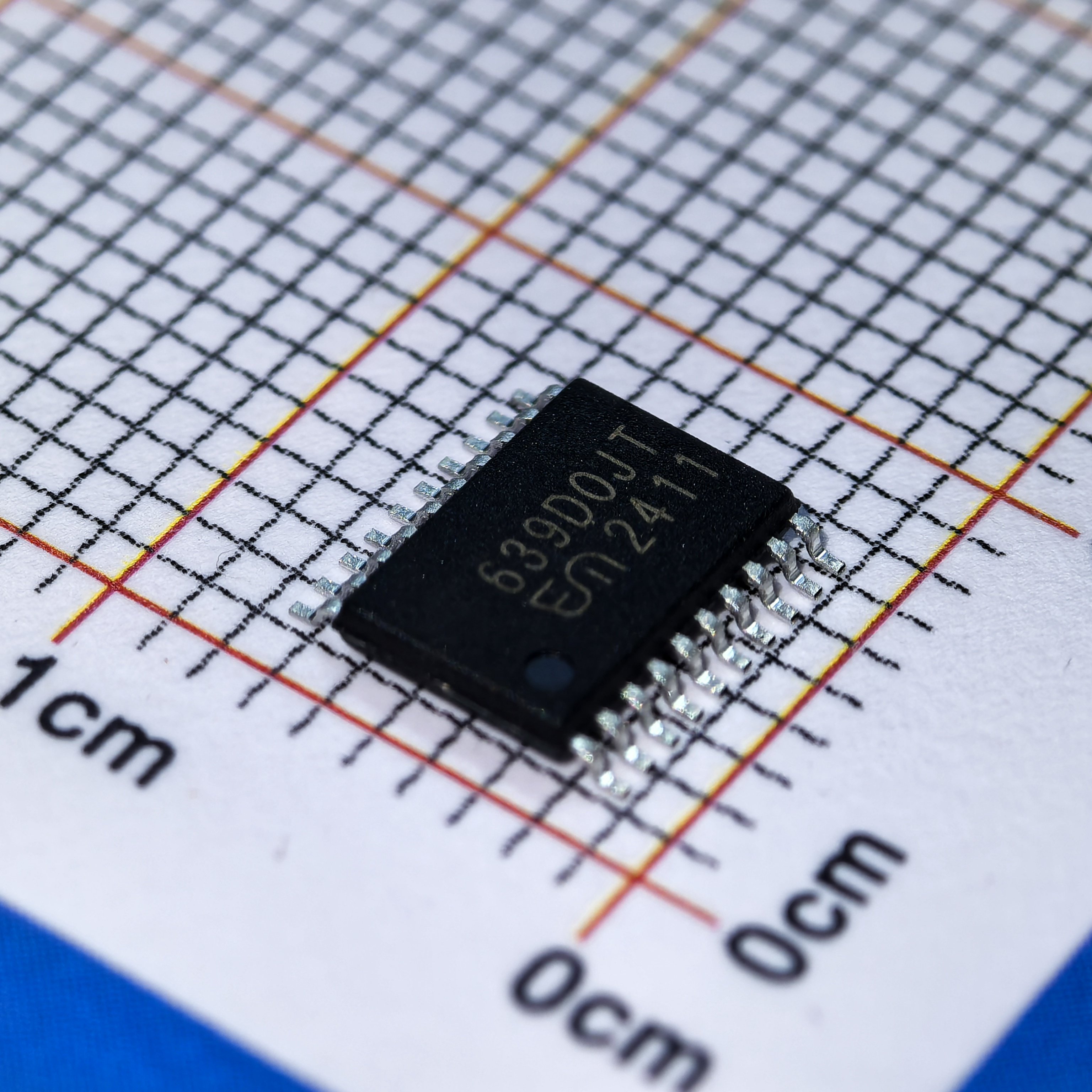

SEMIMENT/上海赛卓电子 电机驱动模块 ZH639D0JT

ZH639D0JT概述

    ZH639D0 100V 三相半桥栅极驱动器技术手册

    产品简介


    ZH639D0 是一款适用于功率 MOSFET 和 IGBT 的三相半桥栅极驱动器,能够驱动三相 N 沟道 MOS 或 IGBT。该驱动器广泛应用于电机驱动等电力电子系统中,具备高边悬浮自举电源设计、集成自举二极管、拉灌平衡电路等特性,适用于多种工业及消费电子应用场景。

    技术参数


    - 电气特性:
    - 工作电压: 100V
    - 最高工作频率: 500kHz
    - 输出等效电流能力: 2.5A
    - 驱动能力: 高边上拉电流 170mA,高边下拉电流 150mA,低边上拉电流 140mA,低边下拉电流 150mA
    - 静态电流: 50μA 至 200μA
    - 动态工作电流: 1.8mA 至 2.9mA
    - 输入电平兼容性: 3.3V / 5V
    - 最大工作温度: 125°C
    - 储存温度: -55°C 至 150°C
    - ESD 保护: 人体放电模式 (HBM) ±2000V
    - 开关特性:
    - 传输延时时间: tPDLH 100ns 至 250ns,tPDHL 100ns 至 250ns
    - 上升时间和下降时间: tRISE 100ns 至 170ns,tFALL 50ns 至 90ns
    - 死区时间: DT 50ns 至 150ns

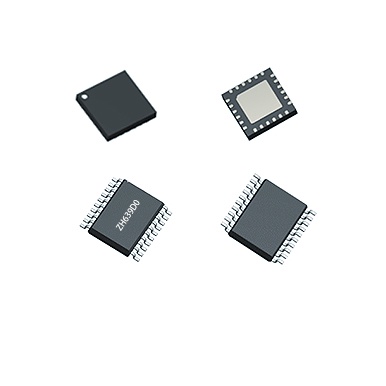

    - 封装形式:
    - TSSOP20: 4000PCS/Reel
    - QFN24: 4000PCS/Reel

    产品特点和优势


    - 高边悬浮自举电源设计: 能够支持高达 120V 的高边悬浮电源,确保系统稳定运行。
    - 集成自举二极管和拉灌平衡电路: 减少了外部组件的需求,简化了 PCB 布局。
    - 依负载自适应死区控制电路: 自动调整死区时间,提高系统的灵活性和鲁棒性。
    - 高边欠压保护功能: 监测自举电压,避免过低电压造成的系统故障。
    - 双 GND 设计: 分离逻辑地和功率地,降低干扰,提高系统可靠性。

    应用案例和使用建议


    - 电机驱动: ZH639D0 在电机驱动系统中的应用尤为广泛,可通过独立控制高边和低边输出,确保系统的高效运行。

    使用建议:
    - 在电路板布局时,注意 VCC 和 COM 引脚之间的低 ESR / ESL 电容器连接,以支撑高峰值电流。
    - 在顶部 MOSFET 漏极和接地之间连接低 ESR 电解电容器和优质陶瓷电容器,避免大电压瞬态。
    - 最小化开关节点 (HSx) 上的负瞬态,减少寄生电感。

    兼容性和支持


    - 兼容性: 该驱动器支持 3.3V 和 5V 逻辑电平,可与大多数常见的微控制器无缝兼容。
    - 支持: 制造商提供了详细的安装指南和技术支持,确保用户能够顺利进行产品应用。

    常见问题与解决方案


    1. 问题: 高边欠压保护功能未能正常工作。
    - 解决方案: 检查自举电容的电压是否在安全范围内,调整 VHBx 和 VHSx 的电压值。

    2. 问题: 输出波形失真。
    - 解决方案: 检查 PCB 布局和电容连接,确保没有过多的寄生电感和瞬态电压。

    3. 问题: ESD 防护失效。
    - 解决方案: 使用屏蔽电缆和接地良好的外壳,确保静电放电路径畅通。

    总结和推荐


    ZH639D0 是一款高性能的三相半桥栅极驱动器,具有诸多独特功能和优势,如高边悬浮自举电源设计、依负载自适应死区控制等。其在电机驱动等应用场景中表现优异,值得推荐使用。针对不同应用场景,用户可以根据具体需求选择适合的封装形式(TSSOP20 或 QFN24),并遵循相应的布线建议以获得最佳性能。

ZH639D0JT参数

参数
工作电压 -
功能类别 -
工作电流 -

ZH639D0JT厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海漕河泾开发区,并在上海临港新片区、杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH639D0JT数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 电机驱动模块 SEMIMENT/上海赛卓电子 ZH639D0JT ZH639D0JT数据手册

ZH639D0JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.96
8000+ ¥ 0.944
40000+ ¥ 0.92
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 3840
