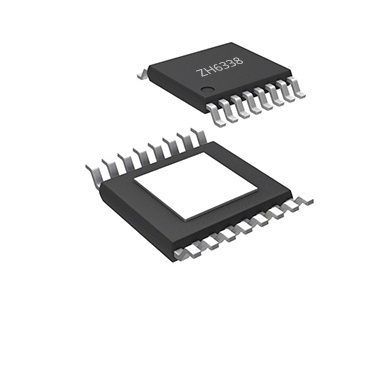

ZH6338JS

产品分类: 电机驱动模块
产品描述: 40V-1.75A 三相 FOC 驱动器,40V-1.75A 三相 FOC 驱动器
供应商型号: ZH6338JS ETSSOP16
供应商: 国内现货
标准整包数: 4500

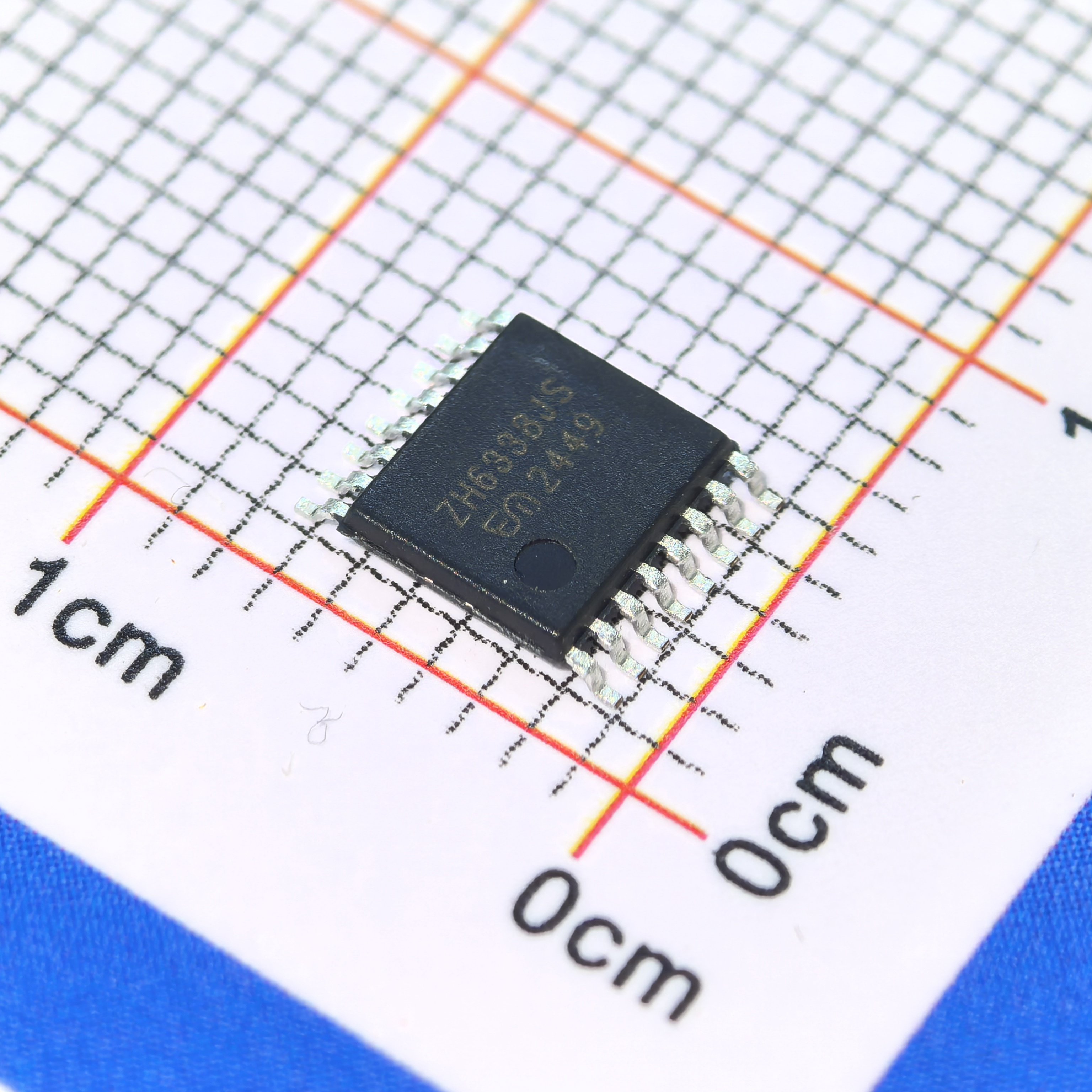

SEMIMENT/上海赛卓电子 电机驱动模块 ZH6338JS

ZH6338JS概述

    ZH6338 三相 FOC 驱动器技术手册

    1. 产品简介


    产品类型: ZH6338是一款高集成度的三相FOC(Field Oriented Control)驱动芯片,适用于风扇和水泵类永磁同步电机的集成控制和驱动。
    主要功能:
    - 集成FOC控制算法
    - 驱动功率半桥和检测信号处理
    - 提供过压、欠压、开短路和堵转等保护功能
    应用领域:
    - 风扇、水泵、三相永磁同步电机系统

    2. 技术参数


    - 工作电压: 6V ~ 40V
    - 工作电流: 最大1.75A(正弦幅值)
    - 功率管导通阻抗: 150mΩ
    - 逻辑输入输出电压: 0V ~ 5V
    - 绝对最大工况:
    - 供电电压: -0.3V ~ 45V
    - 相电压: -0.7V ~ (VM + 0.7V)
    - 相电流: 1ms内-5A ~ 5A
    - 工作温度: -40°C ~ 150°C
    - 存储温度: -65°C ~ 150°C
    - 推荐工况:
    - 供电电压: 6V ~ 40V
    - 工作温度: -40°C ~ 125°C
    - 逻辑输入输出电压: 0V ~ 5V
    - 逻辑输入(SPD引脚PWM模式)频率: 1kHz ~ 100kHz
    - 持续输出电流(正弦幅值): 1.75A
    - 峰值输出电流(5s): 3A

    3. 产品特点和优势


    - 无感FOC算法集成:无需霍尔传感器即可实现精确的FOC控制。
    - 宽工作范围:6V~40V的工作电压范围,适用性强。
    - 内置保护机制:过压、欠压、开短路和堵转等多重保护功能,确保系统的安全可靠。
    - 配置简单:用户可以通过单线通讯协议轻松配置参数并诊断故障。
    - 广泛的应用场景:适合各种风扇和水泵类永磁同步电机。

    4. 应用案例和使用建议


    应用案例:
    - 风扇系统:风扇控制系统中,可以通过ZH6338实现平稳的PWM调速。
    - 水泵系统:水泵控制系统中,可以通过该芯片实现流量的精准控制。
    使用建议:
    - SPD引脚调速:可根据具体应用场景,选择PWM调速或模拟调速方式,提高系统的响应速度和精度。
    - 多级保护机制:合理配置保护参数,避免过压、欠压等情况的发生,延长设备寿命。

    5. 兼容性和支持


    - 封装形式:ETSSOP-16,适用于多种应用场景。
    - 支持与维护:厂商提供详细的单线通讯协议和故障诊断文档,便于用户进行配置和维护。

    6. 常见问题与解决方案


    - 问题: 无法正常启动。
    - 解决办法: 检查供电电压是否符合要求,检查SPD引脚和DIR引脚的配置是否正确。
    - 问题: 输出电流不稳定。
    - 解决办法: 检查电源是否纯净,检查引脚之间的连接是否松动。
    - 问题: 温度过高。
    - 解决办法: 检查散热措施是否到位,确保良好的散热条件。

    7. 总结和推荐


    综合评估:
    - ZH6338集成了无感FOC控制算法和多种保护功能,非常适合风扇和水泵类永磁同步电机系统。
    - 宽工作电压范围和高集成度使得它具有很强的应用适应性。
    - 厂商提供了详尽的技术文档和支持,便于用户的使用和维护。
    推荐使用:
    - ZH6338是市场上高性能和高性价比的选择,特别适合需要高精度调速和强保护机制的应用场景。建议在相关项目中优先考虑使用该产品。

ZH6338JS参数

参数
功能类别 -
工作电流 -
工作电压 -
通用封装 ETSSOP-16

ZH6338JS厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海漕河泾开发区,并在上海临港新片区、杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH6338JS数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 电机驱动模块 SEMIMENT/上海赛卓电子 ZH6338JS ZH6338JS数据手册

ZH6338JS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ ¥ 2.46
9000+ ¥ 2.419
45000+ ¥ 2.3575
库存: 45000
起订量: 4500 增量: 4500
交货地:
最小起订量为:4500
合计: ¥ 11070
