ZH6232CJA

产品分类: 电机驱动模块
产品描述: 6V~40V / 4A H 桥驱动器,6V~40V / 4A H 桥驱动器
供应商型号: ZH6232CJA SOP8
供应商: 国内现货
标准整包数: 4000

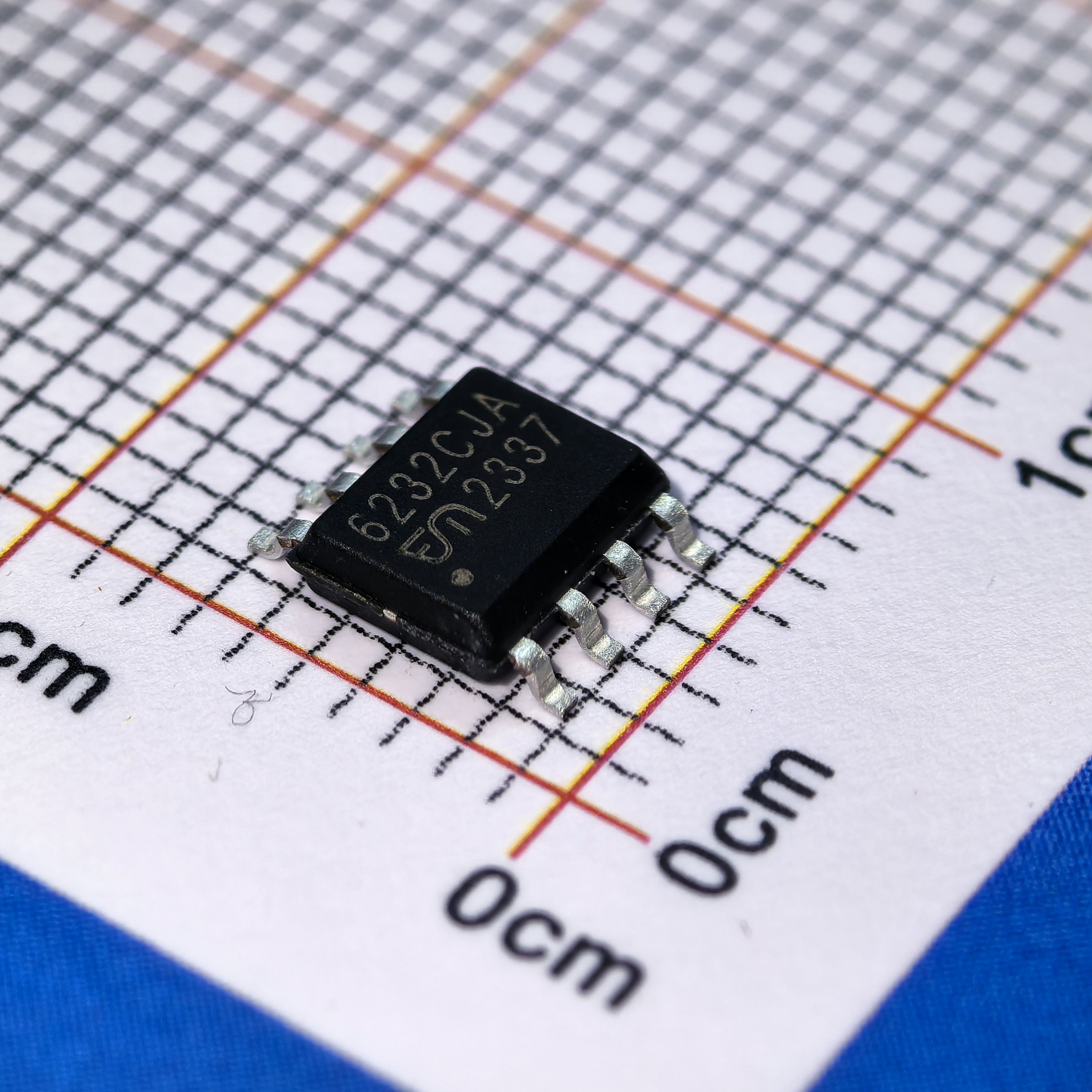

SEMIMENT/上海赛卓电子 电机驱动模块 ZH6232CJA

ZH6232CJA概述

    ZH62x2 H 桥驱动器技术手册



    1. 产品简介




    产品名称:ZH62x2 H 桥驱动器
    产品类型:H 桥驱动器
    主要功能:用于驱动有刷电机、电磁线圈和单相电机。
    应用领域:适用于机器人、自动化设备、电动工具等需要精密控制和保护的场景。


    2. 技术参数




    - 工作电压:
    - ZH6222:6V ~ 20V
    - ZH6232:6V ~ 30V
    - ZH6242:6V ~ 40V
    - 工作电流:3.6A(峰值)
    - 工作温度:-40℃ ~ 125℃
    - 内置功率管导通阻抗:100mΩ
    - 保护功能:短路保护、过温保护、过压保护、欠压保护
    - 逻辑输入输出电压:0V ~ 5V
    - 逻辑输入频率:0Hz ~ 100kHz
    - 峰值输出电流:3.6A
    - 绝对最大工况:
    - 供电电压(VM):-0.3V ~ 25V(ZH6222)、-0.3V ~ 35V(ZH6232)、-0.3V ~ 45V(ZH6242)
    - 逻辑输入输出电压:-0.3V ~ 6V
    - 模拟输入电压:-0.3V ~ 6V
    - 相电压:-1V ~ VM+1V
    - 工作温度:-40℃ ~ 150℃
    - 存储温度:-65℃ ~ 150℃


    3. 产品特点和优势




    - 集成度高:包括两个半桥,IN1 和 IN2 输入接口,换向逻辑,完善的保护功能。
    - 保护机制完备:具备短路保护、过温保护、过压保护和欠压保护。
    - 智能功能:ZH62x2I版本可通过UART通讯进行参数配置和故障诊断。
    - 精准控制:可通过PWM信号精确控制电机转速。
    - 可靠耐用:符合AEC-Q100标准,能在恶劣环境中稳定运行。


    4. 应用案例和使用建议




    应用场景:
    - 有刷电机驱动:如机器人关节、电动工具。
    - 电磁线圈驱动:如汽车座椅调节。
    - 单相电机驱动:如家用电器。

    使用建议:
    - 在使用前务必检查供电电压和电流是否在推荐范围内。
    - 使用PWM信号调速时,注意慢衰和快衰调速的区别。
    - 确保接地良好,避免电流不稳定。
    - 配合其他传感器(如霍尔传感器)提高系统可靠性。


    5. 兼容性和支持




    - 封装:ESOP8,带散热焊盘。
    - 包装:Reel,每卷4000个。
    - 支持:提供详细的寄存器表和故障代码,方便用户调试。


    6. 常见问题与解决方案




    | 问题 | 解决方法 |
    | --- | --- |
    | 无法启动 | 检查供电电压是否符合要求 |
    | 过温保护触发 | 降低工作环境温度,改善散热 |
    | 输出电流不稳定 | 检查连接是否牢固,电流采样电阻是否合适 |


    7. 总结和推荐




    综合评估:ZH62x2 H 桥驱动器是一款高度集成的智能驱动器,适用于各种需要精密控制和保护的应用场景。其强大的保护机制和智能功能使其在市场上具有较高的竞争力。

    推荐结论:强烈推荐使用ZH62x2 H 桥驱动器,特别是在需要高性能、高可靠性的应用中。

ZH6232CJA参数

参数
工作电压 -
功能类别 -
工作电流 -

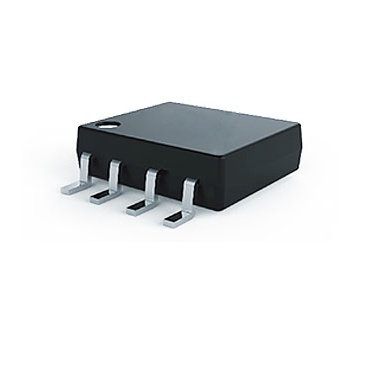

通用封装 SOP-8

ZH6232CJA厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海漕河泾开发区,并在上海临港新片区、杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH6232CJA数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 电机驱动模块 SEMIMENT/上海赛卓电子 ZH6232CJA ZH6232CJA数据手册

ZH6232CJA封装设计

查看详情并下载
Symbol
Footprint
3D Model
