ZH6242CJA

产品分类: 电机驱动模块
产品描述: 6V~40V / 3A H 桥驱动器,6V~40V / 3A H 桥驱动器
供应商型号: ZH6242CJA SOP8
供应商: 国内现货
标准整包数: 4000

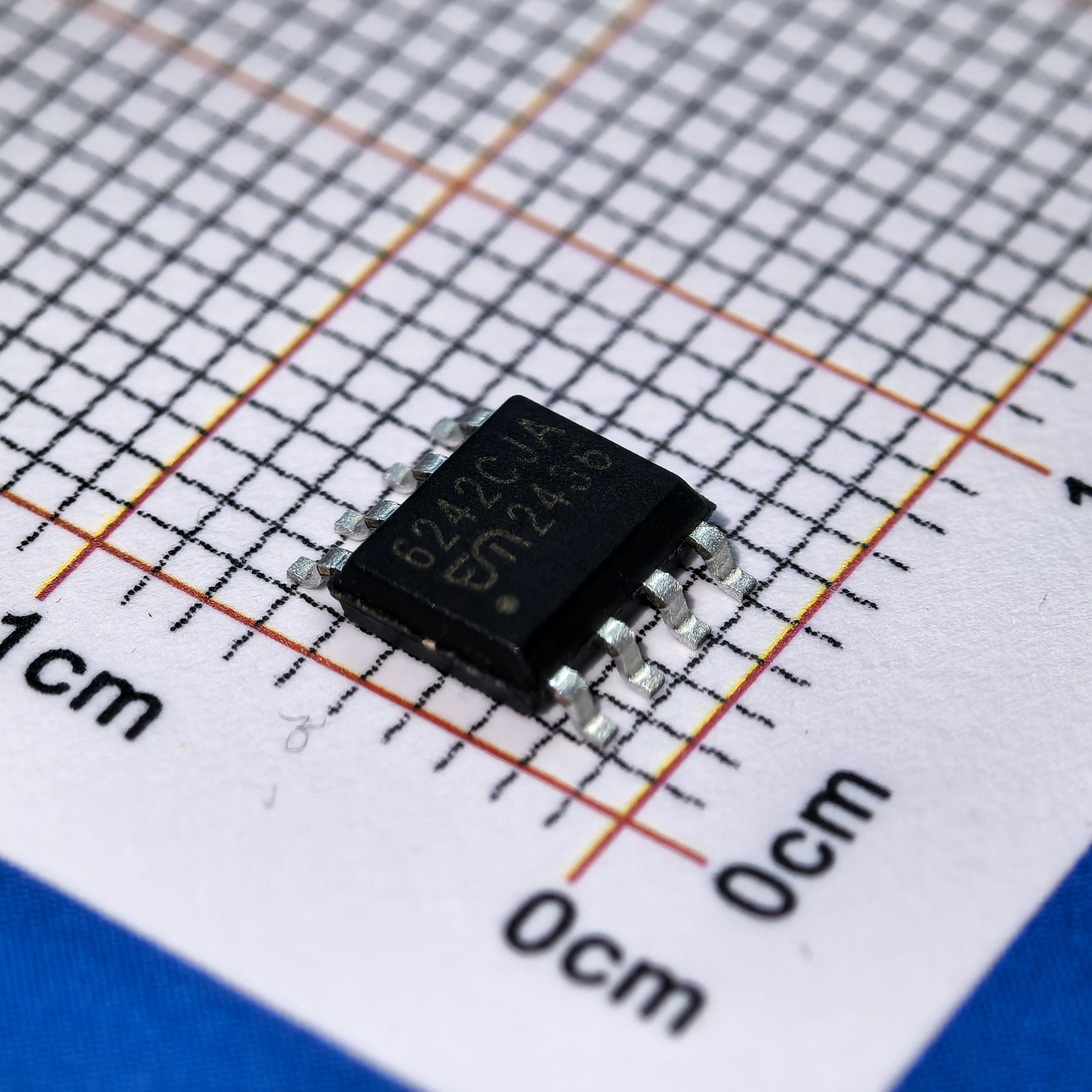

SEMIMENT/上海赛卓电子 电机驱动模块 ZH6242CJA

ZH6242CJA概述

    # ZH62x2 6V~40V / 3A H 桥驱动器

    产品简介


    ZH62x2 是一款高性能的 H 桥驱动芯片,专为有刷电机驱动和电磁线圈驱动而设计。该芯片采用宽工作电压和高集成度的设计,支持的工作电压范围为 6V 至 40V,最大工作电流为 3.6A。它具备两个半桥结构,提供完善的保护功能,包括短路保护、过温保护、过压保护、欠压保护等。ZH62x2 有两种型号:经典款(ZH62x2C)和智能款(ZH62x2I)。智能款增加了一些高级功能,如报警信号输出和 UART 通讯诊断能力。

    技术参数


    主要技术规格
    - 工作电压:
    - ZH6222:6V~20V
    - ZH6232:6V~30V
    - ZH6242:6V~40V
    - 工作电流:3.6A(峰值)
    - 工作温度:-40°C~125°C
    - 内置功率管导通阻抗:100mΩ
    - 逻辑输入输出电压:-0.3V~6V
    - 模拟输入电压:-0.3V~6V
    - 相电压:-1V ~ VM+1V
    - 供电上升斜率:2V/us
    电气特性表
    | 参数 | 测试条件 | 最小 | 标准 | 最大 | 单位 |
    |
    | VM 供电电压 | ZH6222 | 6 | 20 | V |
    | VM 供电电压 | ZH6232 | 6 | 30 | V |
    | VM 供电电压 | ZH6242 | 6 | 40 | V |
    | IVM 供电电流 | VM=12V | 3 | 10 | mA |
    | IVMSLEEP 睡眠电流 | VM=12V | 10 uA |
    | tON 启动时间 200 us |

    产品特点和优势


    - 高集成度:包含两个半桥和完善的保护功能,简化外部电路。
    - 丰富的保护机制:短路保护、过温保护、过压保护和欠压保护,确保系统稳定运行。
    - 智能报警:智能款芯片能够检测并报警短路、过温等异常情况,提升系统可靠性。
    - 灵活控制:可通过 IN1 和 IN2 实现电机正反转,支持 PWM 调速。
    - 低功耗:在睡眠模式下功耗较低,提高系统能效。
    - 强大的兼容性:适用于各类有刷电机和电磁线圈驱动,广泛应用于工业和消费电子领域。

    应用案例和使用建议


    应用案例
    ZH62x2 适用于多种应用场景,例如:
    - 有刷电机驱动:如电动工具、玩具汽车等。
    - 电磁线圈驱动:如电磁锁、电磁阀等。
    使用建议
    - PWM 调速:用户可以根据需求选择合适的 PWM 频率和占空比,实现精确的速度控制。
    - 过载保护:使用外部采样电阻配合芯片内置的限流功能,确保在电流过大时及时保护电机。
    - 故障排查:利用 UART 通讯功能,及时获取系统故障信息,迅速定位问题所在。

    兼容性和支持


    - 封装形式:ESOP8
    - 订购信息:支持卷带包装,每卷 4000 个。
    - 兼容性:适用于各种标准 ESOP8 封装的 PCB 设计。
    - 支持与维护:提供详尽的技术文档和客户支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    常见问题
    1. 系统不工作
    - 解决方法:检查供电电压是否在规定范围内,确认所有引脚连接正确。
    2. 电流波动
    - 解决方法:确认采样电阻值和 VREF 设置准确,确保系统正常限流。
    3. 通讯中断
    - 解决方法:检查波特率设置和通讯线路是否完好。

    总结和推荐


    综上所述,ZH62x2 作为一款高性能的 H 桥驱动芯片,集成了多种保护功能,非常适合用于有刷电机和电磁线圈的驱动。智能款芯片增加了报警信号和通讯诊断功能,进一步提升了系统的可靠性和易用性。对于追求高集成度、高稳定性的应用场合,强烈推荐使用 ZH62x2 系列芯片。

ZH6242CJA参数

参数
功能类别 -
工作电流 -
工作电压 -

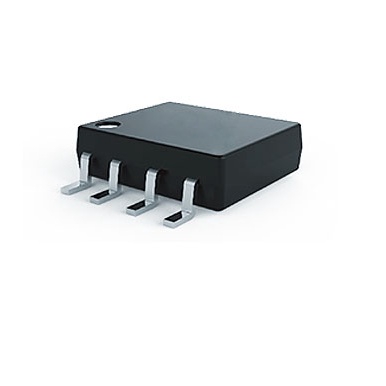

通用封装 SOP-8

ZH6242CJA厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海漕河泾开发区,并在上海临港新片区、杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH6242CJA数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 电机驱动模块 SEMIMENT/上海赛卓电子 ZH6242CJA ZH6242CJA数据手册

ZH6242CJA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.056
8000+ ¥ 1.0384
40000+ ¥ 1.012
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 4224
