ZH6350AEC

产品分类: 电机驱动模块
产品描述: ZH6350A 三相 PN 半桥预驱 ,ZH6350A 三相 PN 半桥预驱
供应商型号: ZH6350AEC SOP16/QFN16
供应商: 国内现货
标准整包数: 4000

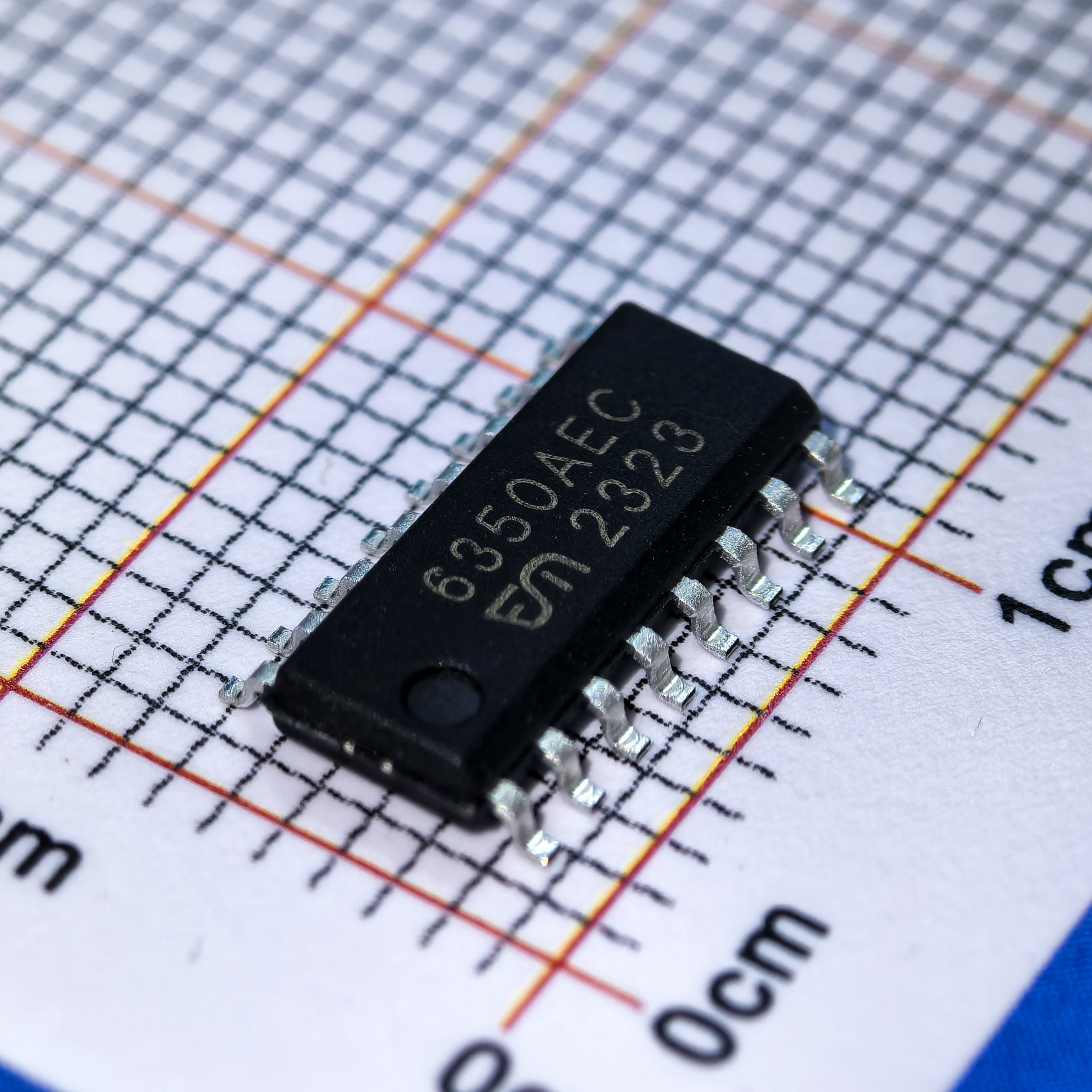

SEMIMENT/上海赛卓电子 电机驱动模块 ZH6350AEC

ZH6350AEC概述

    # ZH6350A 三相 PN 半桥预驱技术手册

    产品简介


    ZH6350A 是一款高性能的三相 PN 半桥预驱 IC,适用于各种需要高效驱动的应用场景。其设计旨在简化电机驱动电路的设计并提高系统的可靠性。主要功能包括支持最高 40V 的电源电压、强大的防上电串通及逻辑串通保护、自适应死区时间调节以及欠压保护等。这些特性使其广泛应用于风扇、水泵、筋膜枪、电动工具(≤20A)以及其他类型的三相电机驱动场景。

    技术参数


    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 待机电流 | ISTANDBY | Hix=0,Lix=0 | 50 | 100 | µA |
    | 工作电流 | ICC | Hix=0,Lix=1 | 220 | 400 | µA |
    | 控制输入电压 | VINH 1.6 | 2.0 | 2.4 | V |
    | 控制输入电压 | VINL 0.6 | 0.8 | 1.0 | V |
    | 下拉电阻 | RPD 200 kΩ |
    | 输出阻抗(高边) | ROH | Hix=0,Hox=VM-0.2V | 3 Ω |
    | 输出阻抗(低边) | ROL | Lix=0,Lox=0.2V | 2 Ω |
    | 强关阈值(高边) | VSTRONGH 1.1 V |
    | 强关阈值(低边) | VSTRONGL 1.1 V |
    | 驱动电流(开) | IHON | Hix=1,Hox=VM | 100 mA |
    | 驱动电流(关) | IHOFF | Hix=0,Hox=VM-5 | 100 mA |
    | 欠压点 1.3 | 1.8 | 2.2 | V |
    其他关键参数还包括:
    - 电源电压范围:8~40V
    - 工作温度范围:-40°C 至 125°C

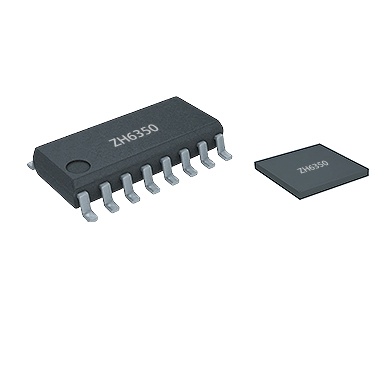

    - 封装形式:SOP-16 和 QFN-16

    产品特点和优势


    ZH6350A 的显著特点如下:
    1. 高可靠性设计:通过防上电串通、防逻辑串通及欠压保护等功能,有效避免了因不当操作导致的系统故障。
    2. 智能调节:集成自适应死区时间控制技术,可根据负载变化动态调整死区时间,确保驱动效率的同时降低损耗。
    3. 多样化封装选择:提供 SOP-16 和 QFN-16 两种封装形式,满足不同设计需求。
    4. 卓越的驱动能力:能够提供高达 100mA 的输出电流,适合多种电机驱动场景。
    5. 易于集成:标准化接口设计便于工程师快速完成产品开发。

    应用案例和使用建议


    应用案例:
    - 风扇:利用自适应死区时间控制实现平稳运行。
    - 水泵:适合中小型工业水泵,具备稳定可靠的启动和停止性能。
    - 筋膜枪:为高转速需求提供精确控制,延长使用寿命。
    - 电动工具:适用于功率小于 20A 的各类工具,提供高效的动力输出。
    使用建议:
    1. 在实际应用中,建议结合具体负载调整死区时间设置,确保最佳的效率表现。
    2. 对于高频工作环境,需特别注意散热措施,避免过热引发性能下降。
    3. 考虑到驱动能力限制,对于更高功率需求的场合可能需要外部放大电路辅助。

    兼容性和支持


    兼容性:
    - ZH6350A 可与市场上主流的控制器和电源管理芯片无缝配合,具有良好的通用性。
    - 其支持的控制输入电压范围(0~5V)可适配大部分微控制器接口。
    支持与维护:
    - 提供完整的技术支持文档和技术咨询。
    - 厂商提供详细的测试报告及应用指南,帮助用户快速部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 驱动电流不足 | 检查供电电压是否达到最低要求,必要时升级电源。 |
    | 温度过高 | 添加额外散热片或优化 PCB 布局,增加空气流通。 |
    | 波形出现异常 | 确认是否配置了正确的死区时间和输入信号频率。 |

    总结和推荐


    ZH6350A 凭借其强大的功能组合和稳定的性能表现,在三相电机驱动领域展现了极高的市场竞争力。其出色的防上电串通和自适应死区时间调节能力尤其值得称赞。此外,多样化的封装选择和广泛的适用性使其成为多种应用场景的理想选择。总体而言,我们强烈推荐此款产品用于需要高可靠性和高性能的电机驱动项目。
    如果您正在寻找一款兼具性能与灵活性的电机驱动预驱 IC,ZH6350A 将是一个明智的选择!

ZH6350AEC参数

参数
功能类别 -
工作电流 -
工作电压 -

ZH6350AEC厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海,并在杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路
