首页  >  产品百科  >  TMC2130-LA

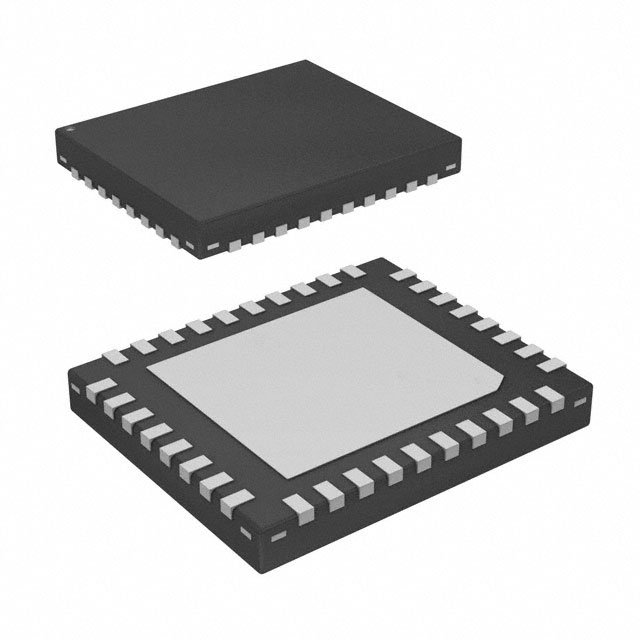

TMC2130-LA

产品分类: 电机驱动模块
厂牌: ANALOG DEVICES
产品描述:
供应商型号: 700-TMC2130LA
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 电机驱动模块 TMC2130-LA

TMC2130-LA概述

    TMC2130 Stepper Motor Driver IC 技术概述

    1. 产品简介


    TMC2130 是TRINAMIC Motion Control GmbH & Co. KG(德国汉堡)开发的一款高性能驱动IC,专门用于控制两相步进电机。它具有多种接口模式,包括微步进、STEP/DIR 和 SPI 接口,能够支持高达 256 微步/全步的高分辨率微步进,适用于纺织机械、工厂自动化、3D 打印机、液相处理等多个领域。

    2. 技术参数


    - 电流范围:2 相步进电机最大额定电流可达 2.0A(峰值 2.5A)
    - 电压范围:4.75V 至 46V 直流电源
    - 微步进分辨率:最高可达到 256 微步/全步
    - 通讯接口:SPI 和 STEP/DIR 接口
    - 功耗控制:CoolStep™ 能减少高达 75% 的能量消耗
    - 负载检测:StallGuard2™ 实现无传感器的电机负载检测
    - 封装尺寸:5x6mm² QFN36 封装或 7x7mm² eTQFP48 封装
    - 保护与诊断:内置全面保护和诊断功能,确保系统运行稳定可靠

    3. 产品特点和优势


    - 低噪声运行:通过 StealthChop™ 技术实现静音运行和平滑运动
    - 动态控制能力:SpreadCycle™ 使电机控制高度动态化,提供清洁电流波形
    - 适应性强:CoolStep™ 可根据负载自动调整电流,提高能源效率
    - 集成度高:内置功率 MOSFETs,简化外部组件需求
    - 灵活的设计:适合各种不同的应用环境,从小型设备到工业级应用

    4. 应用案例和使用建议


    - 纺织机械:TMC2130 保证了精准和稳定的运动控制,提升了生产效率。
    - 3D 打印机:通过精确控制步进电机,确保打印机能够以高速和高精度运行。
    - 工厂自动化:适用于复杂多变的机械动作,如传送带、分拣机等。
    使用建议:
    - 在设计 PCB 布局时,应注意电源过滤和接地层的设计,以减少电磁干扰。
    - 为了获得最佳效果,可以结合使用多个软件工具来优化和配置 TMC2130 的参数,如调整 CoolStep 和 StallGuard2 参数以平衡速度和能耗。

    5. 兼容性和支持


    - TMC2130 与 TRINAMIC 的 TMC4361 运动控制器芯片具有良好的兼容性。
    - 设计者可以利用供应商提供的评估套件(如 TMC2130-EVAL-KIT)进行快速原型开发。
    - 支持多种编程接口和协议,便于集成到现有的控制系统中。

    6. 常见问题与解决方案


    - 问题:电机出现过热现象。
    解决方案:检查散热设计是否充分,并确保电源输入电压在规定范围内。
    - 问题:电机转动不平稳。
    解决方案:尝试调整 MicroPlyer 和 StealthChop 参数,优化微步进设置。

    7. 总结和推荐


    综合评估:
    - TMC2130 在多个方面表现出色,特别是在噪声抑制、负载检测及能效管理上。
    - 它提供了广泛的编程选项和灵活性,使其成为高精度和高性能应用的理想选择。
    - 高度集成化的设计减少了外部组件需求,提高了系统的可靠性。
    推荐:
    基于上述特点和技术参数,强烈推荐使用 TMC2130 驱动IC,尤其适用于需要高精度和高效能的工业应用场合。

TMC2130-LA参数

参数
工作电压 -
功能类别 -
工作电流 -
包装方式 托盘,管装

TMC2130-LA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

TMC2130-LA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电机驱动模块 ANALOG DEVICES TMC2130-LA TMC2130-LA数据手册

TMC2130-LA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8665 ¥ 74.9219
10+ $ 6.49 ¥ 54.8405
25+ $ 5.6268 ¥ 47.5465
100+ $ 4.7952 ¥ 40.5194
250+ $ 4.3848 ¥ 37.0516
490+ $ 4.0215 ¥ 33.9817
980+ $ 3.6855 ¥ 31.1425
库存: 723
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.92
直接购买
加入购物车
