105990007

产品分类: 电机驱动模块
产品描述:
供应商型号: ET-4060368
供应商: 海外现货
标准整包数: 1
SEEED STUDIO/深圳矽递科技 电机驱动模块 105990007

105990007概述

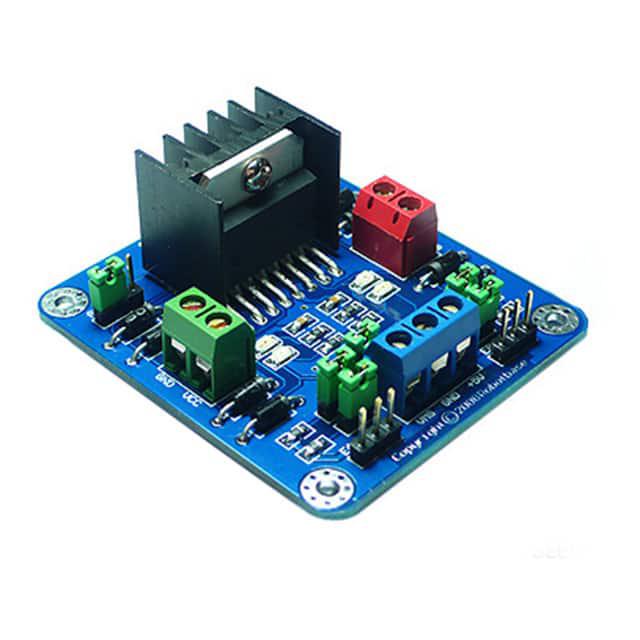

    L298 Dual H-Bridge Motor Driver 技术手册

    产品简介


    L298 Dual H-Bridge Motor Driver 是一款高性能的电机驱动模块,采用了ST公司生产的L298N双全桥驱动芯片。这款驱动器设计用于接受标准TTL逻辑电平并驱动感应负载,如继电器、电磁阀、直流电机及步进电机。模块具有轻量化设计和小尺寸,使其成为机器人、自动化设备和车辆控制等多种应用的理想选择。

    技术参数


    - 输入电压范围:+5V~+46V
    - 最大输出电流:2A
    - 逻辑电源电压范围:+5V~+7V(内部供电+5V)
    - 逻辑电流:0~36mA
    - 控制电平:低电平(-0.3V~1.5V),高电平(2.3V~Vss)
    - 使能信号电平:低电平(-0.3V~1.5V),高电平(2.3V~Vss)
    - 最大功率:25W(温度75℃)
    - 工作温度范围:-25℃~+130℃
    - 尺寸:60mm 54mm
    - 重量:约48克
    - 接口:2个直流电机/4相双相步进电机输出端口
    - 额外功能:2个电流探头接口,电源选择开关,4个上拉电阻开关,电机方向指示LED,4个标准安装孔

    产品特点和优势


    L298 Dual H-Bridge Motor Driver 的显著特点是其高容量和轻量化设计。它能够承受高达2A的电流,并且具备过流保护功能。此外,该模块提供了丰富的接口选项,包括电流探头接口、电源选择开关和上拉电阻开关,极大地提高了系统的灵活性和可扩展性。在重载情况下,其内置散热设计确保了良好的热稳定性。

    应用案例和使用建议


    L298 Dual H-Bridge Motor Driver 广泛应用于各种需要电机控制的应用场景,例如机器人、轮式平台和自动控制系统。根据手册中的描述,一个典型的使用案例是通过Arduino控制一个双轮机器人。在这种应用中,可以通过改变输入信号来控制电机的方向和速度。
    为了优化应用效果,建议:
    1. 确保提供稳定的电源电压,以避免电流波动导致的不稳定现象。
    2. 在连接电机时,确保正确接线,尤其是注意正负极的正确连接,避免损坏电机和驱动器。
    3. 在长时间运行或大负载情况下,建议增加外部散热措施以提高系统稳定性。

    兼容性和支持


    该模块设计与多种微控制器和开发板兼容,包括Arduino、Raspberry Pi和其他常见的开源硬件平台。制造商提供了详尽的技术支持和文档资源,帮助用户快速上手并解决可能出现的问题。

    常见问题与解决方案


    根据技术手册中的常见问题解答,以下是一些可能遇到的问题及其解决方案:
    - 问题:如何限制输出电流至100mA?
    解决方案:可以使用外部限流电路或调整电源电压,具体方法参考模块的数据手册。

    - 问题:如何确保电机驱动模块正常工作?
    解决方案:确保电源电压符合要求,检查所有连接是否正确,并查看模块的数据手册以获取详细的接线指南。

    总结和推荐


    综上所述,L298 Dual H-Bridge Motor Driver 拥有优秀的性能和广泛的应用场景,特别是在需要高效电机控制的领域。尽管在某些特定应用中可能需要额外的支持和调整,但总体来说,该模块是一个值得推荐的产品。无论是初学者还是专业工程师,都能从中受益并获得满意的体验。

105990007参数

参数
工作电压 -
功能类别 -
工作电流 -
安装方式 底座安装
零件状态 在售
包装方式 散装

105990007厂商介绍

Seeed Studio是一家总部位于中国深圳的电子模块和开发工具供应商,专注于为创客、工程师和教育工作者提供创新的硬件解决方案。公司主营产品包括传感器、模块、开发板、工具和套件等,广泛应用于物联网(IoT)、人工智能(AI)、机器人技术、智能家居、可穿戴设备等多个领域。

Seeed Studio的优势在于其强大的研发能力和快速响应市场变化的能力。公司不仅提供标准化的产品,还支持定制化服务,以满足客户的特定需求。此外,Seeed Studio还拥有一个活跃的社区,用户可以在这里分享项目、获取技术支持和灵感。公司的产品以其高性价比、易用性和创新性而受到全球用户的青睐。

105990007数据手册

厂牌 PDF简要描述 下载
SEEED STUDIO/深圳矽递科技 电机驱动模块 SEEED STUDIO/深圳矽递科技 105990007 105990007数据手册
