108990003

产品分类: 电机驱动模块
产品描述: Seeed Studio, 评估板, 24BYJ48芯片
供应商型号: 1597-1203-ND
供应商: Digi-Key
标准整包数: 1
SEEED STUDIO/深圳矽递科技 电机驱动模块 108990003

108990003概述

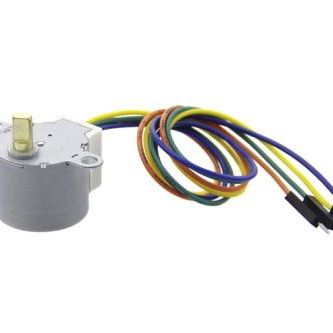

    # 24BYJ48 小型高扭矩步进电机技术手册

    产品简介


    24BYJ48是一款小型高扭矩步进电机,主要应用于空调叶片控制、小型温控风扇和自动窗帘等领域。其紧凑的设计使得它成为智能家居系统中的理想选择。这款电机体积小,重量轻,非常适合需要空间节省且高扭矩需求的应用场景。

    技术参数


    以下是24BYJ48步进电机的关键技术参数:
    | 参数 | 描述 |

    | 相数 | 4相 |
    | 步距角 | 5.625°/32 |
    | 减速比 | 1/32 |
    | 额定电压 | 5V直流电 |
    | 线圈电阻 | 25欧姆 |
    | 空载吸合频率 | ≥500赫兹 |
    | 空载释放频率 | ≥800赫兹 |
    | 吸合转矩 | ≥39.2毫牛·米 |
    | 定位转矩 | ≥20毫牛·米 |
    | 绝缘等级 | A级 |
    | 噪音水平 | <40分贝 |
    | 转向 | 逆时针(CCW) |
    | 重量 | 35克(手册描述为33克) |

    产品特点和优势


    24BYJ48步进电机具有以下特点和优势:
    - 小巧轻便:尽管体积较小,但其设计依然保证了高扭矩输出,适用于需要空间节约的场合。
    - 高性能:拥有较高的空载吸合和释放频率,能够提供稳定的运行表现。
    - 可靠性高:定位转矩稳定,确保长时间运行无故障。
    - 低噪音:噪音水平低于40分贝,适用于对噪声要求较高的环境。

    应用案例和使用建议


    24BYJ48步进电机在多个智能设备中有广泛应用。例如,在自动窗帘控制系统中,该电机可以平稳地驱动窗帘的开启和关闭,既节能又安静。在小型温控风扇中,它能有效调节风速和方向。
    使用建议
    - 在安装过程中要注意电线的连接稳固,以避免信号干扰和机械磨损。
    - 定期检查电机的温度,以防止过热导致的性能下降。

    兼容性和支持


    24BYJ48步进电机适用于多种控制电路,包括Arduino和Raspberry Pi等常见的开源硬件平台。若需要技术支持,可以访问Seeed Studio的官方论坛([论坛链接](http://www.seeedstudio.com/forum/viewforum.php?f=57)),获取详细的使用说明和技术支持。

    常见问题与解决方案


    问题1:电机启动困难
    解决方法
    检查电机的电源连接是否正常,确认电机供电电压是否符合额定电压。同时检查是否有外部干扰,如电线松动或接触不良。
    问题2:电机运行不稳定
    解决方法
    确认所有连线是否牢固连接,并重新配置控制器程序,以确保步进脉冲信号稳定。此外,检查电机的工作环境温度是否过高,采取适当的散热措施。
    问题3:电机噪音大
    解决方法
    如果发现电机运行时噪音较大,可能是因为机械部件松动或者有异物干扰。尝试调整电机固定装置,并检查周围环境是否清洁,排除噪音源。

    总结和推荐


    综上所述,24BYJ48步进电机是一款高性能、紧凑设计的产品,非常适合用于智能家居和其他需要精确控制和高扭矩的应用。其出色的性价比和广泛的适用范围使其在市场上具备强大的竞争力。因此,我强烈推荐使用这款电机来实现您的项目需求。
    如有任何疑问,欢迎随时联系Seeed Studio获取技术支持。

108990003参数

参数
功能类别 -
工作电流 -
工作电压 -
零件状态 在售
包装方式 散装

108990003厂商介绍

Seeed Studio是一家总部位于中国深圳的电子模块和开发工具供应商,专注于为创客、工程师和教育工作者提供创新的硬件解决方案。公司主营产品包括传感器、模块、开发板、工具和套件等,广泛应用于物联网(IoT)、人工智能(AI)、机器人技术、智能家居、可穿戴设备等多个领域。

Seeed Studio的优势在于其强大的研发能力和快速响应市场变化的能力。公司不仅提供标准化的产品,还支持定制化服务,以满足客户的特定需求。此外,Seeed Studio还拥有一个活跃的社区,用户可以在这里分享项目、获取技术支持和灵感。公司的产品以其高性价比、易用性和创新性而受到全球用户的青睐。

108990003数据手册

厂牌 PDF简要描述 下载
SEEED STUDIO/深圳矽递科技 电机驱动模块 SEEED STUDIO/深圳矽递科技 108990003 108990003数据手册

108990003封装设计

查看详情并下载
Symbol
Footprint
3D Model
