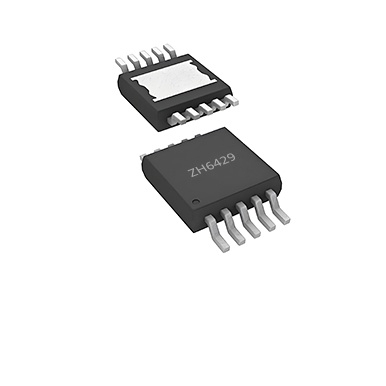

ZH6429

产品分类: 电机驱动模块
产品描述: 步进电机智能驱动器,步进电机智能驱动器
供应商型号: ZH6429 ESSOP-10
供应商: 国内现货
标准整包数: 4000
SEMIMENT/上海赛卓电子 电机驱动模块 ZH6429

ZH6429概述

    ZH6429 步进电机智能驱动器技术手册

    产品简介


    ZH6429是一款专为小型步进电机设计的智能驱动器。它可以工作在4.5V~30V的电压范围内,输出电流可达600mA。ZH6429集成了多种高级功能,包括脉冲和方向控制接口、正弦波输出(256细分)、低电流休眠模式、失步报警保护等。该驱动器适用于各种循环扇、风门执行器、水阀和冷凝液阀等应用领域。

    技术参数


    - 供电范围: 4.5V ~ 30V
    - 输出电流: 600mA
    - 接口: Pulse (脉冲) 和 DIR (方向)
    - 细分精度: 256细分
    - 工作温度范围: -40°C ~ 125°C
    - 休眠电流: ≤5μA
    - 过流保护: 高侧过流保护点 1.312A,低侧过流保护点 3.39A
    - 过温保护: 保护温度 147°C ~ 175°C
    - 电源上升斜率: 2V/us
    - 绝对最大额定值:
    - 电源电压(VM): 35V
    - 内部低压供电(VDD): 6V
    - 功率输出电压(OUTx): 35V
    - IO口电压(Pulse): 28V
    - IO口电压(DIR,nFault/RUN): 5.5V

    产品特点和优势


    1. 低电流休眠模式: 减少功耗,延长使用寿命。
    2. 自动路径规划: 支持脉冲群模式,简化上位机设计。
    3. 故障检测和保护: 具有过流、过温和失步保护,确保安全稳定运行。
    4. 软启动和软停车: 缓解启动和停止时的冲击,提升用户体验。

    应用案例和使用建议


    - 循环扇: 可用于自动化循环扇,调节气流强度和方向。
    - 风门执行器: 适合于自动化控制系统,精准控制风门开启角度。
    - 水阀和冷凝液阀: 实现自动化控制,提高系统的可靠性和稳定性。
    使用建议:
    1. 在极端环境下使用时,注意监测过温保护和过流保护状态。
    2. 在选择PWM频率时,确保其不超过驱动器的最大限制,以避免不必要的损耗。
    3. 使用合适的电源和滤波电容,以确保稳定的电源供应。

    兼容性和支持


    - 封装类型: ESSOP10
    - 包装数量: 4000个/Reel
    - 制造商支持: 提供详尽的技术文档和在线技术支持,帮助用户解决实际问题。

    常见问题与解决方案


    1. 问题: 驱动器无法正常工作
    - 解决方案: 检查供电电压是否在规定范围内,确认所有连接正确无误。
    2. 问题: 发生过流保护
    - 解决方案: 检查负载是否超负荷,重新调整输出电流设置。
    3. 问题: 脉冲信号不准确
    - 解决方案: 检查脉冲信号线是否有干扰,使用屏蔽线并缩短线路长度。

    总结和推荐


    综上所述,ZH6429步进电机智能驱动器凭借其广泛的适用范围、高精度控制和全面的保护功能,非常适合于各类自动化控制系统。无论是对功耗敏感的应用还是需要精确控制的应用,ZH6429都能提供可靠的解决方案。因此,我强烈推荐此款驱动器给需要高性能步进电机驱动的应用场合。

ZH6429参数

参数
功能类别 -
工作电流 -
工作电压 -
通用封装 ESSOP-10
