URB2405YMD-15WR3

产品分类: DC-DC模块
产品描述: 120-300(PFM)KHz 自然空冷 81% 15W 3A 5V 1 36V(DC) 9V(DC) 通孔安装 25.4mm*25.4mm*11mm
供应商型号: 14M-URB2405YMD-15WR3
供应商: 云汉优选
标准整包数: 1

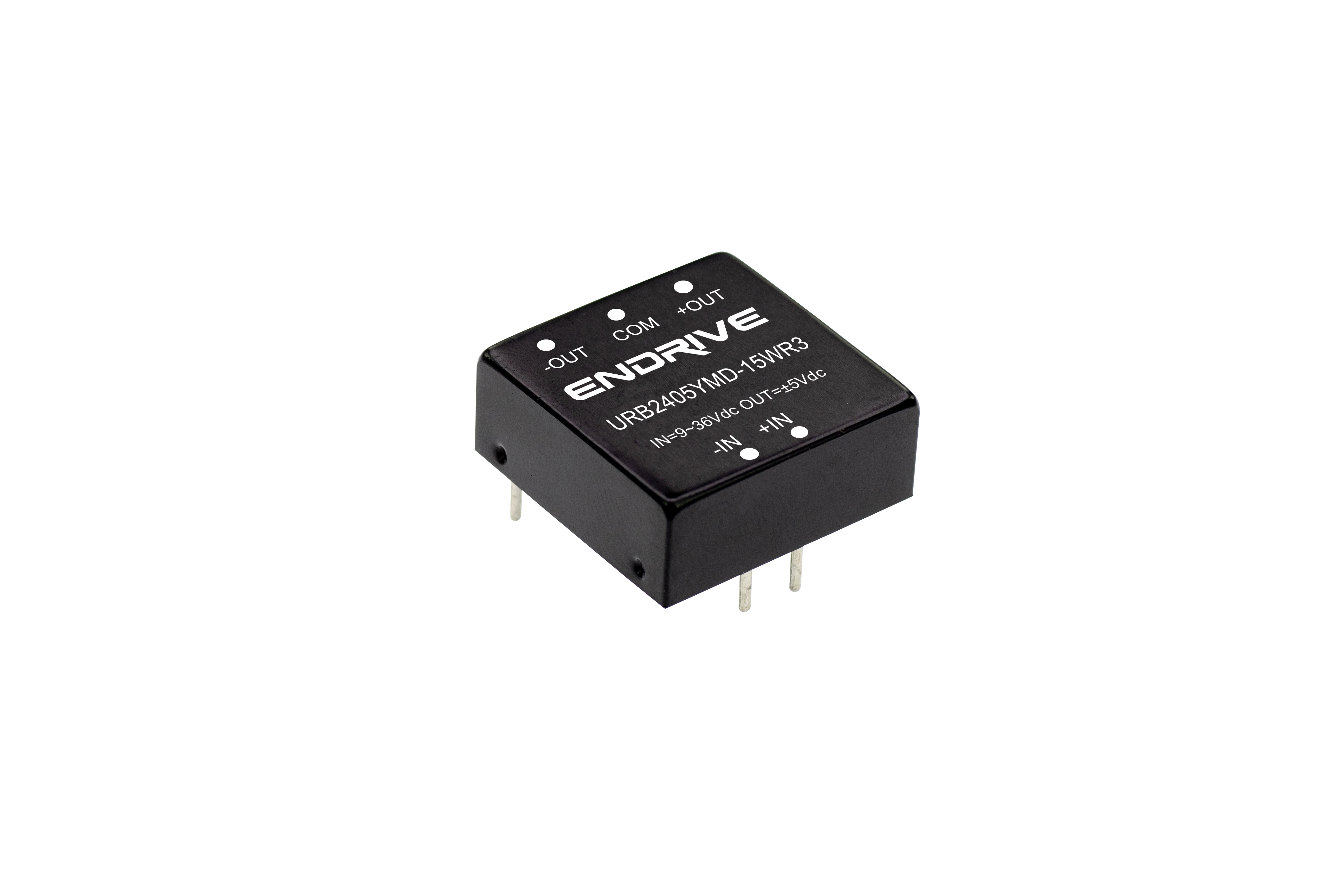

ENDRIVE/江苏能动电子 DC-DC模块 URB2405YMD-15WR3

URB2405YMD-15WR3概述

    # URBYMD-15WR3系列宽电压输入DC-DC模块电源

    产品简介


    URBYMD-15WR3系列是江苏能动电子科技有限公司推出的15W宽电压输入DC-DC模块电源。该系列产品具有广泛的输入电压范围,能够适用于多种工作环境,特别是在需要高可靠性和紧凑设计的应用场合。该系列电源广泛应用于无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表及智能化领域等。

    技术参数


    - 输入电压范围:
    - 4:1范围:9~36VDC或18~72VDC
    - 输出电压/输出电流:
    - 不同型号可提供5V/3000mA、12V/1250mA、15V/1000mA、±5V/±1500mA、±12V/±625mA、±15V/±500mA等规格。
    - 效率:最高可达87%
    - 工作温度范围:-40℃~+85℃
    - 存储温度范围:-50℃~+125℃
    - 绝缘强度:1500VDC(测试时间1分钟,漏电流小于0.5mA)
    - 纹波&噪声:50mVp-p(20MHz带宽,标称电压输入,100%负载)
    - 存储湿度:95%
    - 重量:20克
    - 平均无故障时间:200万小时(MIL-HDBK-217F@25℃)

    产品特点和优势


    URBYMD-15WR3系列具备以下独特功能和优势:
    1. 宽输入电压范围:支持4:1输入电压范围(9~36VDC或18~72VDC),提高了电源的灵活性和适应性。
    2. 高可靠性:具有六面金属屏蔽,提高电磁兼容性(EMC),并支持短路保护(自恢复)。
    3. 高隔离电压:1500VDC的隔离能力,确保电气安全。
    4. 优良的温控性能:工作温度范围为-40℃~+85℃,适应恶劣的工作环境。
    5. 符合RoHS指令:环保且符合国际标准。
    6. 高效率:最高效率可达87%,降低能耗,延长设备使用寿命。

    应用案例和使用建议


    应用案例
    URBYMD-15WR3系列电源广泛应用于以下领域:
    - 无线网络:用于路由器、基站等设备的供电。
    - 电信/数据通信:用于交换机、服务器等通信设备。
    - 工业控制系统:用于PLC、传感器等工业自动化设备。
    - 测量仪器仪表:用于精密测量仪器的供电。
    使用建议
    1. 合理选择型号:根据具体应用需求选择合适的输出电压和电流型号,以满足设备的供电要求。
    2. 注意散热:虽然该产品采用自然空冷方式,但在高温环境下建议增加散热措施,确保正常工作。
    3. 保护电路:在关键节点增加过载保护、短路保护等电路,确保系统的安全性。

    兼容性和支持


    URBYMD-15WR3系列电源与其他电子元器件具有良好的兼容性,可以方便地集成到现有的电子系统中。江苏能动电子科技有限公司提供全面的技术支持和服务,包括产品咨询、定制开发和技术培训等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源无法启动 | 检查输入电压是否在工作范围内,确认连接是否正确。 |
    | 输出电压不稳定 | 检查负载变化情况,若负载变化大需加装稳压电路。 |
    | 过热报警 | 减少负载,增加散热措施或更换更大功率的型号。 |

    总结和推荐


    URBYMD-15WR3系列电源凭借其宽输入电压范围、高效率、高可靠性等优点,在多个领域展现出强大的竞争力。该系列电源适用于需要高可靠性和紧凑设计的应用场合,值得推荐使用。如果您正在寻找一种高效、稳定的电源解决方案,URBYMD-15WR3系列将是您不错的选择。

URB2405YMD-15WR3参数

参数
输入电压最小值 9V(DC)
输出电压组数 1
转换效率 81%
特性 -
最大容性负载 -
输出总功率 15W
输入电压最大值 36V(DC)
输出电流最大值 3A
类型 -
散热方式 自然空冷
开关频率 120-300(PFM)KHz
输出方式 -
输出电压 5V
长*宽*高 25.4mm*25.4mm*11mm
安装方式 通孔安装

URB2405YMD-15WR3厂商介绍

ENDRIVE公司是一家知名的工业自动化和驱动技术供应商,专注于提供高效、可靠的电机和驱动解决方案。公司主营产品包括:

1. 电机:ENDRIVE提供多种类型的电机,如伺服电机、步进电机和通用电机,适用于不同的工业应用。

2. 驱动器:公司生产的驱动器能够与各种电机配合使用,实现精确的速度和位置控制。

3. 控制系统:ENDRIVE的控制系统能够集成电机和驱动器,提供一体化的解决方案。

4. 配件:包括电缆、连接器和其他辅助设备,以确保系统的稳定运行。

ENDRIVE的产品广泛应用于机械制造、自动化设备、机器人技术、能源管理和交通运输等多个领域。

ENDRIVE的优势在于:

1. 高性能:产品具有高效率、高精度和高可靠性,满足严苛的工业应用需求。

2. 定制化:公司提供定制化的解决方案,以满足客户的特定需求。

3. 技术支持:ENDRIVE拥有专业的技术支持团队,为客户提供全方位的技术支持和售后服务。

4. 创新:公司不断研发新技术,以保持行业领先地位。

URB2405YMD-15WR3数据手册

厂牌 PDF简要描述 下载
ENDRIVE/江苏能动电子 DC-DC模块 ENDRIVE/江苏能动电子 URB2405YMD-15WR3 URB2405YMD-15WR3数据手册

URB2405YMD-15WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.24
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.24
