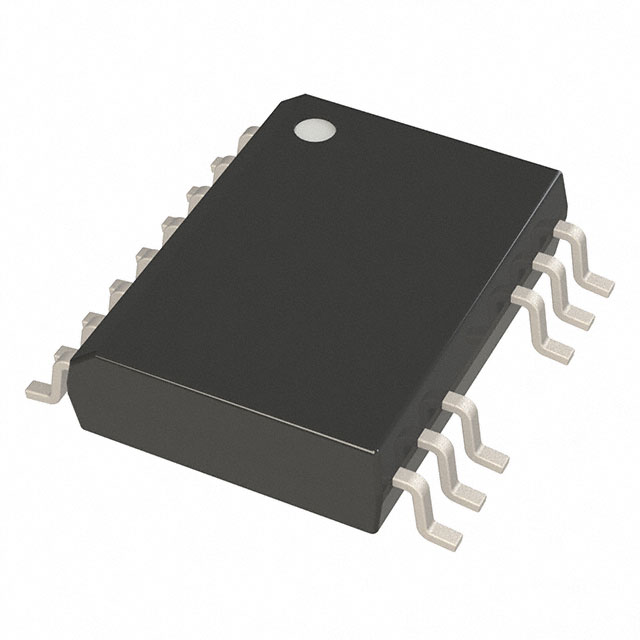

UCC21551CDWKR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: UCC21551CDWKR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 UCC21551CDWKR

UCC21551CDWKR概述

    UCC21551x 隔离双通道栅极驱动器技术手册

    1. 产品简介


    产品类型: 隔离双通道栅极驱动器
    主要功能: 用于驱动功率MOSFET、SiC和IGBT晶体管。具有双低侧驱动、双高侧驱动或半桥驱动功能。
    应用领域:
    - 机载电池充电器
    - 高压直流转换器
    - 汽车空调、车身电子系统
    - AC-DC和DC-DC隔离转换器
    - 电机驱动和逆变器
    - 不间断电源(UPS)

    2. 技术参数


    - 驱动能力:
    - 峰值源电流: 4A
    - 峰值灌电流: 6A
    - 电气特性:
    - 常态传播延迟: 33ns
    - 最大脉宽失真: 5ns
    - 最大VDD启动延迟: 10µs
    - 工作环境:
    - 温度范围: -40°C 至 +150°C
    - 输入电压范围: VCCI 3.0V 至 5.5V
    - 输出电压范围: VDDA/VDDB 6.5V 至 25V
    - 耐压等级:
    - 绝缘耐压: 2121V RMS(交流),2121V DC(直流)
    - 冲击耐压: 7692V 峰值(冲击)
    - 浪涌耐压: 10000V 峰值(浪涌)
    - 绝缘指标:
    - 爬电距离: >8mm
    - 间隙距离: >17um
    - CTI值: >600 V

    3. 产品特点和优势


    - 多功能性: 支持双低侧驱动、双高侧驱动和半桥驱动配置。
    - 高可靠性: 在-40°C至+150°C的温度范围内可靠运行,具备UVLO保护和抗噪声设计。
    - 强隔离能力: 具有5kVRMS的隔离屏障,CMTI(共模瞬态抑制)大于125V/ns,确保高度可靠的信号隔离。
    - 编程死时间功能: 通过外部电阻实现可编程死时间,提升安全性。
    - 快速响应: 响应速度快,适用于高速开关应用。

    4. 应用案例和使用建议


    应用案例:
    - 电动汽车充电桩: 使用UCC21551x驱动高压直流转换器,确保快速和安全的充电过程。
    - 工业电机驱动: 在电机驱动系统中,利用其双高侧驱动功能实现精确控制。
    使用建议:
    - 散热管理: 考虑到高功耗,确保良好的散热管理,使用低ESR/ESL电容来降低热阻。
    - 信号滤波: 在INA和INB输入端添加RC滤波器,以减少高频噪声的影响。
    - 保护电路: 为确保系统的可靠性,可以在EN和DT引脚上添加RC滤波器,过滤高频噪声。

    5. 兼容性和支持


    - 兼容性: 与大多数标准电源系统兼容,支持多种电压等级。
    - 支持资源: 包括技术文档、样品申请、技术支持热线等。TI提供了详尽的技术资料和支持,以帮助用户更好地使用该产品。

    6. 常见问题与解决方案


    - 问题1: 启动时发现输出不稳定。
    - 解决方案: 检查VCCI和VDDA/VDDB的电压是否符合要求,确保VCCI上添加适当的去耦电容。
    - 问题2: 驱动信号异常。
    - 解决方案: 检查输入信号(INA, INB)是否正确,确保其阈值电压在正常范围内。
    - 问题3: 设备过热。
    - 解决方案: 检查散热片是否安装正确,确保良好的散热条件。必要时可以增加散热片或风扇辅助散热。

    7. 总结和推荐



    总结

    :
    UCC21551x是一款高性能的隔离双通道栅极驱动器,具有强大的驱动能力和出色的隔离特性。其广泛的应用范围和多样的配置使其成为许多领域的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐UCC21551x作为新一代高效能电力电子系统的首选驱动器。无论是在电动汽车、工业电机还是UPS系统中,UCC21551x都能提供可靠的性能和卓越的可靠性。

UCC21551CDWKR参数

参数
下降时间 -
最大传播延迟时间 -
上升时间 -
输入类型 -
最小工作供电电压 -
逻辑电压 - VIL,VIH -
驱动数量 -
电流 - 峰值输出(灌入,拉出) -
驱动配置 -
栅极类型 -
最大工作供电电压 -
最大高压侧电压-自举 -
通道类型 -
包装方式 卷带包装

UCC21551CDWKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC21551CDWKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC21551CDWKR UCC21551CDWKR数据手册

UCC21551CDWKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.2776
2000+ ¥ 6.118
3000+ ¥ 5.9584
库存: 9000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 6277.6
