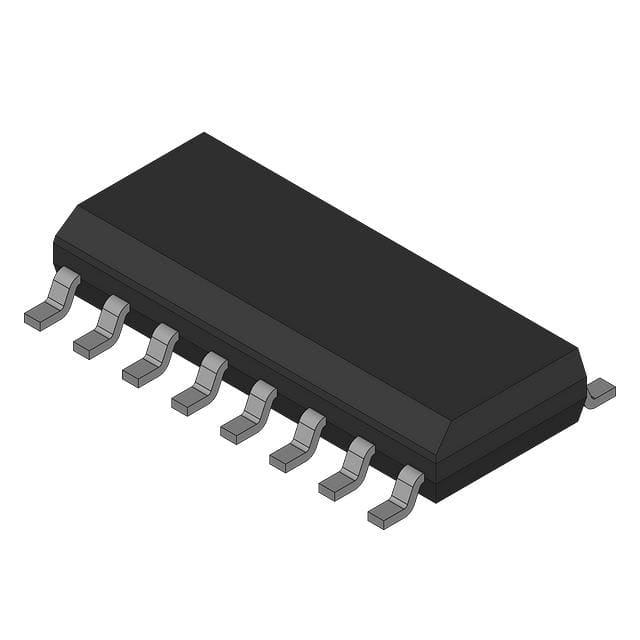

UC3710DW

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 85ns 1 4.7V 30ns 18V 800mV,2V Inverting,Non-Inverting IGBT,MOSFET,N沟道 85ns 低压侧 6A,6A SOIC-16 贴片安装
供应商型号: UC3710DW
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 栅极电源驱动器 UC3710DW

UC3710DW概述

    高电流场效应晶体管驱动器:UC1710/UC2710/UC3710 技术手册解读

    一、产品简介


    产品类型:高电流场效应晶体管(FET)驱动器
    主要功能:通过低电平控制信号驱动功率场效应晶体管(尤其是大功率MOSFET)。
    应用领域:广泛应用于开关电源、逆变器、电机控制、通信系统以及其他需要高功率输出的电路设计中。

    二、技术参数


    以下为UC1710/UC2710/UC3710系列的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压(Vin) | 4.7 | 15 | 18 | V |
    | 工作温度范围 | -55°C +125°C
    | 输出电流(源/灌) | ±500mA ±6A | mA/A |
    | 延迟时间(from N.I.) | 35 | 70 | ns |
    | 上升/下降时间(CL=30nF)| 85 | 150 | ns |
    | 逻辑输入电压低 | 0.8 V |
    | 逻辑输入电压高 | 2.0 V |
    注释:
    - 提供了不同的封装形式(CDIP、PDIP、TO-220、SOIC等),适用于不同环境需求。
    - 拥有热关断保护及欠压锁定功能,确保电路稳定运行。

    三、产品特点和优势


    1. 高性能输出:支持高达6A的输出电流能力,无论是源还是灌模式,均具备卓越的带载能力。
    2. 快速响应:典型延迟时间为3ns,上升/下降时间在各种负载条件下均小于150ns。
    3. 宽工作电压范围:支持4.7V至18V的宽泛输入电压范围,适应多种应用场景。
    4. 可靠性保障:提供欠压锁定保护(带滞回特性)、过温保护及热关断机制,防止异常运行。
    5. 多样化封装:根据具体需求提供CDIP、PDIP、TO-220等多种封装形式,便于灵活集成。
    四、应用案例与使用建议
    应用案例:
    - 电机驱动:在电机控制系统中,利用其高电流驱动能力实现精准控制。
    - 逆变器模块:作为核心驱动组件,提高逆变效率并降低功耗。
    - 开关电源:实现高效稳定的电压转换,提升设备整体性能。
    使用建议:
    1. 布线注意事项:尽量减少寄生电感和寄生电容的影响,以确保信号完整性。
    2. 电源管理:需合理配置外部供电滤波电容,避免因瞬态电流导致芯片过载。
    3. 散热优化:对于TO-220封装的型号,在高电流场景下务必注意良好散热措施。

    五、兼容性和支持


    - 兼容性:支持与标准接口的其他元器件无缝协作,例如微控制器和PWM信号源。
    - 技术支持:TI提供详尽的技术文档、参考设计和专业客服支持,帮助开发者快速解决问题。
    - 长期供应承诺:被定义为“ACTIVE”,表明该产品推荐用于新设计,且将持续供货。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后器件不工作 | 检查供电电压是否处于有效范围内(4.7V~18V)。 |
    | 热关断触发 | 改善散热条件或降低工作电流负荷。 |
    | 输出波形出现毛刺 | 添加滤波电容至电源输入端,改善信号质量。 |
    七、总结与推荐
    综合评价:
    UC1710/UC2710/UC3710系列高电流FET驱动器凭借优异的性能指标、多样化的封装选择以及强大的保护功能,在工业级和消费类电子产品中表现出色。其适配性广、可靠性强,非常适合高功率场景下的应用开发。
    推荐指数:⭐⭐⭐⭐⭐
    适用场景:适用于需要高电流驱动、快速响应、宽电压范围及良好保护特性的场合。若需进一步提升复杂系统的稳定性,可考虑结合其他辅助芯片协同工作。
    购买建议:鉴于此系列已被认定为推荐产品,建议尽早规划采购计划,以保证供应链稳定。

UC3710DW参数

参数
最大传播延迟时间 30ns
最小工作供电电压 4.7V
逻辑电压 - VIL,VIH 800mV,2V
栅极类型 IGBT,MOSFET,N沟道
驱动数量 1
通道类型 -
最大高压侧电压-自举 -
下降时间 85ns
上升时间 85ns
电流 - 峰值输出(灌入,拉出) 6A,6A
输入类型 Inverting,Non-Inverting
最大工作供电电压 18V
驱动配置 低压侧
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
