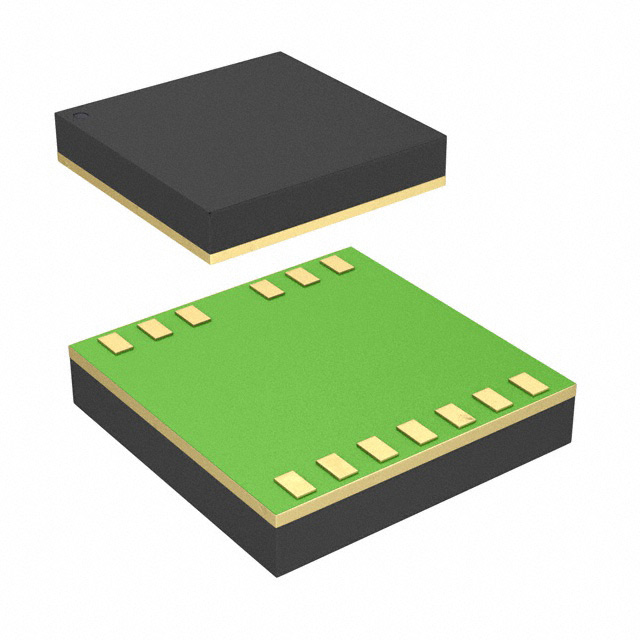

UCC21225ANPLR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 6ns 2 3V 30ns,30ns 18V 7ns 反相,非反相 VLGA-13 贴片安装
供应商型号: 26M-UCC21225ANPLR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 栅极电源驱动器 UCC21225ANPLR

UCC21225ANPLR概述

    UCC21225A:4-A, 6-A 2.5-kVRMS 隔离式双通道栅极驱动器

    产品简介


    UCC21225A 是一款集成隔离功能的双通道栅极驱动器,具有卓越的性能和可靠性。它主要用于功率转换应用,如服务器、电信、IT和工业基础设施中的电源供应系统、电机驱动、直流到交流太阳能逆变器以及电动汽车(HEV和BEV)电池充电器。UCC21225A 具有强大的性能指标,支持高达5-MHz的开关频率,能够驱动高达500-VDC的工作电压,并提供出色的传播延迟和脉宽失真性能。

    技术参数


    - 输入范围:3 V 至 18 V
    - 输出能力:4-A 峰值源电流,6-A 峰值灌电流
    - 耐压能力:最高可达 25 V 的 VDD
    - 共模瞬态抗扰度(CMTI):大于 100 V/ns
    - 传播延迟:典型值为 19 ns
    - 延时匹配:最大值为 5 ns
    - 脉冲宽度失真:最大值为 6 ns
    - 过压保护:带有 UVLO(欠压锁定)
    - 绝缘耐压:2500-VRMS 一分钟耐压认证

    产品特点和优势


    UCC21225A 拥有多项独特功能,包括双重低侧、高侧驱动器配置选项、快速关断和程序化死区时间。这些特点使得该驱动器非常适合在高功率密度和高效率应用中使用。此外,UCC21225A 的 2.5-kVRMS 绝缘屏障提供了卓越的安全性,满足 DIN V VDE V 0884-11:2017-01 和 UL 1577 等严格标准。这些安全认证使得 UCC21225A 在安全关键型应用中表现出色,具有很高的市场竞争力。

    应用案例和使用建议


    UCC21225A 广泛应用于多种电力转换场合,例如直流到直流和交流到直流电源供应、电机驱动和直流到交流太阳能逆变器、电动汽车充电器等。在实际使用中,可以根据具体的应用需求来选择合适的驱动模式(低侧、高侧或半桥模式)。建议根据负载要求调整死区时间和电源管理设置,以确保最佳的性能表现。

    兼容性和支持


    UCC21225A 支持与各种数字和模拟控制器接口,输入信号兼容 TTL 和 CMOS 标准,这使其在众多控制器中具有广泛的兼容性。厂商提供详尽的技术文档和支持服务,确保用户能够轻松上手并顺利应用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法正常启动 | 检查 VCCI 供电是否稳定,确认 UVLO 设置正确 |
    | 输出信号不稳定 | 调整死区时间,检查输入信号是否符合要求 |
    | 发热严重 | 确保散热措施到位,优化电路布局 |

    总结和推荐


    综上所述,UCC21225A 是一款高度可靠的隔离式双通道栅极驱动器,具备优良的性能和广泛的应用前景。其优异的电气特性、隔离能力和高安全性使其成为电力转换应用的理想选择。我们强烈推荐此产品用于需要高可靠性和高性能的各类应用中。

UCC21225ANPLR参数

参数
电流 - 峰值输出(灌入,拉出) -
上升时间 6ns
驱动数量 2
最大工作供电电压 18V
驱动配置 反相,非反相
最大高压侧电压-自举 -
下降时间 7ns
最大传播延迟时间 30ns,30ns
最小工作供电电压 3V
逻辑电压 - VIL,VIH -
栅极类型 -
输入类型 -
通道类型 -
5.1mm(Max)
5.1mm(Max)
1mm(Max)
通用封装 VLGA-13
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
