UCC27221PWP

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 17ns 2 3.7V 20V 700mV,2.6V Inverting MOSFET,N沟道 17ns 半桥 4A,4A HTSSOP-14 贴片安装
供应商型号: 25E-UCC27221PWP
供应商: 国内现货
标准整包数: 1

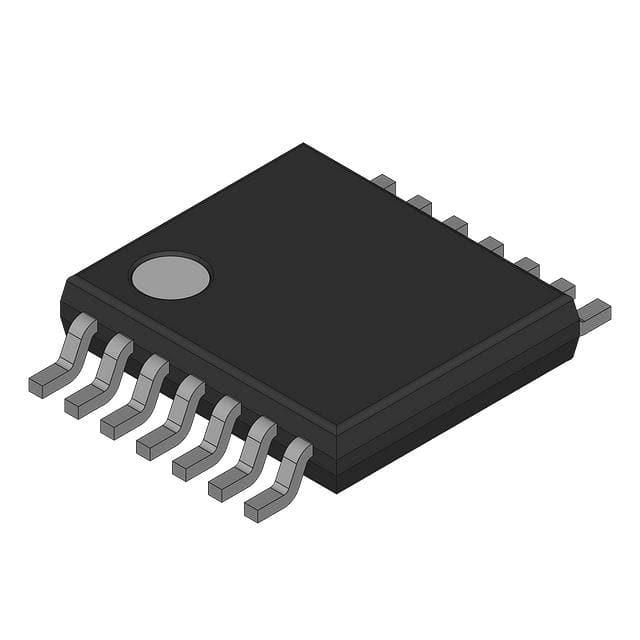

TEXAS INSTRUMENTS 栅极电源驱动器 UCC27221PWP

UCC27221PWP概述


    产品简介


    UCC27221/UCC27222 高速同步降压驱动器
    UCC27221 和 UCC27222 是专为现代高效率、低输出电压设计而开发的高速同步降压驱动器。它们主要应用于非隔离单相或多相直流到直流转换器,用于处理器电源、通用计算机、电信和数据通信等领域。这些器件能够显著提高系统效率,同时简化设计复杂度,适用于广泛的工业和消费电子应用。

    技术参数


    - 输入电压范围: 12 V 或 5 V(可选 3.3 V 输入,需 12 V 总线偏置)
    - 门驱动器: 内置 6.5 V 门驱动调节器,±3.3 A TrueDrive 门驱动
    - 温度范围: 运行温度范围为 -55°C 至 115°C,存储温度范围为 -65°C 至 150°C
    - 功率耗散: 在 TA = 25°C 时,最大功率耗散为 3 W
    - 封装: 14 引脚 PowerPAD HTSSOP 封装,热阻 θjc 为 2°C/W
    - 绝对最大额定值: VDD 范围为 -0.3 V 至 20 V;最大输入电压为 30 V;最大负载电流为 4.0 A

    产品特点和优势


    - 高效性: 通过最小化体二极管导通和反向恢复损耗来实现
    - 透明操作: 可以直接从单端 PWM 输入信号进行透明同步降压门驱动操作
    - 温度适应性: 自动调整以适应不同的工作条件,确保稳定运行
    - 可靠性: 采用 PowerPAD 封装技术,有助于降低热点温度并减少板面积

    应用案例和使用建议


    典型应用场景
    - 处理器电源: 适用于需要高性能、高可靠性的计算设备
    - 电信和数据通信设备: 可用于多种通信设备中的直流到直流转换
    使用建议
    - 选择 VHI 系列电阻器: 当输入电压为 12 V 或更高时,建议使用 4Ω 到 10Ω 的电阻器以减小 dV/dt 影响
    - 优化布局: 为了最小化 dV/dt 效应,建议在 PCB 布局上紧密连接开关节点,尽量减少寄生电感
    - 选择合适的旁路电容器: 根据容许的纹波电压选择合适的旁路电容器,例如对于 180nF 或 220nF 容量的电容器

    兼容性和支持


    - 兼容性: UCC27221 和 UCC27222 与市场上常见的直流到直流转换器兼容
    - 技术支持: Texas Instruments 提供详细的技术文档和全面的技术支持服务

    常见问题与解决方案


    1. 问题: 门驱动器输出不稳定
    - 解决方案: 检查输入信号和连接线,确保所有接地和电源连接正确无误
    2. 问题: 功率耗散过大
    - 解决方案: 检查散热设计,增加散热片或者考虑使用外部风扇进行冷却
    3. 问题: 输出波形失真
    - 解决方案: 优化 PCB 布局,特别是关键节点之间的布线,以减少寄生电感

    总结和推荐


    总体评估: UCC27221 和 UCC27222 在高效性、温度适应性和可靠性方面表现出色。它们非常适合于高要求的应用场景,特别是在处理器电源和通信设备中。虽然在某些条件下可能需要额外的优化措施,但其出色的性能使其成为值得推荐的选择。
    结论: 基于上述技术规格和实际应用场景,强烈推荐使用 UCC27221 和 UCC27222 高速同步降压驱动器,尤其适用于对效率和稳定性要求较高的场合。

UCC27221PWP参数

参数
最大高压侧电压-自举 -
驱动配置 半桥
最小工作供电电压 3.7V
输入类型 Inverting
最大工作供电电压 20V
通道类型 -
最大传播延迟时间 -
下降时间 17ns
电流 - 峰值输出(灌入,拉出) 4A,4A
驱动数量 2
栅极类型 MOSFET,N沟道
上升时间 17ns
逻辑电压 - VIL,VIH 700mV,2.6V
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-14
安装方式 贴片安装
零件状态 停产
包装方式 管装

UCC27221PWP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC27221PWP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC27221PWP UCC27221PWP数据手册

UCC27221PWP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 19.8056
5000+ ¥ 18.919
10000+ ¥ 18.2337
库存: 1400
起订量: 505 增量: 0
交货地:
最小起订量为:10
合计: ¥ 198.05
