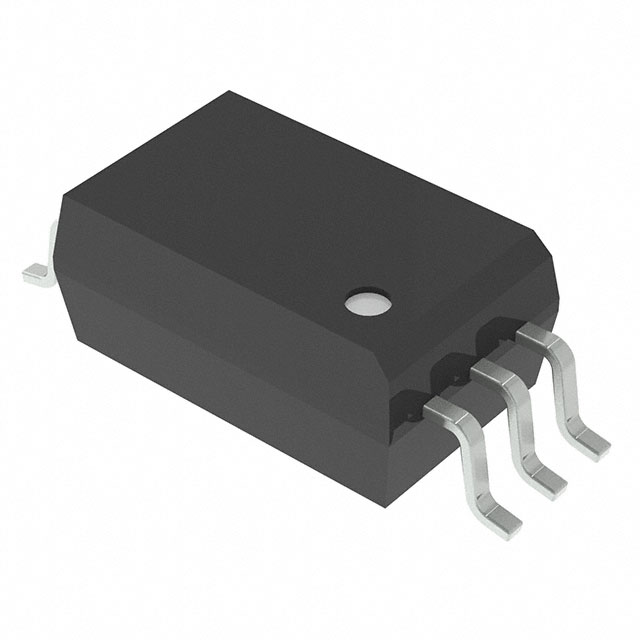

UCC23513DWYR

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 28ns 1 70ns(Typ) 25ns(Max) SOIC-6 贴片安装,黏合安装
供应商型号: 14M-UCC23513DWYR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 栅极电源驱动器 UCC23513DWYR

UCC23513DWYR概述


    产品简介


    UCC23513是一款单通道隔离栅极驱动器,具有5.7-kVRMS的隔离耐压等级,可与光耦合器兼容。这款驱动器特别适用于工业电机控制驱动、工业电源供应、不间断电源(UPS)、太阳能逆变器及感应加热等领域。它具备高输出电流能力(源电流可达4.5A,沉电流可达5.3A),并能够在14V到33V的输出驱动供电电压范围内工作。UCC23513不仅适用于低侧和高侧功率场效应管(FET)的驱动,还能够有效处理高达150kV/μs的共模瞬态干扰(CMTI),确保稳定可靠的运行。

    技术参数


    | 参数名称 | 规格 |

    | 输入电流 (IF) | 最大值:25 mA |
    | 输入电压 (VIN) | 最大值:14 V |
    | 输出电压 (VOUT) | VCC – VEE = -0.3 V 至 35 V |
    | 工作温度范围 (TJ) | -40°C 至 150°C |
    | 封装尺寸 (SO-6) | 7.5 mm x 4.68 mm |
    | 隔离耐压等级 (VISO) | 5700 VRMS(持续1分钟) |
    | 最大输出电流 | 源电流:4.5 A;沉电流:5.3 A |
    | 驱动电压 (VCC) | 14V至33V(UCC23513),10V至33V(UCC23513B) |
    | 脉冲宽度失真 (PWD)| 最大值:35 ns |
    | 共模瞬态抗扰度 (CMTI)| 150 kV/µs |
    | 传播延迟 (tPHL/tPLH)| 70 ns 至 105 ns |

    产品特点和优势


    UCC23513具有显著的优势,包括高共模瞬态抗扰度(CMTI)和快速的传播延迟(最高为105 ns)。此外,该产品提供了卓越的温度稳定性,工作温度范围宽达-40°C至150°C,这使其适用于更广泛的工业应用。UCC23513还具备8.5毫米的外部爬电距离和清晰度,这有助于提高产品可靠性并减少安装时的风险。

    应用案例和使用建议


    应用案例
    - 工业电机控制驱动:UCC23513适用于工业电机控制系统的栅极驱动,由于其高耐压等级,可确保系统在恶劣环境中稳定运行。
    - 工业电源供应:在工业电源供应中,UCC23513能够提供可靠的隔离驱动,确保电源的高效转换。
    - 太阳能逆变器:在太阳能逆变器的应用中,UCC23513的宽温度范围和高共模瞬态抗扰度使其能够适应多变的工作环境。
    使用建议
    - 确保驱动器的输入电压和输出电压匹配所使用的电力电子器件的要求。
    - 仔细检查并符合相关的安全标准,例如UL 1577、DIN V VDE V0884-11: 2017-01和GB4943.1-2011。
    - 使用合适的散热措施,以避免热过载导致的性能下降。

    兼容性和支持


    UCC23513的封装设计保证了与传统光耦合器的互换性,因此在硬件设计上可以实现简单的升级。Texas Instruments提供了详尽的技术支持和文档资料,确保客户能够顺利地集成和使用该产品。同时,该产品的认证齐全,包括UL 1577和CQC等安全认证,使客户在应用中更加放心。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号异常 | 检查输入电压是否正常,调整UVLO设置 |
    | 过温保护触发 | 优化散热设计,增加散热片或风扇 |
    | 输出电流不足 | 检查负载情况,增加供电电压或降低负载电阻 |
    | 电磁干扰影响 | 添加屏蔽措施,如金属外壳或屏蔽线 |

    总结和推荐


    UCC23513凭借其卓越的性能和广泛的应用领域,成为工业电机控制驱动、电源供应和太阳能逆变器的理想选择。其独特的设计特点使其能够在严苛的工作环境下稳定可靠地运行。综合来看,强烈推荐将UCC23513用于各类需要隔离驱动的高可靠性应用中。

UCC23513DWYR参数

参数
最大高压侧电压-自举 -
最大传播延迟时间 70ns(Typ)
栅极类型 -
驱动数量 1
电流 - 峰值输出(灌入,拉出) -
驱动配置 -
输入类型 -
上升时间 28ns
逻辑电压 - VIL,VIH -
最小工作供电电压 -
最大工作供电电压 -
下降时间 25ns(Max)
通道类型 -
4.78mm(Max)
7.6mm(Max)
3.55mm(Max)
通用封装 SOIC-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

UCC23513DWYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC23513DWYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC23513DWYR UCC23513DWYR数据手册

UCC23513DWYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
