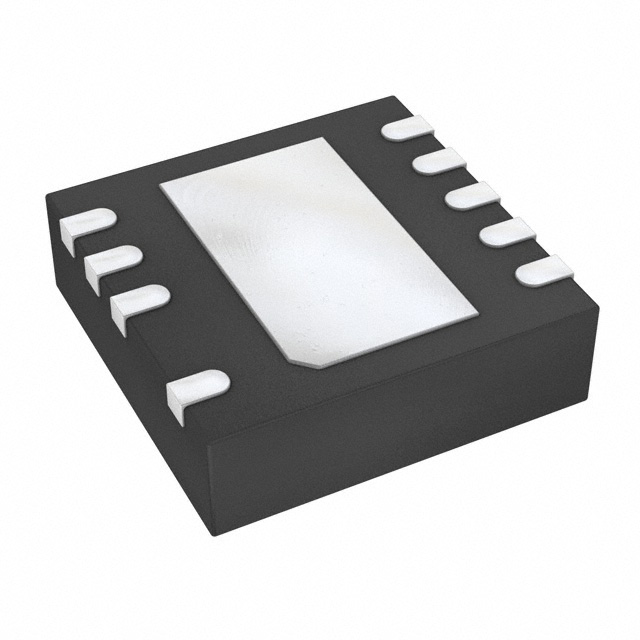

UCC27200ADRCT

产品分类: 栅极电源驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 8ns 2 8V 50ns 17V 3V,8V Non-Inverting MOSFET,N沟道 7ns 半桥 3A,3A SON 贴片安装
供应商型号: UCC27200ADRCT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 栅极电源驱动器 UCC27200ADRCT

UCC27200ADRCT概述

    PWM控制器:UCC27200A和UCC27201A

    产品简介


    UCC27200A和UCC27201A是来自Texas Instruments的高性能高频PWM控制器,专为电信、数据通信及商业市场中的电源供应设计。这些控制器驱动两个N沟道MOSFET(高侧和低侧配置),具有集成的120V自举二极管,能够在半桥、全桥及主动钳位前向转换器中实现精确控制。两款型号的主要区别在于输入阈值电平,UCC27200A提供高噪声免疫CMOS输入阈值,而UCC27201A则提供TTL兼容阈值。

    技术参数


    - 供电电压范围:8V至17V
    - 最高自举电压:120V
    - 最大输出电流:3A源电流,3A拉电流
    - 开关频率:高达1MHz
    - 延迟时间:传播延迟时间小于20ns
    - 门级驱动能力:低侧输出电流100mA时,输出低电平电压最大0.4V;高侧输出电流100mA时,输出低电平电压最大0.4V
    - 热性能:典型情况下的热阻较低(例如,DDA封装的热阻为106.5°C/W)
    - 温度范围:工作温度-40°C至140°C

    产品特点和优势


    - 高可靠性:集成的自举二极管消除了外部分立二极管的需求,减少了故障点。
    - 增强的噪声免疫:高噪声免疫CMOS输入结构使设备能够稳定工作在高噪声环境中。
    - 快速响应:小于20ns的传播延迟和大于1MHz的运行频率使得UCC27200A和UCC27201A适合于高速开关应用。
    - 热管理优化:内建的自举二极管和优化的热阻有助于散热,延长产品寿命。

    应用案例和使用建议


    UCC27200A和UCC27201A广泛应用于电信、数据通信和商用市场中的电源转换器,如半桥、全桥转换器和有源钳位前向转换器。建议在使用这些控制器时:
    - 确保连接良好的接地以减少噪声干扰。
    - 选用合适的自举电容值,确保足够的栅极充电。
    - 注意避免过热,合理布局以利于散热。

    兼容性和支持


    - 封装选项:提供多种封装选项,包括8脚SOIC、带PowerPAD的SOIC、SON-8和SON-10。
    - 技术支持:Texas Instruments提供了详尽的技术文档、工具和支持资源,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题:自举电压不足
    - 解决方案:检查自举电容值和充电电路的设计,确保正确匹配高侧MOSFET的栅极电荷。
    - 问题:温度过高
    - 解决方案:改善散热设计,增加散热片或热导板,必要时考虑使用更高效的热阻材料。

    总结和推荐


    UCC27200A和UCC27201A以其高性能和可靠性成为适用于各种高功率电源应用的理想选择。它们不仅提供了快速准确的门级驱动能力,还具备出色的噪声免疫性能。建议在设计高性能电源系统时优先考虑这两个产品。

UCC27200ADRCT参数

参数
下降时间 7ns
最小工作供电电压 8V
驱动配置 半桥
逻辑电压 - VIL,VIH 3V,8V
电流 - 峰值输出(灌入,拉出) 3A,3A
最大传播延迟时间 50ns
输入类型 Non-Inverting
驱动数量 2
上升时间 8ns
栅极类型 MOSFET,N沟道
通道类型 -
最大高压侧电压-自举 120V
最大工作供电电压 17V
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

UCC27200ADRCT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC27200ADRCT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 栅极电源驱动器 TEXAS INSTRUMENTS UCC27200ADRCT UCC27200ADRCT数据手册

UCC27200ADRCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.7794
2000+ ¥ 12.4545
3000+ ¥ 12.1296
库存: 2000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 12779.4
